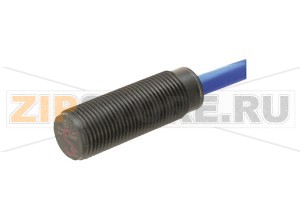

Индуктивный датчик Inductive sensor NJ2-12GK-SN-10M Pepperl+Fuchs

Описание товара

Индуктивный датчик Pepperl+Fuchs NJ2-12GK-SN-10M (артикул 250926) предназначен для точного бесконтактного обнаружения металлических объектов в промышленной автоматике. Благодаря конструкции для утопленного монтажа датчик можно интегрировать в корпус машины без выступающих частей, что снижает риск механических повреждений и ложных срабатываний. Выход NAMUR с нормально замкнутой логикой ориентирован на использование с барьерами/усилителями, обеспечивает безопасную работу в взрывоопасных зонах и применим в системах с повышенными требованиями к функциональной безопасности. Силиконовый соединительный кабель обеспечивает гибкость при низких температурах, а герметичное исполнение позволяет работать в условиях влаги, загрязнений и пыли.

Типичные области применения NJ2-12GK-SN-10M: позиционирование исполнительных механизмов, контроль концевых положений, учет прохода деталей на конвейерах, датчики нуля/марки в упаковочных машинах, а также контроль скорости и наличия металла. В схемах с требованиями SIL датчик подключают через квалифицированный отказобезопасный интерфейс Pepperl+Fuchs (например, KFD2-SH-EX1). Для корректной работы NAMUR-цепи важно соблюдать минимальное последовательное сопротивление и ограничения по напряжению питания, а также предусматривать защиту от перенапряжений.

Причины поломок

• Механические воздействия: удары, вибрации, превышение допустимого момента затяжки, изгиб и натяжение кабеля, нарушение радиуса изгиба.
• Электрические перенапряжения: импульсы грозы, коммутационные помехи, отсутствие ограничителей и развязки; нарушения требований NAMUR к источнику и последовательному сопротивлению.
• Превышение температурных пределов и воздействие агрессивных сред, разрушающих полимерные материалы или уплотнения.
• Неправильный монтаж: недостаточный зазор при утопленном монтаже, близость к крупным металлическим поверхностям без учета коэффициентов влияния, что приводит к сдвигу точки срабатывания и перегрузкам.
• УФ-воздействие и старение кабеля при наружной установке без защиты.
• Накопление металлической стружки/пыли на чувствительной поверхности, вызывающее постоянное «занято».

Как понять, что датчик вышел из строя

• Отсутствие изменения тока петли NAMUR при поднесении/удалении металлической цели (ток стабильно вне типичных уровней «обнаружено/не обнаружено» или колеблется хаотично).
• Постоянный активный или неактивный статус на входе барьера/ПЛК, независимо от положения объекта.
• Снижение дистанции срабатывания до нуля либо сильный дрейф точки срабатывания после прогрева.
• Периодические ложные срабатывания, связанные с вибрацией или электромагнитными помехами, не устраняемые корректной прокладкой кабеля.
• Видимые повреждения корпуса/кабеля, следы перегрева, нарушение герметичности.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте чувствительную поверхность от пыли и металлических частиц мягкой неабразивной салфеткой; не используйте агрессивные растворители.
• Проверяйте целостность кабеля, отсутствие натяжения и кручения, соблюдайте минимальный радиус изгиба и обеспечьте разгрузку от усилий.
• Соблюдайте требования NAMUR: используйте соответствующий барьер/усилитель, обеспечьте минимальное последовательное сопротивление и ограничение напряжения питания, применяйте защиту от импульсных перенапряжений.
• Размещайте кабель вдали от силовых линий и пускателей; используйте экранирование и правильное заземление для снижения помех.
• Соблюдайте монтажные зазоры для утопленного исполнения; учитывайте влияние ближайших металлических поверхностей.
• Защищайте датчик и кабель от УФ-излучения при наружной установке (гофра, короба, кожухи).
• Периодически проводите тестирование с эталонной металлической пластиной и проверяйте корректность состояния на входе интерфейсного модуля.
• В Ex-зонах проверяйте наличие и читаемость маркировки, соблюдайте инструкции по установке и запрет на ремонт устройств, работающих во взрывоопасных средах.

Применяя эти рекомендации, вы продлите срок службы Pepperl+Fuchs NJ2-12GK-SN-10M и обеспечите стабильную работу линии даже в сложных условиях пыли, влаги и температурных колебаний.

Общие характеристики
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR с функцией безопасности
Номинальная дистанция срабатывания		2 мм
Монтаж		утопленный
Гарантированная дистанция срабатывания		0... 1,62 мм
Коэффициент снижения rAl		0,4
Коэффициент снижения rCu		0,3
Коэффициент снижения r304		0,85
Уровень функциональной безопасности (SIL)		до SIL3 по IEC 61508 Опасно! В приложениях, связанных с безопасностью, датчик должен работать с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, таким как KFD2-SH-EX1. Рассмотрите документ "exida Functional Safety Assessment", доступный на www.pepperl-fuchs.com, как неотъемлемую часть документации на изделие.
Тип выхода		2‑проводный
Номинальные данные
Номинальное напряжение		8,2 В
Частота переключения		0... 2000 Гц
Подходит для технологии 2:1		да, с диодом защиты от переполюсовки
Потребляемый ток
	Мерная пластина не обнаружена	&ge 3 мА
	Мерная пластина обнаружена	&le 1 мА
Параметры, связанные с функциональной безопасностью
MTTFd		10660 лет
Время эксплуатации (TM)		20 лет
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение FM
	Контрольный чертеж	116-0165
Одобрение UL		cULus Listed, General Purpose
Сертификация CCC		Сертификат CCC/маркировка не требуются для изделий ≤36 В
Условия окружающей среды
Температура окружающей среды		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель, силикон, 10 м
Сечение жилы		0,34 мм2
Материал корпуса		Crastin (PBTB), черный
Чувствительная поверхность		Crastin (PBTB), черный
Степень защиты		IP68
Кабель
	Минимальный радиус изгиба	> 10 × диаметр кабеля
Уровень взрывозащиты Gc (nA)
Сертификат		PF 15CERT3754 X
Особые условия
	Защита от перенапряжений	Обеспечьте защиту от переходных процессов и не допускайте превышения максимального значения защиты от перенапряжений (140% от 85 В).
Уровень взрывозащиты Dc (tc)
Инструкция		Руководство по эксплуатации электрооборудования для взрывоопасных зон
Категория оборудования 3D		для использования во взрывоопасных зонах с горючей пылью
Сертификат		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex‑маркировка также может быть нанесена на прилагаемую наклейку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть сведений в данном руководстве более конкретна, чем в паспорте.
Общие сведения		Соответствующие паспорта, декларации соответствия, сертификаты ЕС‑типовых испытаний, сертификации и контрольные чертежи (см. паспорта, при наличии) являются неотъемлемой частью данного документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определена без слоя пыли на аппарате. Часть информации в данном руководстве более конкретна, чем в паспорте.
Монтаж, ввод в эксплуатацию		Необходимо соблюдать законы/нормативы и стандарты, регулирующие применение. Если Ex‑маркировка нанесена только на прилагаемую наклейку, ее нужно закрепить в непосредственной близости от датчика. Поверхность наклейки должна быть чистой и обезжиренной. Наклейка должна оставаться читабельной и несмываемой, в том числе при возможной химической коррозии.
Техническое обслуживание		Нельзя вносить изменения в аппаратуру, эксплуатируемую во взрывоопасных зонах. Ремонт такой аппаратуры не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и индуктивным датчиком должно быть установлено минимальное последовательное сопротивление RV согласно перечню ниже. Это также обеспечивается использованием переключательного усилителя.
	Максимальное рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями из списка ниже. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения определяются по списку ниже в зависимости от UBmax и минимального последовательного сопротивления Rv.
	при UBmax=9 В, RV=562 &Omega	58 °C (136,4 °F)
	при использовании усилителя согласно EN 60947-5-6	58 °C (136,4 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ-излучения	Датчик и соединительный кабель необходимо защищать от разрушающего УФ‑излучения. Это обеспечивается при использовании внутри помещений.
	Защита соединительного кабеля	Исключите натяжение и крутящие нагрузки на кабель.
	Электростатический заряд	Не приклеивайте табличку с наименованием в местах возможного накопления статического электричества.
Общая информация
Использование во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D
