Индуктивный датчик Inductive sensor NJ4-12GK-SN Pepperl+Fuchs

Описание товара

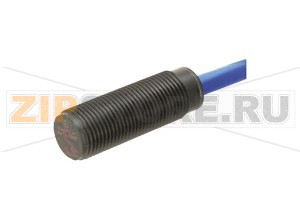

Индуктивный датчик Pepperl+Fuchs NJ4-12GK-SN (артикул 250927) — промышленный бесконтактный датчик приближения с выходом по NAMUR для систем управления и функциональной безопасности. Конструкция ориентирована на работу в запыленных и влажных условиях, а также на применение во взрывоопасных зонах с горючей пылью. Неутопленный тип монтажа позволяет получать стабильное обнаружение металлических объектов при соблюдении минимальных расстояний от окружающих металлических поверхностей. Силиконовый кабель повышает надежность при низких температурах и подвижных установках, а герметичный корпус защищает от воздействия среды.

Датчик NJ4-12GK-SN применяется на конвейерных линиях, упаковочных и сортировочных машинах, в приводах заслонок и задвижек, на позиционировании цилиндров, в системах контроля наличия изделия, а также в оборудовании с требованиями к безопасности. Выход NAMUR предусматривает подключение через согласующее устройство или усилитель-коммутатор согласно профильному стандарту. При использовании согласованных барьеров и интерфейсов датчик может применяться в цепях высокой категории безопасности.

Правильный монтаж критичен для ресурса: важно выдерживать рекомендуемые свободные зоны вокруг торца, избегать близкого расположения массивных металлических деталей, прокладывать кабель без натяжения и кручения, защищать от УФ-излучения и механических ударов. Для линий с импульсными помехами следует предусмотреть защиту от перенапряжений. В ряде сценариев требуется минимальное последовательное сопротивление или, что предпочтительнее, использование соответствующего переключающего усилителя.

Причины поломок

• Механические воздействия: удары, вибрации сверх допустимых, деформация корпуса или чувствительной поверхности.
• Нарушение правил монтажа: отсутствие свободных зон при неутопленном установке, чрезмерная затяжка крепежа, минимальный радиус изгиба кабеля не соблюден.
• Электрические факторы: импульсные перенапряжения, ошибочная полярность, неправильная схема подключения NAMUR, отсутствие требуемого последовательного сопротивления или согласующего усилителя.
• Тепловые перегрузки: работа за пределами разрешенного диапазона температур, образование теплоизолирующих слоев пыли на корпусе.
• Химические и средовые воздействия: агрессивные вещества, длительное воздействие УФ-излучения, проникновение влаги через поврежденный кабель.
• Загрязнение зоны чувствительного лица металлической стружкой или окалиной, вызывающее ложные срабатывания.

Как понять, что запчасть вышла из строя

• Нет реакции на стандартную металлическую метку при корректном зазоре, либо постоянное срабатывание без объекта.
• Нестабильная индикация на согласующем усилителе, дребезг, самопроизвольные переключения.
• Сильный сдвиг точки срабатывания по сравнению с эталонной проверкой.
• Сигнал «ошибка линии» на усилителе NAMUR (признаки обрыва/короткого замыкания цепи), ток в линии выходит за нормальные для интерфейса уровни.
• Визуальные повреждения: трещины корпуса, надрывы оболочки кабеля, следы перегрева.

Рекомендации по уходу и эксплуатации

• Периодически очищайте чувствительную поверхность мягкой салфеткой без абразивов и агрессивных растворителей, удаляйте наслоившуюся пыль и металлические частицы.
• Раз в регламентный период проверяйте целостность кабеля, гермоввода и фиксацию крепежа, соблюдайте минимальный радиус изгиба.
• Эксплуатируйте датчик через согласующий усилитель по стандарту NAMUR; при необходимости обеспечьте защиту от перенапряжений.
• Соблюдайте требования к монтажу для неутопленного исполнения: выдерживайте свободные зоны и дистанцию до массивных металлических элементов.
• Защищайте устройство и кабель от УФ-излучения и механических нагрузок; не допускайте натяжения и скручивания кабеля.
• В зонах с требованиями по взрывозащите соблюдайте инструкции производителя: ремонт не допускается, при повреждении выполняйте замену узла.
• Проводите функциональные проверки через эталонную металлическую пластину и наблюдение статусов согласующего усилителя.

Соблюдение указанных правил монтажа и ухода обеспечит стабильную работу Pepperl+Fuchs NJ4-12GK-SN на протяжении всего расчетного срока службы и сохранение требуемого уровня безопасности системы.

Общие характеристики
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR с функцией безопасности
Номинальная дистанция срабатывания		4 мм
Монтаж		неутопленный (non-flush)
Гарантированная дистанция срабатывания		0... 3.24 мм
Коэффициент снижения rAl		0.4
Коэффициент снижения rCu		0.3
Коэффициент снижения r304		0.85
Уровень функциональной безопасности (SIL)		до SIL3 в соответствии с IEC 61508 Опасность! В приложениях, связанных с безопасностью, датчик должен работать с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, например KFD2-SH-EX1. Рассматривайте документ «exida Functional Safety Assessment», доступный на www.pepperl-fuchs.com, как неотъемлемую часть документации на данный продукт.
Тип выхода		2-проводный
Номинальные параметры
Номинальное напряжение		8.2 В
Частота переключения		0... 1500 Гц
Потребляемый ток
	Объект не обнаружен	&ge 3 мА
	Объект обнаружен	&le 1 мА
Параметры функциональной безопасности
MTTFd		10660 лет
Назначенный срок службы (TM)		20 лет
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение FM
	Контрольный чертеж	116-0165
Одобрение UL		cULus Listed, General Purpose
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с напряжением &le36 В
Условия окружающей среды
Температура окружающей среды		-50... 100 °C (-58... 212 °F) Применение по безопасности: -40... 100°C
Механические характеристики
Тип подключения		кабель, силикон, 2 м
Сечение жилы		0.34 мм2
Материал корпуса		Crastin (PBTB), черный
Чувствительная поверхность		Crastin (PBTB), черный
Степень защиты		IP68
Кабель
	Радиус изгиба	> 10 × диаметр кабеля
Примечание		Параметры безопасности актуальны только до -40°C
Уровень защиты оборудования Gc (nA)
Сертификат		PF 15CERT3754 X
Особые условия
	Защита от переходных процессов	Обеспечьте защиту от перенапряжений и не превышайте максимальное значение устройства защиты (140% от 85 В).
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по эксплуатации электрооборудования для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex‑маркировка также может быть нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть сведений в данном руководстве более конкретна, чем информация в паспорте.
Общие сведения		Соответствующие паспорта, декларации о соответствии, сертификаты ЕС, сертификаты и контрольные чертежи (при наличии, см. паспорта) являются неотъемлемой частью данного документа. Документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определена без слоя пыли на аппарате. Часть сведений в данном руководстве более конкретна, чем информация в паспорте.
Монтаж и ввод в эксплуатацию		Необходимо соблюдать законы, нормы и стандарты, регулирующие применение. Прилагаемая к изделию наклейка должна быть размещена в непосредственной близости от датчика! Поверхность должна быть чистой, ровной и обезжиренной! Наклейка должна оставаться читаемой и стойкой с учетом возможной химической коррозии!
Обслуживание		Аппаратура, эксплуатируемая во взрывоопасных зонах, не подлежит изменениям конструкции. Ремонт данных устройств не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и датчиком должен быть установлен минимальный последовательный резистор Rv согласно приведенному перечню. Это требование также выполняется при использовании переключающего усилителя.
	Максимально допустимое напряжение питания UBmax	UBmax должно быть ограничено значениями, указанными в перечне. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Определяется по перечню в зависимости от UBmax и минимального сопротивления Rv.
	при UBmax=9 В, RV=562 Ω	58 °C (136.4 °F)
	при использовании усилителя в соответствии с EN 60947-5-6	331 K
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ‑излучения	Датчик и соединительный кабель должны быть защищены от повреждающего УФ‑излучения. Это достигается при эксплуатации в помещениях.
	Защита соединительного кабеля	Исключите растягивающие и крутящие нагрузки на кабель.
	Электростатический заряд	Не приклеивайте предоставленную табличку в местах возможного накопления статического заряда.
Общая информация
Применение во взрывоопасной зоне		см. руководство по эксплуатации
	Категория	1G 2G 3G 1D 3D

Характеристики
