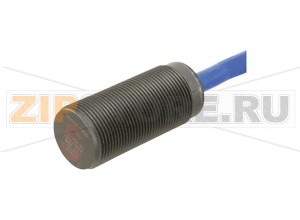

Индуктивный датчик Inductive sensor NJ15-30GK-SN Pepperl+Fuchs

Описание товара

Индуктивный датчик 250943 Pepperl+Fuchs NJ15-30GK-SN — промышленный бесконтактный датчик приближения для обнаружения металлических объектов. Конструкция рассчитана на работу в тяжелых условиях, включая воздействие пыли, влаги и низких/высоких температур. Датчик относится к типу NAMUR и предназначен для подключения через барьеры/усилители по EN 60947-5-6, что обеспечивает безопасную работу в составе систем функциональной безопасности и во взрывоопасных зонах с горючей пылью. Выполнение «нормально замкнутый» облегчает интеграцию в существующие цепи контроля и аварийной остановки.

Модель NJ15-30GK-SN ориентирована на задачи позиционирования, конечных выключателей, контроля наличия металлических заготовок, мониторинга перемещения на конвейерах и узлах машин. Нечувствительность к загрязнениям, устойчивость к брызгам и вибрациям, а также герметичность корпуса позволяют поддерживать стабильное срабатывание при длительной эксплуатации. Двухпроводной интерфейс поNAMUR удобен для диагностики через подходящий барьер, а высокий уровень защищенности корпуса и кабеля обеспечивает надежность в суровой среде.

Типичные причины отказов:

• Электрические перенапряжения и импульсные помехи при отсутствии корректной защиты от переходных процессов или превышении допустимого напряжения.
• Ошибки в подключении и несоблюдение требований NAMUR (отсутствие минимального последовательного сопротивления/неподходящий барьер, короткие замыкания, обрывы линии).
• Механические воздействия: удары, вибрации при слабом креплении, перегиб/натяжение кабеля, повреждение чувствительной поверхности стружкой или абразивом.
• Негативное влияние среды: УФ-излучение на кабель, агрессивные химикаты, длительное превышение рабочей температуры, накопление пыли, ухудшающее теплоотвод в зонах Ex.
• Электростатические разряды при монтаже/обслуживании без мер ESD-защиты.

Признаки неисправности и как понять, что датчик вышел из строя:

• Нет переключения при поднесении металлической мишени на рабочее расстояние или существенно сокращенная дистанция срабатывания.
• Нестабильное поведение: ложные срабатывания, «залипание» в одном состоянии.
• Аномальный ток петли NAMUR: отсутствие перехода между уровнями «обнаружено/не обнаружено», сообщение о неисправности от барьера/усилителя (например, индикация обрыва/КЗ линии).
• Визуальные дефекты: трещины корпуса, следы перегрева, повреждение изоляции кабеля, попадание влаги.

Рекомендации по уходу и эксплуатации:

• Соблюдать указания по монтажу: правильный тип установки (непотайная), рекомендуемые расстояния до металлических поверхностей и соседних датчиков.
• Подключать через соответствующий барьер/усилитель NAMUR, обеспечивать минимальное последовательное сопротивление, ограничение максимального напряжения и защиту от переходных процессов.
• Регулярно очищать чувствительную поверхность от пыли и стружки мягкой сухой салфеткой; не применять агрессивные растворители.
• Беречь датчик и кабель от УФ-излучения, растяжения и кручения; выдерживать рекомендуемый радиус изгиба; надежно фиксировать монтажные элементы.
• Периодически проводить функциональную проверку: контроль срабатывания по токам NAMUR через барьер и тестовую металлическую мишень.
• В зонах Ex не выполнять самостоятельные ремонты; при дефектах — заменить устройство. Хранить и наносить обязательные маркировки и этикетки согласно инструкциям.

При использовании NJ15-30GK-SN в системах функциональной безопасности соблюдайте требования IEC 61508 и применяйте квалифицированный отказобезопасный интерфейс Pepperl+Fuchs (например, KFD2-SH-EX1). Это обеспечивает корректную диагностику линии, надежное распознавание состояний и достижение заявленного уровня SIL при соответствующем проектировании.

Общие характеристики
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR с функцией безопасности
Номинальная дистанция срабатывания		15 mm
Установка		непотайная (non-flush)
Гарантированная дистанция срабатывания		0... 12.15 mm
Коэффициент снижения rAl		0.4
Коэффициент снижения rCu		0.3
Коэффициент снижения r304		0.85
Уровень функциональной безопасности (SIL)		до SIL3 по IEC 61508 Внимание! В приложениях, связанных с безопасностью, датчик должен работать с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, таким как KFD2-SH-EX1. Документ "exida Functional Safety Assessment", доступный на www.pepperl-fuchs.com, является неотъемлемой частью документации на изделие.
Тип выхода		2-проводный
Номинальные параметры
Условия монтажа
	A	18 mm
	B	30 mm
	C	45 mm
	F	90 mm
Номинальное напряжение		8.2 V
Частота срабатывания		0... 100 Hz
Потребляемый ток
	Мерная пластина не обнаружена	&ge 3 mA
	Мерная пластина обнаружена	&le 1 mA
Параметры, связанные с функциональной безопасностью
MTTFd		11850 лет
Срок службы (TM)		20 лет
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение FM
	Чертёж по контролю	116-0165
Одобрение UL		cULus Listed, General Purpose
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с номиналом &le36 V
Условия окружающей среды
Температура окружающей среды		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель, силикон, 2 м
Сечение жил		0.75 mm2
Материал корпуса		Crastin (PBTB), черный
Чувствительная поверхность		Crastin (PBTB), черный
Степень защиты		IP68
Кабель
	Радиус изгиба	> 10 x диаметр кабеля
Уровень защиты оборудования Gc (nA)
Сертификат		PF 15CERT3754 X
Особые условия
	Защита от переходных процессов	Обеспечьте защиту от переходных процессов и убедитесь, что максимальное значение защиты (140% от 85 V) не превышено.
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство. Электрические аппараты для взрывоопасных зон
Категория устройства 3D		для использования во взрывоопасных зонах с горючей пылью
Сертификат		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex-маркировка может быть также нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой "tc". Часть информации в этом руководстве более конкретна, чем в паспорте изделия.
Общее		Соответствующие паспорта, декларации о соответствии, сертификаты ЕС, сертификаты и контрольные чертежи (при наличии, см. паспорта) являются неотъемлемой частью документа. Документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определялась без слоя пыли на приборе. Часть информации в данном руководстве более конкретна, чем в листе данных.
Монтаж, ввод в эксплуатацию		Необходимо соблюдать законы/нормативы и стандарты, регулирующие применение. Если Ex-маркировка нанесена только на прилагаемую этикетку, её следует закрепить в непосредственной близости от датчика. Поверхность для наклейки должна быть чистой и обезжиренной. Этикетка должна оставаться читаемой и несмываемой, включая случаи возможной химической коррозии.
Техническое обслуживание		В аппаратуре, эксплуатируемой во взрывоопасных зонах, изменения не допускаются. Ремонт данных изделий не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и датчиком необходимо предусмотреть минимальное последовательное сопротивление RV согласно списку ниже. Это условие также выполняется при использовании переключающего усилителя.
	Максимально допустимое рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями из списка ниже. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения зависят от UBmax и минимального последовательного сопротивления RV и приводятся в списке ниже.
	при UBmax=9 V, RV=562 &Omega	58 °C (136.4 °F)
	при использовании усилителя в соответствии с EN 60947-5-6	58 °C (136.4 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ-излучения	Датчик и соединительный кабель необходимо защищать от вредного УФ-излучения. Этого можно добиться при использовании датчика внутри помещений.
	Защита соединительного кабеля	Не допускать растяжения и кручения соединительного кабеля.
	Электростатический заряд	Избегайте электростатических зарядов и разрядов при установке или эксплуатации. Информация по электростатическим опасностям содержится в IEC/TS 60079-32-1. Не приклеивайте шильдик в местах, где может накапливаться статический заряд.
Общая информация
Использование во взрывоопасных зонах		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D

Характеристики
