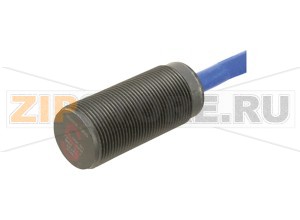

Индуктивный датчик Inductive sensor NJ15-30GK-SN-5M Pepperl+Fuchs

Описание товара

Индуктивный датчик Pepperl+Fuchs NJ15-30GK-SN-5M (арт. 250944) предназначен для бесконтактного контроля положения и приближения металлических объектов в промышленной автоматике. Устройство рассчитано на работу в жестких условиях эксплуатации, обеспечивает стабильное обнаружение стальных мишеней и корректно интегрируется в двухпроводные цепи по стандарту NAMUR с применением соответствующих усилителей/барьеров. Конструкция выполнена с повышенной стойкостью к пыли и влаге, а материалы корпуса и кабеля адаптированы для длительной работы в производственной среде.

Модель применима в транспортных системах, упаковочных линиях, станкостроении, пищевой и химической промышленности, деревообработке. Для корректной работы следует учитывать особенности монтажа «не вровень» и влияние материала мишени: для цветных металлов и нержавеющей стали реальная дальность срабатывания ниже, чем для обычной углеродистой стали. Датчик поддерживает использование в системах функциональной безопасности; в таких приложениях необходим отказобезопасный интерфейс/усилитель Pepperl+Fuchs, соответствующий профильным требованиям.

Правильная интеграция NJ15-30GK-SN-5M подразумевает следование EN 60947-5-6 (NAMUR), соблюдение рекомендуемых расстояний до металлических поверхностей и монтажных зазоров, использование сертифицированной гальванической развязки/искробезопасных барьеров и защиты от переходных перенапряжений. При работе во взрывоопасных зонах необходимо выполнить требования по маркировке и установить поставляемую табличку в непосредственной близости от датчика, если это предусмотрено документацией.

Причины неисправностей:

• Механические воздействия: удары, вибрация, превышение момента затяжки гайки, абразивное воздействие металлической стружки, повреждение чувствительной поверхности.
• Ошибки монтажа: установка «вровень» вместо «не вровень», несоблюдение минимальных расстояний до металлоконструкций, неверная ориентация к мишени.
• Электрические факторы: превышение допустимого напряжения, отсутствие делителя/последовательного сопротивления или усилителя NAMUR, импульсные перенапряжения, электростатические разряды.
• Средовые воздействия: перегрев, воздействие УФ-излучения на корпус и кабель, агрессивные химические среды при нарушении герметичности.
• Повреждения кабеля: натяжение, кручение, малый радиус изгиба, перетирание, попадание влаги по оболочке.

Как понять, что запчасть вышла из строя:

• Отсутствие изменения сигнала при поднесении/удалении мишени (усилитель/барьер фиксирует постоянное состояние).
• Аномальный ток в цепи NAMUR: близок к нулю (обрыв) либо стабильно повышенный (короткое замыкание); «дребезг» или хаотические переключения.
• Существенное уменьшение фактической дистанции срабатывания по сравнению с эталонной мишенью.
• Ложные срабатывания при вибрации, тепловой дрейф, следы влаги/конденсата в зоне ввода кабеля.
• Визуальные повреждения корпуса или чувствительной поверхности.

Рекомендации по уходу и эксплуатации:

• Периодически очищать чувствительную поверхность от стружки и пыли неметаллическим инструментом; исключить абразивную чистку.
• Контролировать крепеж и момент затяжки, избегать ударных нагрузок и соприкосновения мишени с лицевой частью датчика.
• Соблюдать корректные зазоры и стабильную геометрию мишени; проводить регулярную проверку на эталонном объекте.
• Фиксировать кабель, соблюдать минимальный радиус изгиба, защищать от натяжения, кручения и УФ-излучения; при необходимости использовать защитную гофру/металлорукав.
• Обеспечить защиту от переходных перенапряжений и применять сертифицированные барьеры/усилители NAMUR.
• Во взрывоопасных зонах не ремонтировать устройство; при повреждении — замена. Следить за читаемостью и правильным размещением маркировки.

Общие технические данные
Функция переключения		Нормально замкнутый (NC)
Тип выходного сигнала		NAMUR с функцией безопасности
Номинальное расстояние срабатывания		15 мм
Монтаж		не вровень (non-flush)
Гарантированное расстояние срабатывания		0... 12.15 мм
Коэффициент снижения rAl		0.4
Коэффициент снижения rCu		0.3
Коэффициент снижения r304		0.85
Уровень функциональной безопасности (SIL)		до SIL3 согласно IEC 61508 Внимание! В приложениях, связанных с безопасностью, датчик должен работать с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, например KFD2-SH-EX1. См. документ "exida Functional Safety Assessment", доступный на www.pepperl-fuchs.com, как неотъемлемую часть документации на изделие.
Номинальные параметры
Условия установки
	A	18 мм
	B	30 мм
	C	45 мм
	F	90 мм
Номинальное напряжение		8.2 В
Частота переключения		0... 100 Гц
Потребляемый ток
	Мишень не обнаружена	&ge 3 мА
	Мишень обнаружена	&le 1 мА
Параметры, относящиеся к функциональной безопасности
MTTFd		11850 a
Mission Time (TM)		20 a
Diagnostic Coverage (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение UL		cULus Listed, общее назначение
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с номиналом &le36 В
Условия окружающей среды
Температура окружающей среды		-40... 100 °C (-40... 212 °F)
Механические характеристики
Тип подключения		кабель силиконовый, 5 м
Сечение жил		0.75 мм2
Материал корпуса		Crastin (PBTB), черный
Чувствительная поверхность		Crastin (PBTB), черный
Диаметр корпуса		30 мм
Степень защиты		IP68
Кабель
	Минимальный радиус изгиба	> 10 × диаметр кабеля
Уровень взрывозащиты оборудования Gc (nA)
Сертификат соответствия		PF 15CERT3754 X
Особые условия
	Защита от перенапряжений	Обеспечьте защиту от переходных процессов и не превышайте максимальное значение (140% от 85 В).
Уровень взрывозащиты оборудования Dc (tc)
Инструкция		Руководство: электрооборудование для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат соответствия		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex-маркировка может быть также напечатана на прилагаемой наклейке.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть информации в данном руководстве более конкретна, чем в техническом паспорте.
Общее		Соответствующие технические паспорта, декларации соответствия, сертификаты типа ЕС, сертификаты и монтажные схемы, где применимо (см. паспорта), являются неотъемлемой частью документа. Документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности определена без слоя пыли на аппарате. Часть информации в данном руководстве более конкретна, чем в паспорте.
Монтаж, ввод в эксплуатацию		Необходимо соблюдать применимые законы/нормы и стандарты. Если Ex-маркировка нанесена только на поставляемую наклейку, ее следует разместить в непосредственной близости от датчика. Поверхность наклейки должна быть чистой и обезжиренной. Маркировка должна оставаться читаемой и несмываемой, в том числе при возможной химической коррозии.
Техническое обслуживание		Аппараты, эксплуатируемые во взрывоопасных зонах, изменять нельзя. Ремонт этих аппаратов не предусмотрен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и датчиком должно быть установлено минимальное последовательное сопротивление RV в соответствии с перечнем. Это требование также выполняется при использовании переключающего усилителя.
	Максимально допустимое рабочее напряжение UBmax	UBmax должно быть ограничено значениями из перечня. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения зависят от UBmax и RV и приводятся в перечне.
	при UBmax=9 В, RV=562 Ω	58 °C (136.4 °F)
	при использовании усилителя согласно EN 60947-5-6	58 °C (136.4 °F)
	Защита от механических воздействий	Датчик не должен подвергаться НИКАКИМ механическим опасностям.
	Защита от УФ-излучения	Датчик и соединительный кабель должны быть защищены от вредного УФ-излучения. Это достигается при использовании в помещениях.
	Защита соединительного кабеля	Не допускается растяжение и кручение соединительного кабеля.
	Электростатический заряд	Избегайте электростатических зарядов, способных вызвать ЭСР при монтаже/эксплуатации. См. IEC/TS 60079-32-1. Не наклеивать табличку в зонах возможного накопления заряда.
Общая информация
Применение во взрывоопасных зонах		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D

Характеристики

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Индуктивный датчик Inductive sensor NJ15-30GK-SN-5M Pepperl+Fuchs.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Индуктивный датчик Inductive sensor NJ15-30GK-SN-5M Pepperl+Fuchs на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
