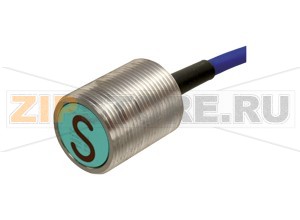

Индуктивный датчик Inductive sensor NJ6-22-SN-G Pepperl+Fuchs

Описание товара

Индуктивный датчик Pepperl+Fuchs NJ6-22-SN-G (арт. 250957) — промышленный датчик приближения с выходом NAMUR для надежного обнаружения металлических объектов. Он ориентирован на работу в автоматизированных системах, в том числе в сочетании с барьерами и усилителями сигналов Pepperl+Fuchs. Конструкция датчика рассчитана на длительную эксплуатацию в жестких условиях, при этом допускается применение в пылевзрывоопасных зонах по ATEX (категория 3D). В системах функциональной безопасности датчик NJ6-22-SN-G применяется совместно с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, что позволяет достигать требуемых уровней SIL согласно IEC 61508.

Принцип работы основан на изменении электромагнитного поля при приближении металлической мишени. Выход NAMUR формирует токовый сигнал, который интерпретируется подключенным усилителем/барьером согласно EN 60947‑5‑6. Важно понимать, что дальность срабатывания для ферромагнитных материалов максимальна, а для алюминия, меди и некоторых нержавеющих сталей она ниже — это нормальное свойство индуктивных датчиков и учитывается при проектировании узла.

Датчик NJ6-22-SN-G подходит для утопленного (заподлицо) монтажа в металлических конструкциях. Для корректной работы требуется соблюдение рекомендуемых расстояний до соседних металлоконструкций, правильная ориентация чувствительной поверхности и минимизация влияния паразитных вибраций. Для NAMUR-интерфейса необходимо применять согласованный усилитель/барьер и соблюсти требования к минимальному последовательному сопротивлению и максимальному напряжению питания, указанные в руководстве.

Основные причины поломок:

• Импульсные перенапряжения и отсутствие/недостаточность защиты от всплесков напряжения в цепи питания.
• Неправильное подключение, несоблюдение требований NAMUR или отсутствие необходимого последовательного сопротивления/усилителя.
• Механические повреждения корпуса и рабочей поверхности, нарушения радиуса изгиба, перетирание или скручивание кабеля.
• Длительное воздействие высоких температур, солнечной радиации (УФ), агрессивных химических сред.
• Накопление металлической стружки/пыли на рабочей поверхности, вызывающее ложные срабатывания.
• Попадание влаги при повреждении оболочки или некачественной герметизации вводов.
• Сильные электромагнитные помехи при неверной прокладке линий или отсутствии экранирования/заземления.

Как понять, что датчик вышел из строя:

• Выходной ток NAMUR не меняется при поднесении/удалении мишени (постоянно «больше порога» или «меньше порога»).
• Нестабильное поведение: дребезг, произвольные срабатывания, заметное уменьшение рабочей дистанции.
• Интермиттирующие ошибки на входах усилителя/ПЛК: индикация обрыва линии/короткого замыкания.
• Видимые дефекты: трещины, вмятины, следы коррозии, перегрев, вздутие или растрескивание кабеля, поврежденная маркировка.

Рекомендации по уходу и эксплуатации:

• Периодически осматривайте NJ6-22-SN-G и кабель, контролируйте фиксацию и отсутствие натяжения/кручения; выдерживайте минимальный радиус изгиба.
• Очищайте чувствительную поверхность от пыли и металлических частиц мягкой неабразивной салфеткой, без агрессивных растворителей.
• Обеспечьте защиту от импульсных перенапряжений в цепи, соблюдайте требования к цепям NAMUR (усилитель, последовательное сопротивление, диапазоны питания).
• Разводите сигнальные линии вдали от силовых кабелей, применяйте экранирование и уравнивание потенциалов для исключения статических зарядов.
• Соблюдайте инструкции по монтажу и маркировке для зон с горючей пылью; не вносите конструктивных изменений — ремонт устройства не предусмотрен, при повреждении выполняется замена.
• В системах безопасности проводите регламентные проверки (proof test) с учетом срока службы по безопасности и требований вашего проекта.

Общие технические данные
Функция переключения		Нормально замкнутый (NC)
Тип выхода		NAMUR с функцией безопасности
Номинальная дистанция срабатывания		6 mm
Установка		утопленная (заподлицо)
Гарантированная дистанция срабатывания		0... 4.86 mm
Коэффициент снижения rAl		0.4
Коэффициент снижения rCu		0.3
Коэффициент снижения r304		0.85
Уровень функциональной безопасности (SIL)		до SIL3 согласно IEC 61508 Опасность! В приложениях, связанных с безопасностью, датчик должен работать с квалифицированным отказобезопасным интерфейсом Pepperl+Fuchs, таким как KFD2-SH-EX1. Рассматривайте документ "exida Functional Safety Assessment", доступный на www.pepperl-fuchs.com, как неотъемлемую часть документации на продукт.
Тип выхода		2-проводный
Номинальные параметры
Номинальное напряжение		8.2 V
Частота переключения		0... 2000 Hz
Подходит для технологии 2:1		да, с диодом защиты от переполюсовки
Ток потребления
	Объект не обнаружен	&ge 3 mA
	Объект обнаружен	&le 1 mA
Параметры, относящиеся к функциональной безопасности
MTTFd		11850 лет
Срок службы по безопасности (TM)		20 лет
Диагностическое покрытие (DC)		0 %
Соответствие стандартам и директивам
Соответствие стандартам
	NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
Одобрения и сертификаты
Одобрение FM
	Чертеж по контролю	116-0165
Одобрение UL		cULus Listed, для общего применения
Одобрение CCC		Одобрение/маркировка CCC не требуется для изделий с напряжением &le36 V
Условия окружающей среды
Температура окружающей среды		-40... 100 °C (-40... 212 °F)
Механические данные
Тип подключения		кабель силиконовый, 2 м
Сечение жил		0.75 mm2
Материал корпуса		нержавеющая сталь (303/1.4305)
Материал рабочей поверхности		Valox (PBT), зеленый
Степень защиты		IP68
Кабель
	Минимальный радиус изгиба	> 10 x диаметр кабеля
Уровень защиты оборудования Gc (nA)
Сертификат		PF 15CERT3754 X
Особые условия
	Защита от импульсных перенапряжений	Обеспечьте наличие защиты от импульсных перенапряжений и не превышайте максимальное значение защиты (140% от 85 V).
Уровень защиты оборудования Dc (tc)
Инструкция		Руководство по применению электрооборудования для взрывоопасных зон
Категория устройства 3D		для применения во взрывоопасных зонах с горючей пылью
Сертификат		PF 15CERT3774 X
Маркировка CE		[*PD-Z02586A*]
Маркировка ATEX		II 3D Ex tc IIIC T80°C Dc Ex-маркировка может быть также нанесена на прилагаемую этикетку.
Стандарты		EN 60079-0:2012+A11:2013, EN 60079-31:2014 Защита оболочкой «tc». Часть информации в данном руководстве более специфична, чем данные в техническом описании.
Общее		Соответствующие технические описания, декларации соответствия, сертификаты типовых испытаний ЕС, сертификаты и контрольные чертежи, при наличии (см. технические описания), являются неотъемлемой частью данного документа. Эти документы доступны на www.pepperl-fuchs.com. Максимальная температура поверхности устройства определена без слоя пыли на аппарате. Часть информации в настоящем руководстве более специфична, чем данные в техническом описании.
Монтаж и ввод в эксплуатацию		Необходимо соблюдать законы и/или нормы и стандарты, регулирующие применение и целевое назначение. Если Ex-маркировка нанесена только на прилагаемую этикетку, ее следует закрепить в непосредственной близости от датчика. Поверхность для наклейки должна быть чистой и обезжиренной. Этикетка должна оставаться читаемой и несмываемой, в том числе при возможной химической коррозии.
Техническое обслуживание		Запрещены любые изменения устройств, эксплуатируемых во взрывоопасных зонах. Ремонт этих устройств невозможен.
Особые условия
	Минимальное последовательное сопротивление RV	Между источником питания и бесконтактным выключателем должно быть предусмотрено минимальное последовательное сопротивление Rv согласно перечню. Это условие также выполняется при использовании переключающего усилителя.
	Максимальное рабочее напряжение UBmax	Максимально допустимое рабочее напряжение UBmax должно быть ограничено значениями, приведенными в перечне. Допуски не допускаются.
	Максимально допустимая температура окружающей среды TUmax	Значения определяются по перечню в зависимости от UBmax и минимального последовательного сопротивления Rv.
	при UBmax=9 V, RV=562 &Omega	61 °C (141.8 °F)
	при использовании усилителя в соответствии с EN 60947-5-6	61 °C (141.8 °F)
	Защита от механических воздействий	Датчик не должен подвергаться ЛЮБЫМ ВИДАМ механической опасности.
	Защита от УФ-излучения	Датчик и соединительный кабель должны быть защищены от повреждающего УФ-излучения. Это достигается при использовании датчика внутри помещений.
	Защита соединительного кабеля	Следует исключить натяжение и крутящие нагрузки на соединительный кабель.
	Электростатический заряд	Не допускайте образования электростатических зарядов на механических элементах корпуса. Опасные заряды можно исключить, подключив элементы корпуса к системе уравнивания потенциалов. Не приклеивайте табличку с названием в зонах, где возможен накопление статического заряда.
Общая информация
Применение во взрывоопасной зоне		см. руководства по эксплуатации
	Категория	1G 2G 3G 1D 3D

Характеристики
