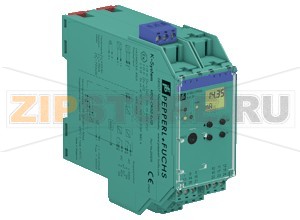

Компонент аналогового входа Transmitter Power Supply KFD2-CRG2-Ex1.D Pepperl+Fuchs

Описание товара

Transmitter Power Supply KFD2-CRG2-Ex1.D Pepperl+Fuchs — это барьер искробезопасности и источник питания для двухпроводных аналоговых датчиков тока, применяемый в системах автоматизации технологических процессов. Устройство обеспечивает гальваническую развязку между полевой и управляющей сторонами, формирует аналоговый сигнал для контроллера и предоставляет два релейных выхода для пороговой сигнализации. Решение широко используется для контроля давления, уровня, температуры и расхода, особенно там, где требуется соответствие требованиям взрывозащиты и функциональной безопасности.

Модуль ориентирован на надежную работу в составе АСУ ТП, включая объекты химической и нефтегазовой отрасли, энергетики и пищевой промышленности. Конфигурирование выполняется через панель управления или PACTware, что позволяет быстро задать пороги срабатывания, режимы выходов и поведение при неисправностях. Диагностические функции включают контроль обрыва/короткого замыкания линии и формирование аварийного тока по профилю NAMUR NE43 для упрощения распознавания отказов на уровне ПЛК или систем истории.

Устройство монтируется на DIN-рейку, поддерживает питание через Power Rail либо клеммы, а компактный корпус упрощает компоновку в шкафах управления. Диапазон рабочих температур и степень защиты подходят для большинства промышленных условий, при этом соответствие международным стандартам и допускам (включая SIL) подтверждает применимость на ответственных объектах.

Типичные причины поломок

• Неправильное подключение клемм, переполюсовка или подача напряжения вне допустимого диапазона.
• Перегрузка по току или превышение допустимой нагрузки на аналоговом/релейном выходах.
• Короткие замыкания и обрывы в полевой линии, индуцированные перенапряжения (гроза, коммутационные всплески) при отсутствии защиты от импульсов.
• Работа за пределами температурного диапазона, недостаточная вентиляция, тепловые перегревы.
• Коррозия, загрязнение или ослабление винтовых клемм, вибрационные нагрузки.
• Механические повреждения корпуса, нештатные вмешательства при конфигурировании.

Как понять, что запчасть вышла из строя

• На аналоговом выходе зафиксирован аварийный ток по NE43 (около 3,6 мА вниз или ≥ 21 мА вверх), при нормальной работе датчика.
• Отсутствует питание полевого преобразователя, ток в петле не устанавливается.
• Релейные выходы не переключаются при достижении заданных порогов или залипают.
• Индикаторы LED показывают состояние ошибки; на дисплее отображаются коды неисправностей (при наличии).
• Повышенный нагрев корпуса, нестабильные показания или дрейф выходного сигнала.
• Аномальный ток потребления по цепи питания устройства.

Рекомендации по уходу и эксплуатации

• Периодически проверяйте клеммные соединения, подтягивайте винты, контролируйте отсутствие следов коррозии и загрязнений.
• Раз в регламентный интервал тестируйте срабатывание порогов релейных выходов и корректность аналогового тракта.
• Контролируйте параметры питания и нагрузку, соблюдайте требования по сопротивлению нагрузки и коммутационной способности.
• Применяйте ограничители перенапряжений в длинных линиях и на объектах с высокой грозовой активностью.
• Обеспечьте достаточную вентиляцию шкафа, исключайте работу за пределами допустимой температуры.
• Используйте штатные инструменты конфигурирования (PACTware), фиксируйте настройки и ведите журнал изменений.
• Соблюдайте требования взрывозащиты, разводку цепей и разделение «поле/управление» согласно документации.
• При признаках отказа выполняйте диагностику по токам петли, индикации и состоянию реле; при необходимости заменяйте модуль на оригинальный Pepperl+Fuchs.

Общие сведения
Тип сигнала		Аналоговый вход
Параметры функциональной безопасности
Уровень функциональной безопасности (SIL)		SIL 2
Питание
Подключение		Power Rail или клеммы 23+, 24-
Номинальное напряжение		20... 30 V DC
Номинальный ток		примерно 130 mA
Рассеиваемая мощность		2 W
Потребляемая мощность		2.5 W
Интерфейс
Интерфейс программирования		разъём программирования
Вход
Сторона подключения		со стороны поля
Подключение		клеммы 1, 2, 3
Вход I
	Входной сигнал	0/4... 20 mA
	Доступное напряжение	&ge 15 V при 20 mA
	Напряжение холостого хода/ток короткого замыкания	24 V / 33 mA
	Входное сопротивление	45 &Omega (клеммы 2, 3)
	Контроль обрыва/КЗ линии	обрыв I < 0.2 mA; короткое замыкание I > 22 mA
Выход
Сторона подключения		со стороны управления
Подключение		выход I: клеммы 10, 11, 12 выход II: клеммы 16, 17, 18 выход III: клеммы 8+, 7-
Выходной сигнал		0... 20 mA или 4... 20 mA
Выход I, II		сигнал, реле
	Коммутационная способность контактов	250 V AC / 2 A / cos &phi &ge 0.7 40 DC / 2 A
	Механический ресурс	5 x 107 циклов переключения
Выход III		сигнал, аналоговый
	Диапазон токов	0... 20 mA или 4... 20 mA
	Напряжение холостого хода	макс. 24 V DC
	Нагрузка	макс. 650 &Omega
	Сигнал неисправности	понижение I &le 3.6 mA, повышение I &ge 21 mA (согл. NAMUR NE43)
Индикация/настройки
Элементы индикации		LED, дисплей
Органы управления		панель управления
Конфигурирование		с помощью кнопок на панели через PACTware
Маркировка		место для надписи на фронтальной панели
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные зоны)
Низковольтное оборудование
	Директива 2014/35/EU	EN 61010-1:2010
Соответствие
Электромагнитная совместимость		NE 21:2006
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Масса		300 g
Габариты		40 x 119 x 115 mm (1.6 x 4.7 x 4.5 inch), корпус типа C3
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат ЕС типовых испытаний		TÜV 01 ATEX 1701
	Маркировка	II (1)G [Ex ia Ga] IIC II (1)D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Сертификат		TÜV 02 ATEX 1885 X
	Маркировка	II 3G Ex nA nC IIC T4
Выход I, II
	Коммутационная способность контактов	50 V AC/2 A/cos &phi > 0.7 40 V DC/1 A, активная нагрузка
Соответствие директивам
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные одобрения
Одобрение FM
	Контрольный чертёж	16-554FM-12 (cFMus)
Одобрение UL		E223772
Одобрение IECEx		IECEx TUN 09.0007
	Допущено для	[Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Характеристики
