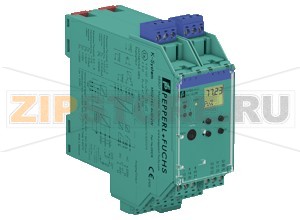

Компонент аналогового входа HART Loop Converter KFD2-HLC-Ex1.D Pepperl+Fuchs

Описание товара

Компонент Pepperl+Fuchs KFD2-HLC-Ex1.D (артикул 261916) — это модуль преобразования и разветвления HART-сигналов для систем автоматизации, предназначенный для установки на DIN-рейку и работы как с клеммным подключением, так и через Power Rail. Устройство принимает токовый сигнал от полевого HART-передатчика, обеспечивает гальваническую развязку между полевой и управляющей сторонами и формирует несколько независимых аналоговых каналов на сторону управления. Решение широко применяется на объектах с повышенными требованиями к безопасности и диагностике: в нефтегазовой, химической, энергетической и смежных отраслях.

KFD2-HLC-Ex1.D позволяет извлекать из HART-потока основные и дополнительные переменные и выдавать их на отдельные аналоговые выходы. Это упрощает построение систем, где необходимо отделить измерение, управление и архивирование, разгрузить контроллер и повысить наблюдаемость процесса. Для параметрирования доступны кнопки на лицевой панели и программная конфигурация через PACTware; на корпусе предусмотрена индикация состояния и ошибок, а также разъем/клеммы для подключения HART-коммуникатора без нарушения работы контура.

Искробезопасное исполнение входного канала позволяет напрямую работать с датчиками, установленными во взрывоопасных зонах, при соблюдении требований маркировки. Гальваническая развязка снижает влияние наводок, исключает контуры заземления и повышает устойчивость к промышленным помехам. Конструкция рассчитана на монтаж в шкафах автоматики, обслуживание с лицевой стороны и удобное подключение экранированных кабелей.

Типичные причины отказов данного модуля:

• Превышение допустимых электрических параметров вследствие ошибок в разводке, переполюсовки, импульсных перенапряжений, отсутствия защиты от грозовых и коммутирующих всплесков.
• Нарушение искробезопасности из-за неправильного подбора внешних цепей во взрывоопасной зоне.
• Перегрев из‑за недостаточной вентиляции в шкафу, работы вне допустимого температурного диапазона или из‑за ослабленных клеммных соединений.
• Высокая влажность, конденсат, пыль и агрессивные среды, вызывающие коррозию и токи утечки.
• Неправильная нагрузка на выходах, в том числе превышение допустимого сопротивления или короткие замыкания.
• Механические воздействия: вибрации без фиксации кабелей, удары при монтаже, деформация корпуса.
• Статическое электричество и отсутствие экранирования/заземления кабелей HART-контура.
• Ошибки конфигурации, несовместимость версий программного обеспечения или некорректное восстановление параметров.

Признаки, по которым можно понять, что модуль вышел из строя или работает неправильно:

• Горит или мигает красный светодиод ошибки, появляется «коллективная» авария по шине питания.
• Отсутствует или нестабилен ток на выходах, значение «зависает», плавает или уходит в аварийные пределы.
• Снижение точности, дрейф показаний по сравнению с эталонным калибратором, периодические обрывы связи.
• HART-коммуникатор не обнаруживает полевое устройство или обмен нестабилен.
• Сильный нагрев корпуса, запах перегрева, следы потемнения на клеммах.
• Не сохраняются или самопроизвольно сбрасываются настройки.

Рекомендации по уходу и эксплуатации:

• Проводить регулярный визуальный осмотр клемм, наличие ослаблений, следов нагрева и коррозии; при необходимости подтягивать соединения с моментом согласно документации.
• Поддерживать чистоту в шкафу, исключать скопление пыли и конденсата; обеспечить достаточную вентиляцию и температурный режим.
• Использовать экранированные кабели для HART, соблюдать правильное заземление экрана с одной стороны, избегать контуров земли.
• Применять устройства защиты от перенапряжений на вводе/выводах в зонах с высоким уровнем импульсных помех.
• Соблюдать требования по искробезопасности: проверять соответствие внешних параметров цепей и кабелей маркировке взрывозащиты.
• Не допускать превышения допустимой нагрузки по выходам и неправильной полярности при включении; перед обслуживанием обесточивать модуль.
• Периодически выполнять контрольные измерения калибратором петлевого тока; хранить резервные копии конфигурации PACTware.
• При признаках отказа исключить влияние внешних факторов (питание, нагрузка, проводка) и только затем принимать решение о замене.

Общие характеристики
Тип сигнала		Аналоговый вход
Питание
Подключение		Шина Power Rail или клеммы 23+, 24-
Номинальное напряжение		19... 30 В DC
Номинальный ток		примерно 120 мА при 24 В DC
Рассеиваемая мощность		2,3 Вт
Потребляемая мощность		2,9 Вт
Каналы сигнала HART (искробезопасные)
Соответствие		Вход полевого устройства HART (ревизии 5...7)
Интерфейс
Интерфейс программирования		разъем для программирования
Вход
Сторона подключения		полевая сторона
Подключение		клеммы 1, 2, 3, 4, 5, 6
Напряжение холостого хода/ток короткого замыкания		тип. 24 В / 28 мА
Входное сопротивление		250 Ом, 5 % (клеммы 2, 3 и с перемычкой на 5, 6)
Доступное напряжение		≥ 15,5 В при 20 мА, защита от короткого замыкания
Выход
Сторона подключения		сторона управления
Подключение		выход I: клеммы 7, 8, 9; выход II: клеммы 13, 14, 15; выход III: клеммы 19, 20, 21
Выходной сигнал		аналоговый
Диапазон тока		4... 20 мА (режим источника или стока)
Нагрузка		макс. 650 Ом, режим источника
Диапазон напряжения		5... 30 В, режим стока от внешнего источника питания
Сигнал неисправности		пониженный ≤ 2 мА, повышенный ≥ 21,5 мА (согласно NAMUR NE43) или удержание измеренного значения
Прочие выходы		подключение HART-коммуникатора на клеммах 22, 24
Коллективное сообщение об ошибке		по шине Power Rail и красный светодиод
Индикация/настройки
Элементы отображения		светодиоды, дисплей
Органы управления		панель управления
Конфигурирование		через кнопки управления через PACTware
Маркировка		место для надписи на лицевой стороне
Соответствие директивам
Электромагнитная совместимость
	Директива 2014/30/EU	EN 61326-1:2013 (промышленные зоны)
Низковольтное оборудование
	Директива 2014/35/EU	EN 61010-1:2010
Соответствие
Электромагнитная совместимость		NE 21:2006
Степень защиты		IEC 60529:2001
Условия окружающей среды
Температура окружающей среды		-20... 60 °C (-4... 140 °F)
Механические характеристики
Степень защиты		IP20
Подключение		винтовые клеммы
Масса		300 г
Габариты		40 x 119 x 115 мм (1,6 x 4,7 x 4,5 дюйма), корпус типа C3
Монтаж		на DIN-рейку 35 мм по EN 60715:2001
Данные для применения во взрывоопасных зонах
Сертификат типового испытания ЕС		BASEEFA 07 ATEX 0174
	Маркировка	II (1)GD [Ex ia] IIC, [Ex iaD]
Сертификат		PF 07 CERT 1142 X
	Маркировка	II 3G Ex nA II T4 X
Соответствие директиве
	Директива 2014/34/EU	EN 60079-0:2012+A11:2013, EN 60079-11:2012, EN 60079-15:2010
Международные допуски
Одобрение FM
	Чертеж контроля	116-0129
Одобрение IECEx
	Сертификат IECEx	IECEx BAS 07.0047
	Маркировка IECEx	[Ex ia] IIC, [Ex iaD]

Характеристики
