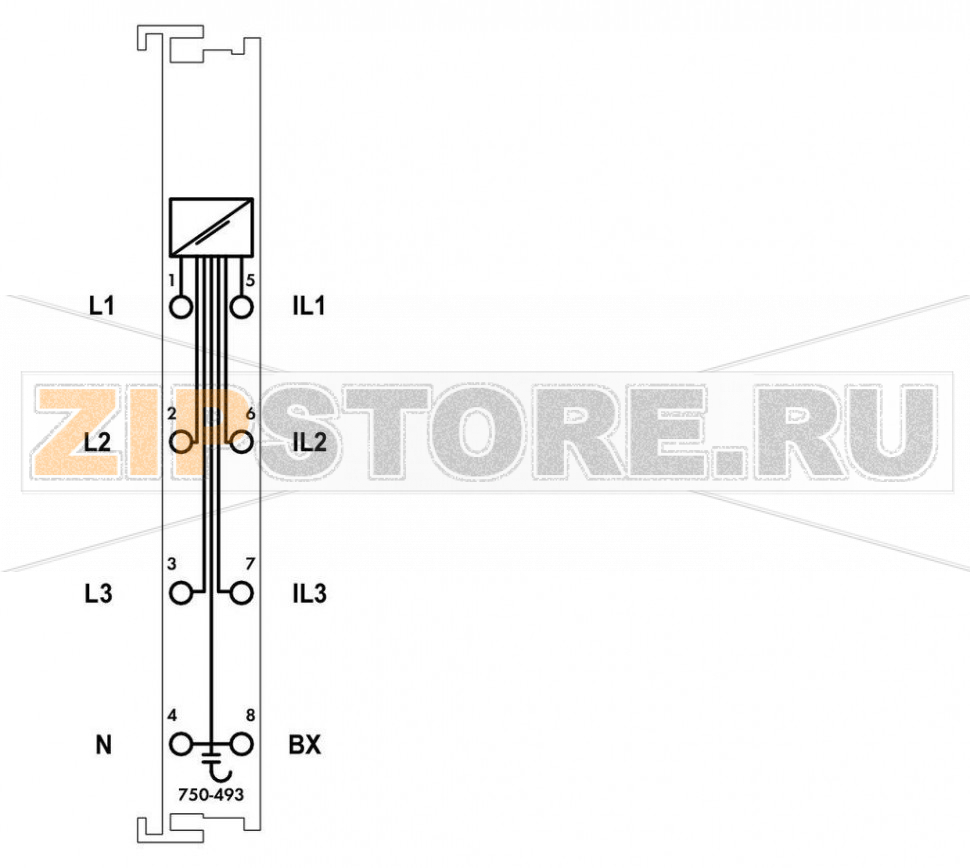

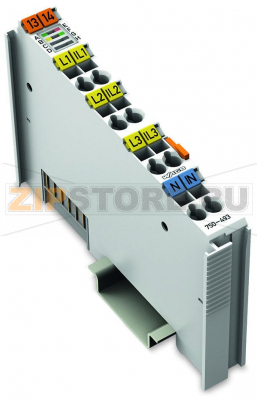

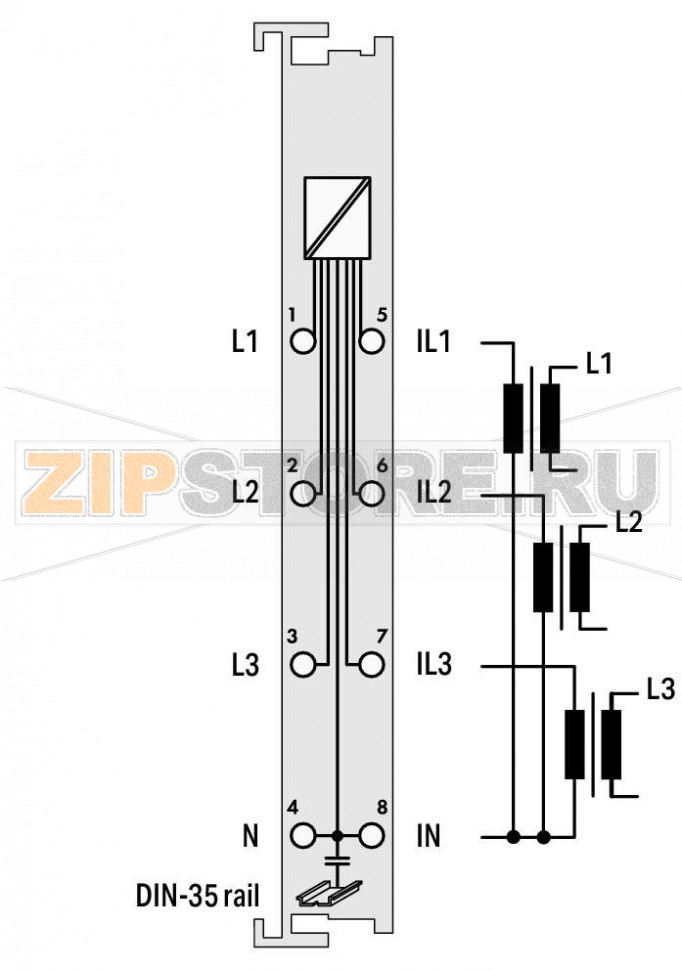

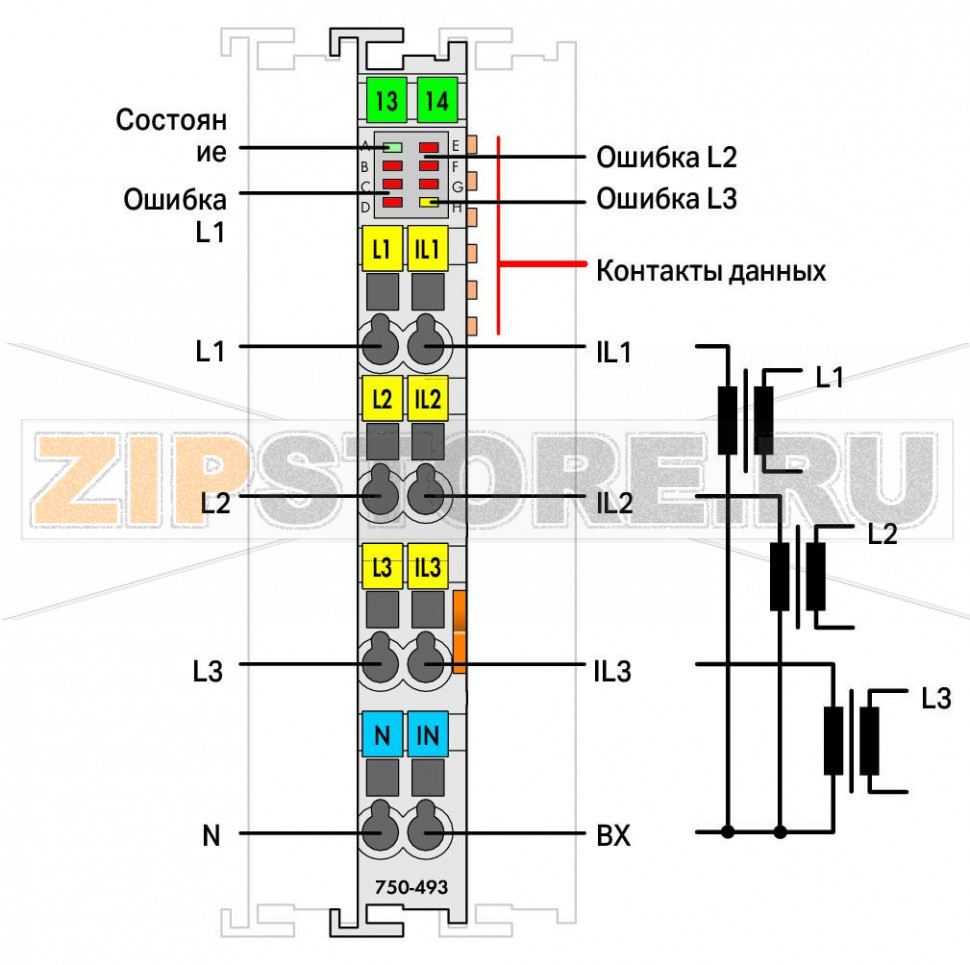

Трехфазный модуль измерения мощности 750?493 измеряет электрические данные в трехфазной питающей электрической сети. Напряжение измеряется путем подключения сети к L1, L2, L3 и N. Ток трех фаз подается на IL1, IL2, IL3 и IN через трансформаторы тока.
Трехфазный модуль измерения мощности передает среднеквадратические значения в образ процесса и не требует высокой вычислительной мощности от контроллера. Для каждой фазы эффективная мощность (P), потребляемая энергия (W) и коэффициент мощности (cos ?) вычисляются трехфазным модулем измерения мощности с помощью среднеквадратических значений всех измеренных напряжений (V) и токов (I).
Например, кажущуюся мощность (S) и угол фазового сдвига (?) можно легко получить из этих значений. Поэтому трехфазный модуль измерения мощности обеспечивает всесторонний анализ питающей сети через полевую шину. С помощью таких значений, как напряжение, ток, эффективная и кажущаяся потребляемая энергия или режим нагрузки оператор может наилучшим образом регулировать подачу питания на привод или машину и обеспечить защиту системы от повреждения/сбоя.
Технические данные
| Number of measurement inputs | 6 (3 входа напряжения, 3 входа тока) |
| тип сигнала | Power measurement |
| Форма сигнала | любая (с учетом диапазона частот и макс. рабочей частоты) |
| Разрешение [бит] | 16 Bit |
| Битовая ширина | 2 х 48 бит - данные, 2 х 24 бит - управление/состояние (опционально) |
| Входное сопротивление цепи напряжения (тип.) | 1071 k? |
| Input resistance current path typ. | 22 m? |
| Bezug fur Messfehler | AC Strom/Spannung |
| Messfehler, Bezugstemperatur | 25 °C |
| Messfehler, Abweichung max. vom Messbereichsendwert | 0,6 % |
| Измерительный ток (макс.) | 1 А |
| Измерительное напряжение (макс.) | 500 В перем. тока, 3~ |
| Время цикла измерения | Adjustable measuring cycle time for Min_Max_Values |
| Диапазон частот с активированным фильтром постоянного тока | 10 … 2000 Hz |
| Диапазон частот с деактивированным фильтром постоянного тока | 0 … 2000 Hz |
| Диапазон частоты, частота электропитания | 45 … 65 Hz |
| Operating frequency | 7,2 kHz |
| Номинальное напряжение | 277 В/480 В |
| Измеряемые величины | эффективная мощность, энергия, коэффициент мощности (cos ?) |
| Messkomponenten | Evaluating |
| Метод измерения | Измерение точного действующего значения измерения (RMS) |
| System supply voltage | DC 5 V; via data contacts |
| Current consumption, system supply (5 V) | 100 mA |
| Изоляция | 4 kV system/field |
| расчетное импульсное напряжение | 4 kV |
Данные соединения
| Connection technology: In-/Outputs | 8 x CAGE CLAMP® |
| Connection type (1) | Inputs/Outputs |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
Geometrical Data
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 67,8 mm / 2.669 inch |
| Length from upper-edge of DIN-35 rail | 60,6 mm / 2.386 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | светло-серые |
| материал корпуса | Polycarbonate, polyamide 6.6 |
| Вес | 50 g |
| Маркировка соответствия | CE |
Environmental Requirements
| Surrounding air (operating) temperature | -20 … 60 °C |
| Surrounding air (storage) temperature | -40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения (5) | 2 per IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | horizontal (standing/lying) or vertical |
| Относительная влажность воздуха (без конденсации) | 95 % |
| Relative humidity | Short-term condensation per Class 3K6/IEC EN 60721-3-3 and E DIN 40046-721-3, taking a temperature range of ?20 … +60 °C into consideration (except wind-driven precipitation, water and ice formation) |
| Виброустойчивость | acc. to IEC 60068-2-6 |
| Ударопрочность | 15g per IEC 60068-2-27 |
| ЭМС - помехоустойчивость | acc. to EN 61000-6-2 |
| ЭМС - излучение помех | acc. to EN 61000-6-3 |
| Устойчивость к воздействию загрязняющих веществ | Per IEC 60068-2-42 and IEC 60068-2-43 |
| Permissible H2S contaminant concentration at a relative humidity 75 % | 10 ppm |
| Permissible SO2 contaminant concentration at a relative humidity 75 % | 25 ppm |
Коммерческие данные
| Product Group | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143085878 |
| Customs tariff number | 85389099990 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
