Электрические данные
Оценки по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Примечание к номиналам | Категория перенапряжения III / Степень загрязнения 3 |
Данные соединения
| Технология соединения | CAGE CLAMP® (пружинный зажим) |
| Тип приведения в действие | Инструментальный |
| Материалы подключаемых проводников | Медь Алюминий |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |

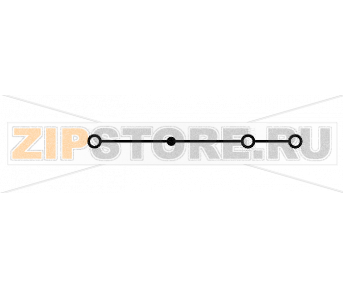

| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение) | 12 AWG: THHN, THWN |
Геометрические данные
| Ширина | 5 мм / 0.197 inch |
| Высота от верхнего края DIN-рейки | 28 мм / 1.102 inch |
| Длина | 64 мм / 2.52 inch |
Механические данные
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная маркировка |
Материалы
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,125 MJ |
| Вес | 7,6 g |
Коммерческие данные
| Группа продукта | 1 (клеммы на DIN-рейку) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4044918391306 |
| Код ТН ВЭД | 85369010000 |

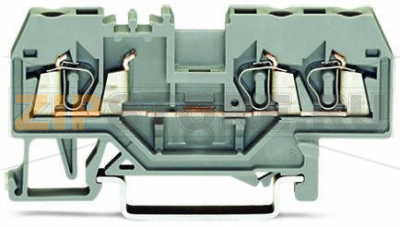

3‑проводные проходные клеммы WAGO 280‑681 предназначены для компактного и надежного распределения одного потенциала на три присоединения в шкафах управления и распределительных щитах. Технология пружинного зажима CAGE CLAMP обеспечивает стабильный контакт при вибрациях, перепадах температур и динамических нагрузках, исключая необходимость периодической подтяжки. Плоская фронтальная геометрия облегчает укладку и маркировку, а центральная маркировка ускоряет идентификацию цепей при монтаже и сервисе. Клемма устанавливается на стандартную DIN‑рейку 35 мм и совместима с широким набором аксессуаров WAGO.
Конструкция 280‑681 оптимизирована для медных и алюминиевых проводников. Для алюминия рекомендуется применение контактной пасты WAGO Alu‑Plus, что предотвращает окисление и электрохимическую коррозию при совместном подключении с медью. Инструментальное приведение пружины позволяет выполнять повторяемый монтаж без повреждения жилы при соблюдении корректной длины зачистки и использования наконечников под гибкие проводники.
Типичные области применения: распределение питания в модульных системах, межмодульные соединения ПЛК и релейных модулей, коммутация датчиков и исполнительных устройств, а также модернизация существующих панелей, где важны плотность монтажа и простота обслуживания.
Причины возможных неисправностей:
Как понять, что клемма вышла из строя:
Рекомендации по эксплуатации и уходу:
WAGO 280‑681 обеспечивает стабильное соединение и сокращает время монтажа благодаря пружинной технологии зажима. Корректная подготовка проводников и соблюдение рекомендаций производителя по эксплуатации позволят поддерживать надежную работу узла на протяжении всего срока службы оборудования.
