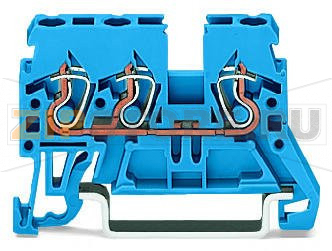

3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684

Каталожный номер 870-684

3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684

3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684 - 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684

3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684 - 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684

3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684 - 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "139334" ["product_id"]=> string(6) "202022" ["id_1c"]=> NULL ["sku"]=> string(7) "870-684" ["sort"]=> string(1) "1" ["name"]=> string(7) "870-684" ["image_id"]=> NULL ["price"]=> float(78) ["primary_price"]=> string(8) "0.821028" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(78) ["unconverted_price"]=> float(0.82) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(78) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 78 ₽ с НДС

Последнее обновление цены:

-

+

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности

Макс. диаметр изоляции: 4,4 мм

Электрические данные

Номинальные значения по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60947-7-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	24 A
Примечание	(III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения	CAGE CLAMP® (пружинное соединение)
Тип привода	Инструментальный (отвёртка)
Материал проводника	Медь
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные тонкие проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки	6 … 7 мм / 0.24 … 0.28 inch

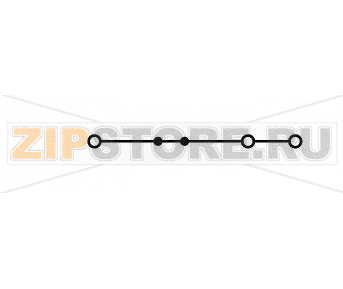

Общее число точек соединения	3
Общее число потенциалов	1
Количество уровней	1
Тип проводки	Фронтальное подключение

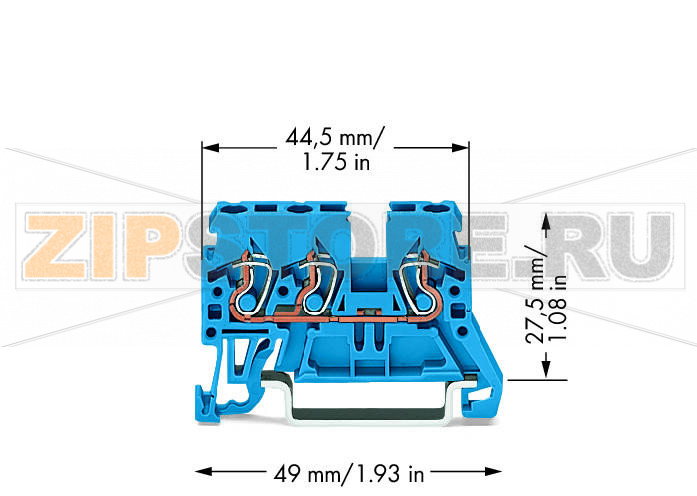

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от верхнего края DIN-рейки	27,5 мм / 1.083 inch
Длина	49 мм / 1.929 inch

Механические данные

Исполнение	Горизонтальное
Тип монтажа	DIN-рейка 35 мм
Маркировочный уровень	Боковая маркировка

Материалы

Цвет	Синий
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,101 MJ
Вес	6 g

Коммерческие данные

Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454094584
Код ТН ВЭД	85369010000

Трёхпроводная проходная клемма WAGO 870-684 — решение для компактного и надёжного соединения медных проводников в шкафах управления и системах автоматизации, включая искробезопасные цепи Ex i. Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без обслуживания, устойчивый к вибрациям и циклам нагрузки, а фронтальная разводка упрощает монтаж в плотной компоновке. Синяя окраска соответствует принятому обозначению для Ex i, а наличие боковой и центральной маркировки помогает быстро идентифицировать цепи в составе станции.

Клемма устанавливается на стандартную DIN-рейку типоразмера 35 и легко интегрируется в существующие ряды. Инструментальное открытие пружины привычной отверткой делает подключение быстрым и предсказуемым как с наконечниками, так и без них (для тонких многожильных жил применяются втулочные наконечники). Конструкция рассчитана на повседневную эксплуатацию в щитах автоматики, распределительных пунктах, на технологических объектах и в объективно сложной среде, где требуется отказоустойчивость соединений.

Причины поломок

Термическая перегрузка из‑за неправильного выбора сечения проводника, превышения токовой нагрузки или недостаточной вентиляции шкафа.
Ошибки монтажа: несоблюдение длины зачистки, использование повреждённых или неподходящих наконечников, неполная посадка жилы, загрязнение контактной зоны.
Механическое воздействие: открытие пружины неподходящим инструментом, попытка «поддеть» пружину, деформация корпуса при съёме с DIN‑рейки.
Воздействие агрессивной среды: конденсат, брызги химически активных веществ, запылённость; использование немедных проводников вызывает коррозию и рост переходного сопротивления.
Нарушение требований Ex i: отсутствие разделителей и дистанций, применение неподходящих перемычек в искробезопасных цепях.

Как понять, что запчасть вышла из строя

Следы перегрева: потемнение или обесцвечивание корпуса, запах гари, локальное оплавление входных отверстий, деформация маркировки.
Нестабильный контакт: проводник вынимается без инструмента, периодические обрывы сигнала, нагрев клеммы под нагрузкой, повышенный падение напряжения на соединении.
Механические дефекты: трещины корпуса, поломка фиксатора на DIN‑рейку, пружина не удерживает жилу после отпускания инструмента.
Для Ex i: нестабильные показания петли, самопроизвольные ложные срабатывания датчиков из‑за контактных помех.

Рекомендации по уходу и эксплуатации

Проводить регулярный визуальный и термоконтроль рядов клемм; при обнаружении потемнений или запаха гари — немедленно заменить клемму и выяснить причину перегрева.
Применять только медные проводники, для тонких многожильных — втулочные наконечники; не лудить жилы. Соблюдать рекомендованную длину зачистки и пользоваться подходящей отверткой для открытия пружины.
Содержать шкаф сухим и чистым; не использовать растворители и агрессивные чистящие средства. Допустима сухая щётка или мягкая салфетка.
Соблюдать разделение искробезопасных цепей: использовать синюю окраску для идентификации, при необходимости устанавливать разделители и торцевые пластины согласно проекту.
Не превышать рекомендуемые режимы по току и окружающей среде; предусматривать вентиляцию и корректный выбор защитных аппаратов.
При перемонтаже не поддевать пружину и не пытаться вытянуть провод без инструмента; при утрате упругости пружины или повреждении корпуса заменить изделие.

WAGO 870-684 подходит для систем, где важны компактность, повторяемость контакта и устойчивость к вибрациям. Применение в сочетании с оригинальными аксессуарами и соблюдение правил монтажа обеспечивает долгий ресурс и стабильную работу клеммного ряда, в том числе в искробезопасных контурах.

Характеристики

Производитель	Wago
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг

Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; боковая и центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 870-684 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
