Клеммные блоки WAGO с пружинным зажимом подходят для одножильных алюминиевых проводников сечением до 4 мм² / 12 AWG при условии использования контактной пасты WAGO «Alu‑Plus».
Преимущества контактной пасты «Alu‑Plus»:
При использовании клемм с технологией пружинного зажима CAGE CLAMP® алюминиевые проводники необходимо предварительно очистить лезвием, после чего немедленно вставить в зажимные гнезда, заполненные пастой «Alu‑Plus».
Дополнительно допускается нанести «Alu‑Plus» на всю поверхность алюминиевого проводника перед подключением.
Учтите, что номинальные токи следует корректировать с учетом меньшей проводимости алюминия:
2,5 мм² = 16 A
4 мм² = 22 A
Оценки по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Пояснение (номиналы) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Технология соединения | CAGE CLAMP® (пружинный зажим) |
| Способ приведения в действие | Инструмент |
| Материалы подключаемых проводников | Медь Алюминий |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Сечение гибких многожильных проводников | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 мм / 0.31 … 0.35 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение проводника) | 12 AWG: THHN, THWN |

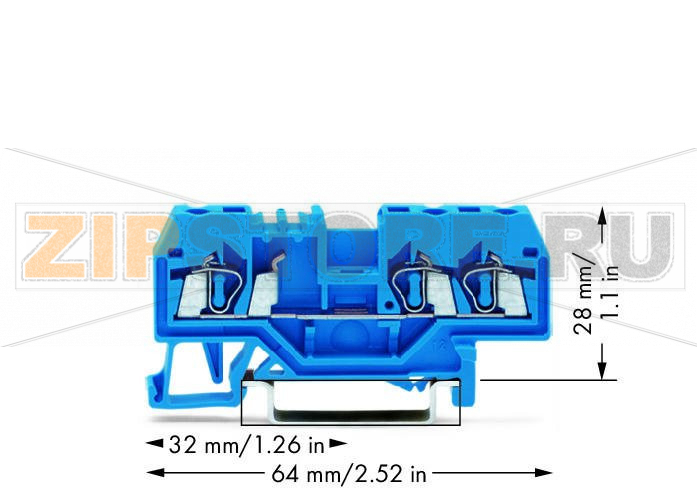

| Ширина | 5 мм / 0.197 inch |
| Высота от верхнего края DIN-рейки | 28 мм / 1.102 inch |
| Длина | 64 мм / 2.52 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,123 MJ |
| Вес | 7,6 g |
| Группа продукта | 1 (клеммные блоки на DIN-рейку) |
| Тип упаковки | BOX |
| Страна происхождения | DE (Германия) |
| GTIN | 4044918391412 |
| Код ТН ВЭД | 85369010000 |

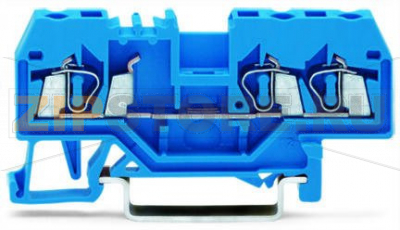

WAGO 280-684 — трехпроводная проходная клемма синего цвета для монтажа на DIN-рейки 35×7,5 и 35×15. Конструкция рассчитана на применение в искробезопасных цепях Ex i, что удобно обозначено цветовой маркировкой. Пружинная технология CAGE CLAMP обеспечивает стабильное прижатие жил без обслуживания и повторной протяжки, что важно при вибрациях и термоциклировании. Фронтальное подключение и центральная зона маркировки упрощают разводку и идентификацию цепей в шкафу управления.
Клемма WAGO 280-684 подходит для медных и алюминиевых проводников. При работе с алюминием следует использовать контактную пасту WAGO Alu‑Plus и выполнять предварительную очистку проводника от оксидной пленки. Это снижает переходное сопротивление и минимизирует риск коррозии, особенно при совместном подключении меди и алюминия в одном блоке. Компактная ширина облегчает высокую плотность монтажа, а совместимость с типовыми аксессуарами (перемычки, торцевые и разделительные элементы, тестовые штыри) ускоряет конфигурацию клеммного ряда.
Благодаря надежной пружинной технологии зажима и продуманной эргономике WAGO 280-684 обеспечивает стабильный контакт, быстрый монтаж и соответствие требованиям искробезопасных цепей, оставаясь удобным решением для систем автоматизации и распределения сигналов.
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 280-684.
Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.
Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
Цена 3-проводные проходные клеммы; 2,5 мм; подходят для исполнений Ex i; центральная маркировка; для DIN-рейки 35 x 15 и 35 x 7,5; CAGE CLAMP®; 2,50 mm; синие Wago 280-684 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
