Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3) | 800 V |
| Номинальное импульсное напряжение (кат. перенапряжения III / степень загрязнения 3) | 8 kV |
| Номинальный ток | 41 A |
| Примечание (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Данные соединения
| Технология соединения | CAGE CLAMP® |
| Тип приведения в действие | С помощью инструмента |
| Материал проводника | Медь |
| Одножильные проводники | 0,2 … 6 мм² / 24 … 10 AWG |
| Многожильные тонкопроволочные проводники | 0,2 … 6 мм² / 24 … 10 AWG |
| Длина зачистки | 12 … 13 мм / 0.47 … 0.51 inch |

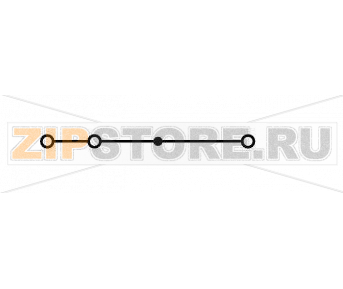

| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип подключения | Фронтальное |

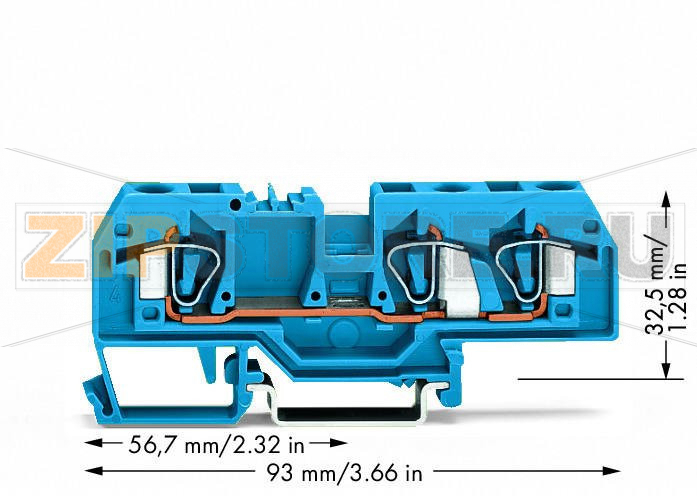

Геометрические данные
| Ширина | 8 мм / 0.315 inch |
| Высота от верхнего края DIN-рейки | 32,5 мм / 1.28 inch |
| Длина | 93 мм / 3.661 inch |
Механические данные
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная маркировка |
Материалы
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,335 MJ |
| Вес | 21,4 g |
Коммерческие данные
| Тип упаковки | BOX (коробка) |
| Страна происхождения | DE |
| GTIN | 4044918386173 |
| Код ТН ВЭД | 85369010000 |

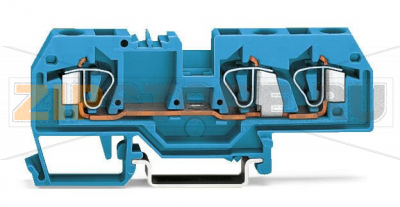

Трёхпроводная проходная клемма WAGO 282-684 — решение для построения надежных цепей управления и сигнализации, в том числе для искробезопасных исполнений Ex i. Синее исполнение используется для однозначного обозначения intrinsically safe контуров, что снижает риск ошибок при монтаже и обслуживании. Клемма устанавливается на стандартные DIN-рейки и поддерживает центральную маркировку, обеспечивая читаемую и долговечную индикацию цепей.
Пружинная технология CAGE CLAMP обеспечивает стабильный контакт без периодической подтяжки, устойчивость к вибрациям и температурным циклам. Фронтальное подключение упрощает разводку в шкафах управления с высокой плотностью монтажа, а совместимость с типовыми аксессуарами (перемычки, тестовые штыри, ограничители) ускоряет сборку и диагностику. WAGO 282-684 подходит для шкафов КИПиА, машиностроительных и энергетических приложений, где критичны стабильность переходного сопротивления и повторяемость соединений.
Основные причины выхода клемм из строя — механические повреждения корпуса, перегрев контакта из‑за повышенного переходного сопротивления, коррозия и загрязнение, а также неправильная подготовка проводника. На практике это возникает при использовании неподходящего сечения, недостаточной длине зачистки, введении лужёных многожильных проводников без наконечников, превышении допустимых токовых нагрузок, а также при воздействии влаги, агрессивных сред или длительных перегрузок. Для Ex i контуров критична также потеря воздушных зазоров и пути утечки из‑за отложений пыли и конденсата.
Понять, что клемма WAGO 282-684 требует замены, можно по ряду признаков: заметные трещины или сколы пластика, ослабленное удержание проводника, потемнение или оплавление изоляции вокруг точки подключения, следы копоти, запах перегрева, изменение цвета маркировки возле контакта, а также аномальный нагрев при рабочей нагрузке. Косвенно о проблеме скажут нестабильные показания датчиков в цепях КИПиА, падение напряжения на участке соединения больше обычного или повышенное переходное сопротивление по результатам измерений.
Рекомендации по уходу и эксплуатации: соблюдать корректную подготовку проводников (зачистка по рекомендованной длине, применение наконечников для гибких жил, исключение лужёных концов без гильз), использовать только медные проводники, избегать попадания влаги и агрессивной пыли, регулярно выполнять визуальный осмотр и термоконтроль нагруженных цепей. Пружинные клеммы не требуют подтяжки, но нуждаются в периодической проверке состояния изоляции и чистоты контактной зоны; не допускайте использования смазок и чистящих средств, оставляющих токопроводящие остатки. Для intrinsically safe цепей придерживайтесь раздельной прокладки, используйте синее исполнение только по назначению и поддерживайте читаемость центральной маркировки.
При выявлении дефектов целесообразно заменить клемму целиком и использовать оригинальные аксессуары WAGO. Правильный монтаж на DIN‑рейку с применением упоров, соблюдение условий окружающей среды и стандартов взрывозащиты позволит максимально продлить срок службы изделия.
