Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальный ток | 24 A |
| Номинальный ток (2) | 32 A |
| Пояснение (номиналы) | Категория перенапряжения III / Степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 V |
| Номинальный ток UL (Use Group B) | 20 A |
| Номинальное напряжение UL (Use Group C) | 600 V |
| Номинальный ток UL (Use Group C) | 20 A |
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения (активации) | Push-in Кнопка Инструмент |
| Материал подключаемых проводников | Медь |
| Номинальное сечение | 2,5 mm² |
| Диапазон сечений, однопроволочные (жёсткие) | 0,25 … 4 mm² / 22 … 12 AWG |
| Жёсткие, прямое подключение (push-in) | 0,75 … 4 mm² / 18 … 12 AWG |
| Тонкие многожильные | 0,25 … 4 mm² / 22 … 12 AWG |
| Многожильные с изолированным наконечником | 1 … 2,5 mm² / 18 … 14 AWG |
| Мин. для многожильных с наконечником (push-in) | 1 … 2,5 mm² / 18 … 14 AWG |
| Длина зачистки | 10 … 12 mm / 0.39 … 0.47 inch |
| Общее число точек соединения | 3 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (сечение проводника) | В зависимости от характеристик проводника возможно подключение проводника меньшего сечения методом push-in. |
| Количество пазов для перемычек | 2 |
| Ширина | 5,2 mm / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 mm / 1.295 inch |
| Длина | 59,2 mm / 2.33 inch |
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
| Цвет | Синий |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,131 MJ |
| Вес | 6,4 g |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4055143713832 |
| Код ТН ВЭД | 85369010000 |

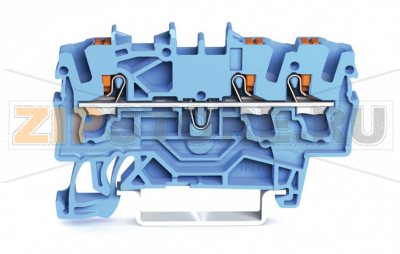

3‑проводная проходная клемма WAGO 2202‑1304 — практичное решение для компактного и быстрого монтажа цепей управления и сигнализации. Конструкция с пружинной технологией Push‑in CAGE CLAMP позволяет без инструмента подключать подходящие проводники, а кнопка обеспечивает удобное снятие или подключение проводов при помощи инструмента. Наличие тестового порта облегчает диагностику и измерение параметров цепи без разборки соединения. Клемма рассчитана на установку на DIN‑рейку 35×7,5 и 35×15 и поддерживает боковую и центральную маркировку для упорядочивания разводки.
Синяя окраска делает изделие наглядным для выделения нейтральных или искробезопасных (Ex i) цепей. WAGO 2202‑1304 применяют в шкафах автоматики, на производственных линиях, в энергетике, HVAC и инфраструктурных объектах, где требуются высокая плотность монтажа и устойчивость к вибрациям. Пружинный зажим обеспечивает стабильный контакт при температурных колебаниях и динамических нагрузках, снижая риск самоослабления соединений по сравнению с винтовыми клеммами.
К типовым причинам отказов относятся: перегрев из‑за длительной перегрузки по току; применение неподходящего сечения или неправильно подготовленных жил; использование неопрессованных многожильных проводников там, где требуется наконечник; загрязнение контактной зоны (пыль, стружка, смазки); механические повреждения корпуса при монтаже; попадание агрессивных химикатов; эксплуатация вне допустимого температурного диапазона; нарушение правил применения в разделах Ex i. Также к повреждениям может привести многократная перезаправка проводников с чрезмерными усилиями или неправильная длина зачистки.
Признаки, что клемма вышла из строя или требует замены: заметный нагрев или запах перегрева; потемнение, оплавление или растрескивание изоляции; следы искрения на токоведущих частях; увеличенный люфт проводника, его самопроизвольное выпадение; нарушение фиксации клеммы на DIN‑рейке; атипичное высокое падение напряжения на участке соединения; затруднённый ход кнопки. При обнаружении даже незначительных термических повреждений после короткого замыкания клемму рекомендуется заменить.
Рекомендации по уходу и эксплуатации: соблюдайте соответствие типов проводников и наконечников требованиям Push‑in; подбирайте корректную длину зачистки, удаляйте заусенцы; для тонких многожильных применяйте изолированные наконечники, опрессованные подходящим инструментом; держите контактные зоны чистыми и сухими, не используйте агрессивные растворители при очистке; регулярно проводите визуальный осмотр, термоконтроль и проверку удержания проводника лёгким тяговым усилием; применяйте оригинальные перемычки и маркировку; контролируйте токовую нагрузку перемычек и групповых соединений; в Ex i‑участках не смешивайте с обычными цепями и соблюдайте требования нормативов и проектной документации. Корректный монтаж на ровной DIN‑рейке и соблюдение производственных стандартов обеспечивает долговечную и безопасную работу клемм WAGO 2202‑1304.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
