4 аналоговых входа; 0/4 – 20 мA; Искробезопасный; Extreme; синие Wago 750-486/040-000

Name: 4 аналоговых входа; 0/4 – 20 мA; Искробезопасный; Extreme; синие Wago 750-486/040-000
Brand: Wago
SKU: 750-486/040-000

Каталожный номер 750-486/040-000

4 аналоговых входа; 0/4 – 20 мA; Искробезопасный; Extreme; синие Wago 750-486/040-000 This analog input module powers the intrinsically safe signal conditioners located in the hazardous areas of Zone 0+1 and processes their analog signals.The WAGO I/O System 750 XTR must be installed either in Zone 2 or in a non-hazardous area.The 24 V supply is derived from the module's power jumper contacts. The transmitter supply is non-inherently electronically short-circuit-protected.The shield directly connects to the DIN-rail.Indicators:Green LED (availability ON/OFF)Red LED (measurement range overflow/underflow, wire breakage, short circuit)Field and system levels are electrically isolated.The device is ideal for operation in extreme environments thanks to:Extended temperature rangeGreater immunity to impulse voltages and electromagnetic interferenceHigher vibration and shock resistance...

4 аналоговых входа; 0/4 – 20 мA; Искробезопасный; Extreme; синие Wago 750-486/040-000 - 4 аналоговых входа; 0/4 – 20 мA; Искробезопасный; Extreme; синие Wago 750-486/040-000

Розничная цена

1279.33 $ с НДС

array(34) { ["id"]=> string(6) "171640" ["product_id"]=> string(6) "234254" ["id_1c"]=> NULL ["sku"]=> string(15) "750-486/040-000" ["sort"]=> string(1) "0" ["name"]=> string(15) "750-486/040-000" ["image_id"]=> NULL ["price"]=> float(121540) ["primary_price"]=> string(10) "1279.33004" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(121540) ["unconverted_price"]=> float(1279.33) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(121540) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 121540 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

This analog input module powers the intrinsically safe signal conditioners located in the hazardous areas of Zone 0+1 and processes their analog signals.

The WAGO I/O System 750 XTR must be installed either in Zone 2 or in a non-hazardous area.

The 24 V supply is derived from the module's power jumper contacts.

The transmitter supply is non-inherently electronically short-circuit-protected.

The shield directly connects to the DIN-rail.

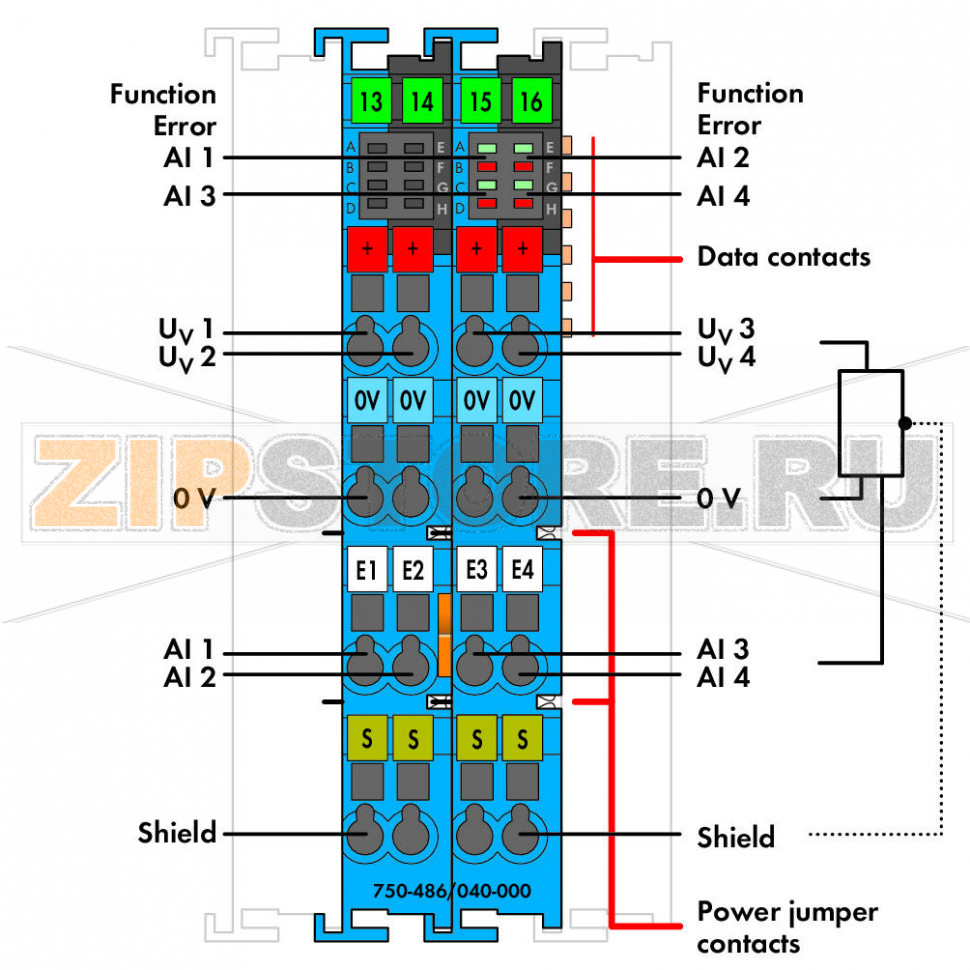

Indicators:

Green LED (availability ON/OFF)
Red LED (measurement range overflow/underflow, wire breakage, short circuit)

Field and system levels are electrically isolated.

The device is ideal for operation in extreme environments thanks to:

Extended temperature range
Greater immunity to impulse voltages and electromagnetic interference
Higher vibration and shock resistance

Примечание:

The analog output module must only be operated via 24 VDC Ex i XTR power supply (750-606/040-000)!

General information (e.g., installation regulations) on explosion protection is available in the WAGO I/O System 750 XTR manuals!

Технические данные

Number of analog inputs	4
Total number of channels (module)	4
тип сигнала	Current
Type of signal current	DC 0 … 20 mA; DC 4 … 20 mA
Sensor connection	2 x (3-conductor)
Разрешение [бит]	12 Bit
Input resistance max.	200 ?
Потребляемая мощность Pмакс.	2.7 W (at 4 x 21 mA signal current)
Битовая ширина	4 x 16-bit data; 4 x 8-bit control/status (optional)
Время преобразования (тип.)	10 ms
Messfehler, Bezugstemperatur	25 °C
Messfehler, Abweichung max. vom Messbereichsendwert	0,1 %
Temperaturfehler max. vom Messbereichsendwert	0,01 %/K
Искробезопасность Ex i	yes
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	45 mA
Field supply voltage	DC 24 V; via power jumper contacts (Ex i XTR power supply: UO = max. 27.3 V)
Current consumption, field supply (module with no external load)	19 mA
Потери мощности PV	1.5 W (at 4 x 21 mA signal current)
Изоляция	300 В система/питание
Диэлектрическая прочность	510 VAC/775 VDC; per EN 60870-2-1
расчетное импульсное напряжение	1 kV; Rated surge voltage between intrinsically safe and non-intrinsically safe circuits: 1.5 kV (EN 60079-11)
Number of incoming power jumper contacts	2
Number of outgoing power jumper contacts	2
Current carrying capacity of the power jumper contacts	1 A
Руководство ATEX	EN/IEC 60079-0, -7, -11
Электрическая цепь, данные по безопасности	Uo = 26.8 V; Io = 92.72 mA; Po = 621.27 mW; Linear characteristic curve
Искробезопасность Ex ia IIC	Lo = 1.6 mH; Co = 0.082 µF
Искробезопасность Ex ia IIB	Lo = 15 mH; Co = 0.71 µF
Реактор Ex ia IIA	Lo = 25 mH; Co = 2.36 µF
Искробезопасность Ex ia I	Lo = 36 mH; Co = 3.84 µF
Искробезопасный	Reactances without accounting for the concurrence of L and C

Данные соединения

Connection technology: In-/Outputs	16 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,25 … 2,5 mm? / 24 … 14 AWG
Тонкие многожильные проводники	0,25 … 2,5 mm? / 24 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	24 mm / 0.945 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	синие
материал корпуса	Polycarbonate, polyamide 6.6
Вес	96,5 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	-40 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	without temperature derating: 0 … 2000 m; with temperature derating: 2000 … 5000 m (0.5 K/100 m); max.: 5000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Relative humidity	Short-term condensation per Class 3K7/IEC EN 60721-3-3 and E DIN 40046-721-3 (except wind-driven precipitation, water and ice formation)
Виброустойчивость	acc. to IEC 60068-2-6 (acceleration: 5g), EN 60870-2-2, IEC 60721-3-1, -3
Ударопрочность	per IEC 60068-2-27 (15g/11 ms/half-sine/1,000 shocks; 25g/6 ms/1,000 shocks), EN 61373
ЭМС - помехоустойчивость	acc. to EN 61000-6-1, -2, EN 61131-2, marine applications, EN 60255-26, EN 60870-2-1, EN 61850-3, IEC 61000-6-5, IEEE 1613, VDEW: 1994
ЭМС - излучение помех	acc. to EN 61000-6-3, -4, EN 61131-2, EN 60255-26, marine applications, EN 60870-2-1, EN 61850-3
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143649520
Customs tariff number	85389099990
