4-канальный аналоговый выход; 0 - 10 В пост.тока; светло-серые Wago 750-559

Name: 4-канальный аналоговый выход; 0 - 10 В пост.тока; светло-серые Wago 750-559
Brand: Wago
SKU: 750-559

Каталожный номер 750-559

4-канальный аналоговый выход; 0 - 10 В пост.тока; светло-серые Wago 750-559 - 4-канальный аналоговый выход; 0 - 10 В пост.тока; светло-серые Wago 750-559

Розничная цена

305 $ с НДС

array(34) { ["id"]=> string(6) "171664" ["product_id"]=> string(6) "234278" ["id_1c"]=> NULL ["sku"]=> string(7) "750-559" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-559" ["image_id"]=> NULL ["price"]=> float(29005) ["primary_price"]=> string(9) "305.30663" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(2) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(2) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(29005) ["unconverted_price"]=> float(305.3) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(29005) ["original_compare_price"]=> float(0) ["features"]=> array(11) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [147987]=> string(33) "Модуль аналоговый" } ["tsvet"]=> array(1) { [49543]=> string(23) "Светло-серый" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1159 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1164 (10) { ["id":"shopDimensionValue":private]=> string(4) "1844" ["value":"shopDimensionValue":private]=> string(4) "69.8" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0698" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1165 (10) { ["id":"shopDimensionValue":private]=> string(5) "12381" ["value":"shopDimensionValue":private]=> string(2) "12" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.012" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1160 (10) { ["id":"shopDimensionValue":private]=> string(3) "615" ["value":"shopDimensionValue":private]=> string(3) "100" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "0.1" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["diapazon_temperatur"]=> object(shopRangeValue)#1156 (6) { ["begin":"shopRangeValue":private]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(3) "500" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["end":"shopRangeValue":private]=> object(shopDimensionValue)#1157 (10) { ["id":"shopDimensionValue":private]=> string(3) "500" ["value":"shopDimensionValue":private]=> string(2) "55" ["unit":"shopDimensionValue":private]=> string(3) "°C" ["type":"shopDimensionValue":private]=> string(11) "temperature" ["units":"shopDimensionValue":private]=> array(3) { ["°C"]=> array(3) { ["value"]=> string(3) "°C" ["title"]=> string(3) "°C" ["description"]=> NULL } ["K"]=> array(3) { ["value"]=> string(1) "K" ["title"]=> string(1) "K" ["description"]=> NULL } ["°F"]=> array(3) { ["value"]=> string(3) "°F" ["title"]=> string(3) "°F" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> NULL ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(3) "°C" ["format":"shopDimensionValue":private]=> bool(false) } ["unit":"shopRangeValue":private]=> string(3) "°C" ["type":"shopRangeValue":private]=> string(11) "temperature" ["begin_base_unit":"shopRangeValue":private]=> string(1) "0" ["end_base_unit":"shopRangeValue":private]=> string(2) "55" } ["klass_zashchity"]=> string(4) "IP20" } }

≈ 29 005 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 2 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Количество аналоговых выходов	4
Общее количество каналов (модуль)	4
Тип сигнала	Напряжение
Тип сигнала (напряжение)	0 … 10 В DC

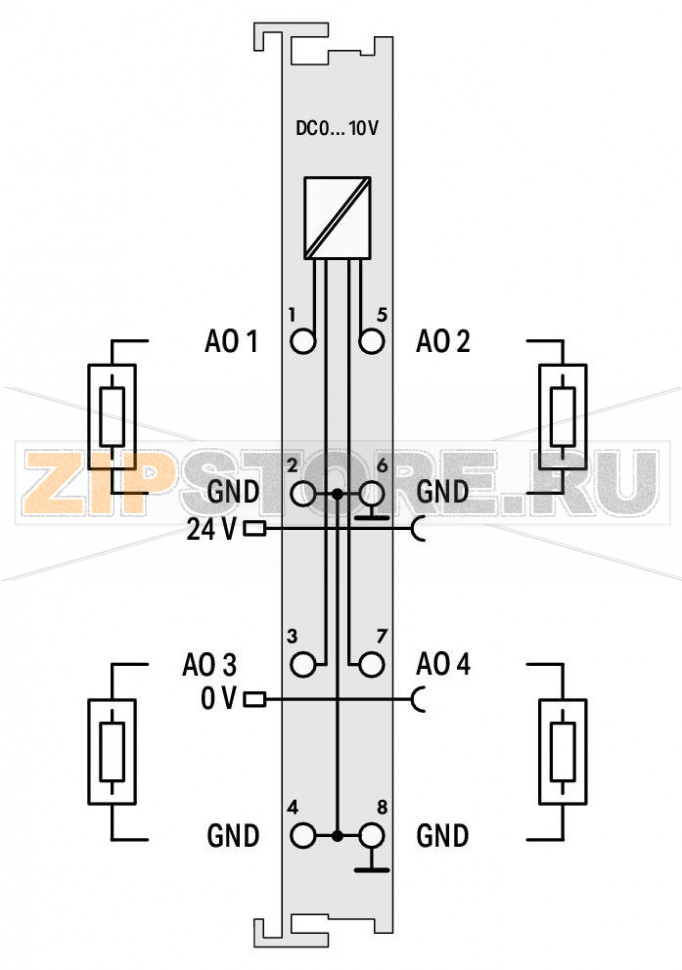

Подключение исполнительных устройств	4 x (2‑проводное)
Разрешение [бит]	12 бит
Ширина данных	4 x 16‑бит данных; 4 x 8‑бит управление/статус (опционально)
Нагрузка (выход по напряжению)	≥ 5 кОм
Время преобразования (тип.)	10 мс
Опорная температура (для расчёта погрешности)	25 °C
Погрешность измерения, отклонение (макс.) от верхнего предела диапазона	0.1 %
Температурная погрешность (макс.) от верхнего предела диапазона	0.01 %/K
Погрешность выхода, отклонение (макс.) от верхнего предела диапазона	0.1 %
Температурная погрешность (макс.) выходного диапазона	0.01 %/K
Время восстановления (тип.)	100 мс
Напряжение питания (система)	5 В DC; через контакты данных
Ток потребления (питание системы 5 В)	125 мА
Напряжение питания (поле)	24 В DC (-25 … +30 %); через силовые перемычки (питание через ножевой контакт; передача (только полевое питание) через пружинный контакт)
Гальваническая развязка	500 В система/поле

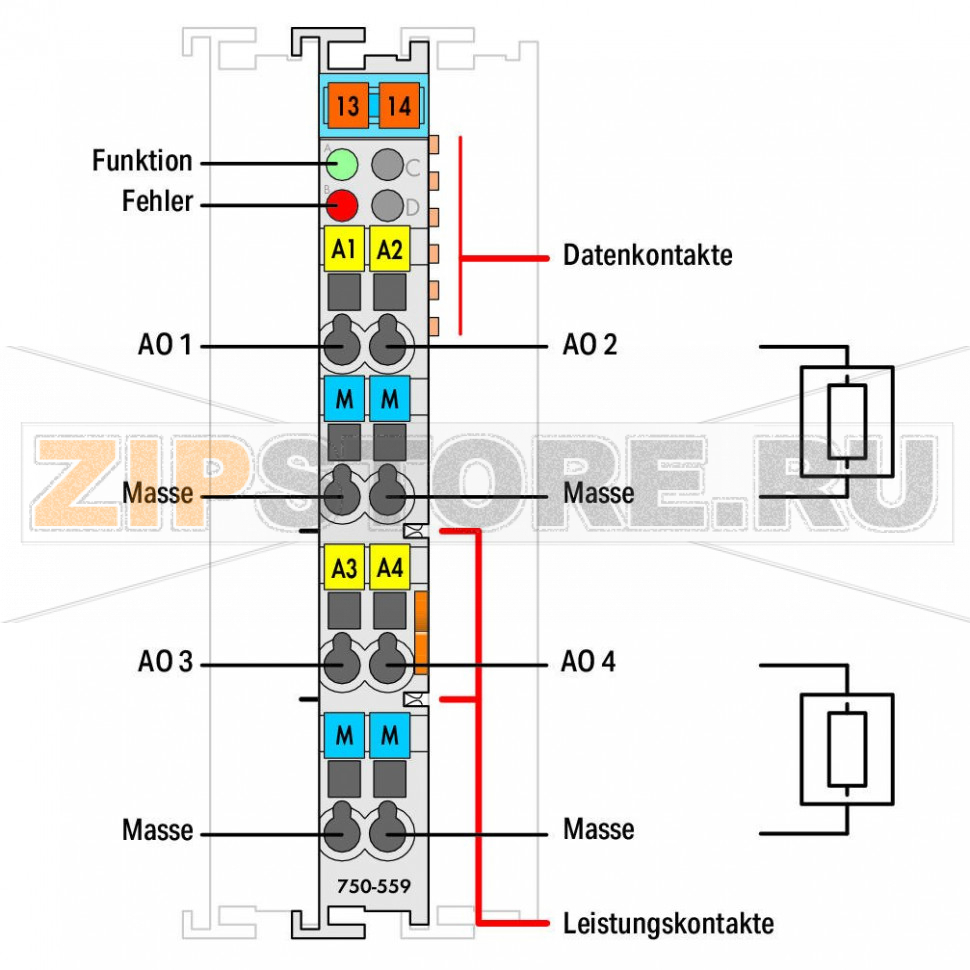

Индикация	LED (A) зелёный: работа; LED (B) красный: ошибка
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2
Токовая нагрузочная способность (силовые перемычки)	10 А

Технология подключения: входы/выходы	8 x CAGE CLAMP^®
Допустимые материалы проводников	Медь
Тип соединения 1	Входы/Выходы
Однопроволочный провод	0.08 … 2.5 мм² / 28 … 14 AWG
Многожильный провод	0.08 … 2.5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 дюйма

Ширина	12 мм / 0.472 дюйма
Высота	100 мм / 3.937 дюйма
Глубина	69.8 мм / 2.748 дюйма
Глубина от верхней кромки DIN‑рейки	62.6 мм / 2.465 дюйма

Способ монтажа

DIN‑рейка 35

Цвет	светло‑серый
Материал корпуса	Поликарбонат; полиамид 6.6
Пожарная нагрузка	0.981 МДж
Масса	51 г
Знак соответствия	CE

Температура окружающей среды (эксплуатация)	0 … +55 °C
Температура окружающей среды (хранение)	-40 … +85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Высота эксплуатации	0 … 2000 м / 0 … 6562 фута
Положение монтажа	Горизонтально (лево, право, верх, низ), вертикально (верх и низ)
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4g по IEC 60068-2-6
Ударопрочность	15g по IEC 60068-2-27
Помехоустойчивость (ЭМС)	по EN 61000-6-2, судовые применения
Эмиссия помех (ЭМС)	по EN 61000-6-4, судовые применения
Воздействие загрязняющих веществ	по IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H₂S при относительной влажности 75%	10 ppm
Допустимая концентрация SO₂ при относительной влажности 75%	25 ppm

Группа продукции	15 (Система I/O)
eCl@ss 10.0	27-24-26-01
eCl@ss 9.0	27-24-26-01
ETIM 9.0	EC001596
ETIM 8.0	EC001596
ECCN	NO US CLASSIFICATION
Упаковочная единица (SPU)	1 шт.

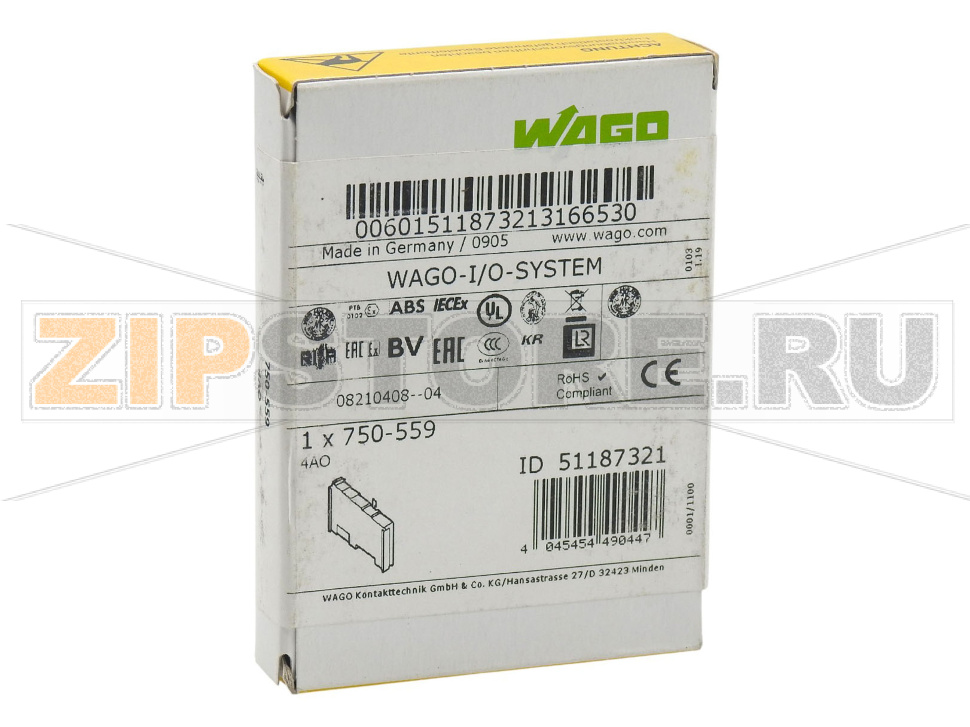

Тип упаковки	коробка
Страна происхождения	DE
GTIN	4045454490447
Таможенный код	85389099990

Номера CAS	1303-86-2 1317-36-8 7439-92-1
Вещество из списка кандидатов REACH	Оксид дибо́ра (Diboron trioxide) Свинец (Lead) Оксид свинца (Lead monoxide)
Статус соответствия RoHS	Соответствует, с исключениями
Исключения RoHS	6(c) 7(a) 7(c)-I 7(c)-II
Номер уведомления SCIP (Австрия)	0616c2ad-57b5-427e-a40c-604831616275
Номер уведомления SCIP (Бельгия)	9d24f743-3939-48e2-80f5-12c1a8f4ff67
Номер уведомления SCIP (Болгария)	93888563-9249-4f9d-8aee-d5b3dd10b4a7
Номер уведомления SCIP (Чехия)	ee38f8e1-d7a3-4bf0-b6a8-dc6df33551c7
Номер уведомления SCIP (Дания)	257deb8a-818f-4f5d-b5e6-02fcee25c1a8
Номер уведомления SCIP (Финляндия)	adda6141-230f-489f-a145-9ae0d80a32d4
Номер уведомления SCIP (Франция)	30b0c506-f780-40b6-8b6f-dad47163f23a
Номер уведомления SCIP (Германия)	06bd4ef5-934c-46fe-b7eb-c21892b001df
Номер уведомления SCIP (Венгрия)	ec05ac2f-6d18-41ce-b11d-25d47806de5b
Номер уведомления SCIP (Италия)	ef9ddadf-cf0a-42de-aa44-596406597b04
Номер уведомления SCIP (Нидерланды)	a65babf8-fb57-4fcd-8f2f-b1a244012918
Номер уведомления SCIP (Польша)	3c907192-cf98-4161-9f1a-661e7a8c8f86
Номер уведомления SCIP (Румыния)	554014c9-2a8c-4ad6-9e6e-9565d186eabc
Номер уведомления SCIP (Швеция)	c97bc518-b714-49a9-8f5d-49f18ed428b6

WAGO 750-559 — модуль аналогового выхода для систем распределённого ввода-вывода, применяемый в автоматизации зданий и промышленных установок. Он формирует управляющее напряжение 0–10 В для частотных преобразователей, клапанов, заслонок и иных исполнительных устройств с аналоговым входом. Конструктив на DIN‑рейку 35 мм и пружинные зажимы CAGE CLAMP упрощают монтаж и обслуживание, а индикация состояния позволяет быстро оценить работоспособность узла в шкафу управления.

В типичных проектах модуль используют для плавного позиционирования и регулирования: задания скорости вентиляторов и насосов, установки положения заслонок в вентиляции, дозирования в технологических линиях. Совместимость с WAGO‑I/O‑SYSTEM обеспечивает масштабируемость станции ввода‑вывода и простую интеграцию в ПЛК‑проекты. Наличие гальванической развязки между системой и полем снижает риск воздействия помех и паразитных токов на управляющую электронику.

Признаки неисправности

Постоянно горит красный индикатор ошибки, отсутствует зелёная индикация работы.
На клеммах канала отсутствует выходное напряжение при наличии задания в ПЛК.
Выход «залипает» на 0 В или близко к 10 В, не реагирует на изменение уставки.
Существенное расхождение фактического напряжения с заданием, дрейф и нестабильность.
Диагностика контроллера фиксирует ошибки канала/модуля или необычно высокий ток нагрузки.

Распространённые причины поломок

Перегрузка выходов из‑за низкого входного сопротивления подключённого устройства или короткого замыкания.
Ошибки монтажа: переполюсовка полевого питания 24 В, неправильная коммутация общих проводов и экранов.
Импульсные перенапряжения и ЭСР при подключении/обслуживании без мер защиты.
Агрессивная атмосфера (H₂S, SO₂) и конденсат, вызывающие коррозию контактов.
Превышение допустимых температур, вибраций или электро‑магнитных помех в шкафу.
Механические повреждения при замене модулей на DIN‑рейке.

Диагностика и действия

Проверьте питание системы и поля, состояние силовых перемычек и индикаторы модуля.
Измерьте напряжение на выходе канала под нагрузкой и без неё; подтвердите, что нагрузка ≥ 5 кОм.
Исключите внешние замыкания и переполюсовку; временно отключите исполнительное устройство для сравнения.
Проверьте настройки и масштабирование каналов в проекте ПЛК, статусные биты и сообщения об ошибках.
При устойчивой ошибке и корректном питании замените модуль, соблюдая антистатические меры.

Производитель	Wago
Тип запчасти	Модуль аналоговый
Цвет	Светло-серый
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
Длина	69.8 мм
Ширина	12 мм
Высота	100 мм
Диапазон рабочих температур	0 — 55 °C
Класс защиты	IP20
