Описание товара

Этот модуль служит интерфейсом для подключения любого инкрементного шифратора (с выходами линейного формирователя).

16-битный счетчик с интерфейсом квадратурного шифратора, а также 16-битную защелку для нулевого импульса можно считывать, устанавливать или активировать. Значение счетчика будет быстро и без искажений передаваться через полевую шину в ПК, ПЛК или СК.

С помощью входа G возможна блокировка счетчика.

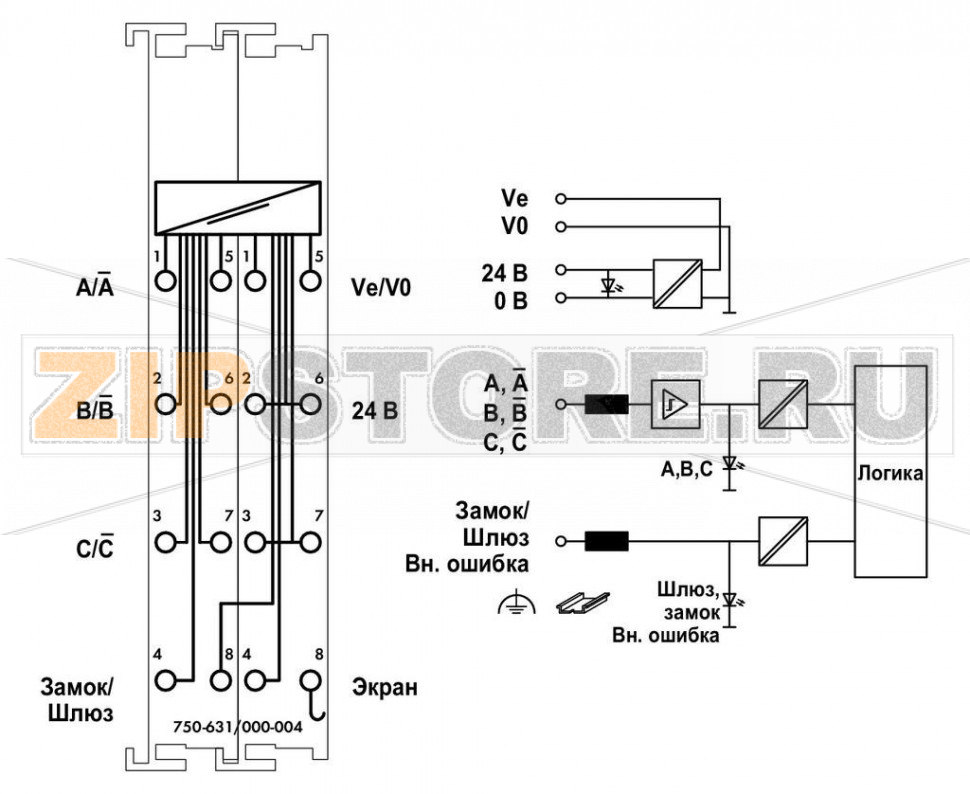

Модуль должен быть подключен к внешнему источнику питания 24 В пост. тока. В таком случае на шифратор может быть подано питание 24 В пост. тока, или, как вариант, 5 В пост. тока, ответвленные от внутренних контактов (Ve/V0).

Щит (экран) напрямую подсоединен к несущему рельсу.

Технические данные

Мощность счетчика	16 Bit
Подключение датчика	A, A, B, B, C, C
Transmitter supply voltage	DC 5 V
Versorgungsstrom Geber max	200 mA
Защелка нулевого импульса	16 Bit
Квадратурный дешифратор	4-страничный отчет
Напряжение сигнала (0)	VABC = 0 В, VABC/ = 5 В; защелка, строб ? 5,0 В; внешн. ошибка V ? 5,0 В или вход открыт
Напряжение сигнала (1)	VABC = 5 В, VABC/ = 0 В; защелка, строб ? 15,0 В; внешн. ошибка V < 0,5 В
Битовая ширина	1 х 32 бит - данные, 1 х 8 бит - управление/состояние, 1 х 8 бит - зарезервировано
Operating frequency	1 000 kHz
Команды	чтение, установка, включение
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	50 mA
Current consumption, field supply (module with no external load)	10 mA
Изоляция	500 В система/питание

Данные соединения

Connection technology: In-/Outputs	16 x CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	24 mm / 0.945 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	светло-серые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	92,1 g
Маркировка соответствия	CE

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2
ЭМС - излучение помех	acc. to EN 61000-6-4
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Product Group	15 (Remote I/O)
Тип упаковки	BOX
Country of origin	DE
GTIN	4050821248309
Customs tariff number	85389099990

Характеристики

Заказ кратно	1
Минимальный заказ	1
Производитель	Wago
Вес	0 кг
