4-канальный аналоговый выход; 10 В; светло-серые Wago 750-557

Name: 4-канальный аналоговый выход; 10 В; светло-серые Wago 750-557
Brand: Wago
SKU: 750-557

Каталожный номер 750-557

4-канальный аналоговый выход; 10 В; светло-серые Wago 750-557 - 4-канальный аналоговый выход; 10 В; светло-серые Wago 750-557

Розничная цена

472 $ с НДС

array(34) { ["id"]=> string(6) "171669" ["product_id"]=> string(6) "234283" ["id_1c"]=> NULL ["sku"]=> string(7) "750-557" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-557" ["image_id"]=> NULL ["price"]=> float(44849) ["primary_price"]=> string(10) "472.080574" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(44849) ["unconverted_price"]=> float(472.08) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(44849) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 44 849 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

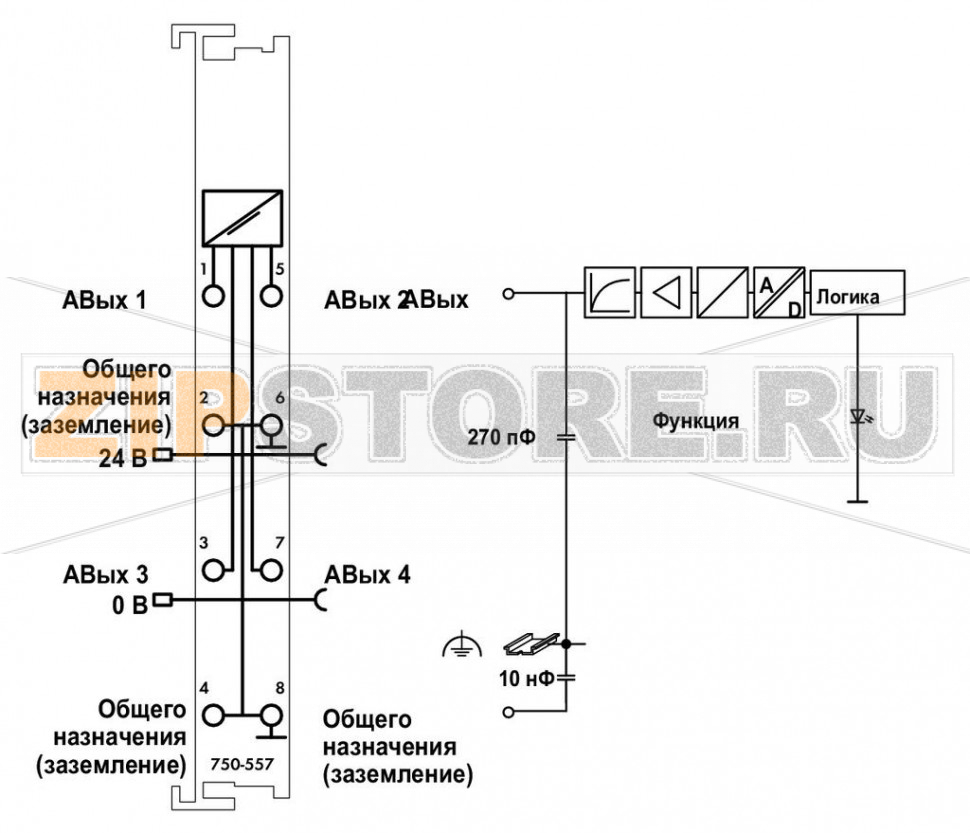

Аналоговый модуль вывода формирует стандартные напряжения 0…10 В или ±10 В. Выходной сигнал электрически изолирован и передаётся с разрешением 12 бит. Питание модуля осуществляется от системного источника через контактную шину. Все выходные каналы имеют общий потенциал.

Технические данные

Количество аналоговых выходов	4
Общее число каналов (модуль)	4
Тип сигнала	Напряжение
Диапазон выходного напряжения	DC −10…+10 В

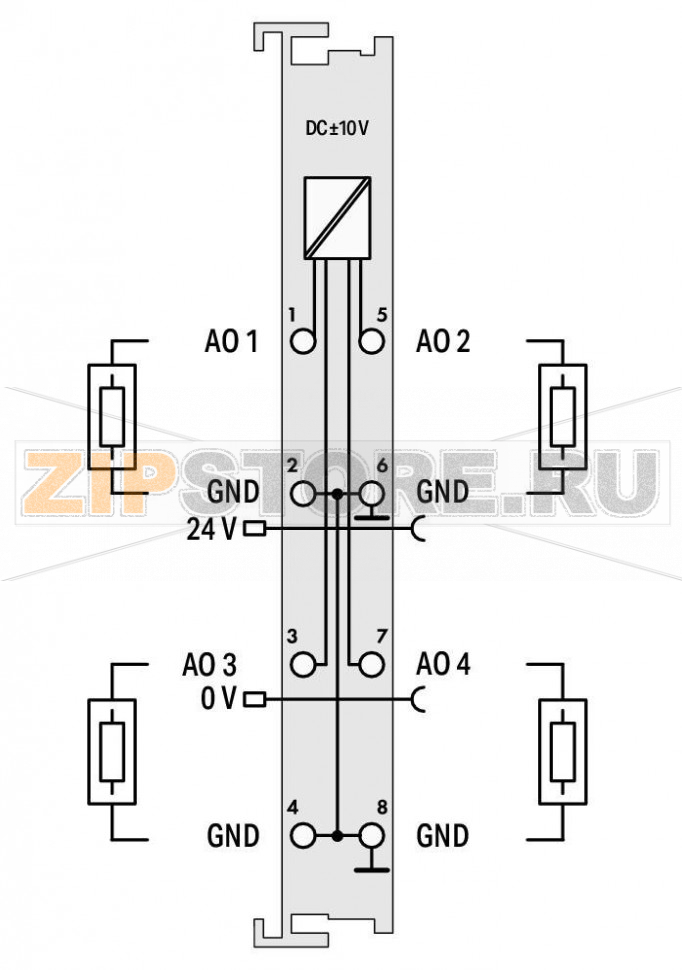

Подключение актуаторов	4 × (2-проводное)
Разрешение	12 бит
Битовая ширина	4 × 16 бит — данные; 4 × 8 бит — управление/состояние (опция)
Нагрузка по напряжению (сопротивление)	≥ 5 кОм
Время преобразования (тип.)	10 мс
Опорная температура для нормирования погрешности	25 °C
Погрешность, макс. отклонение от верхнего предела диапазона	0,1 %
Температурная погрешность, макс. от верхнего предела диапазона	0,01 %/K
Время восстановления (тип.)	100 мс
Напряжение системного питания	DC 5 В; через контактную шину данных
Потребление по системному питанию (5 В)	125 мА
Полевое питание	DC 24 В (−25…+30 %); через силовые контакты (ввод через ножевой контакт, передача через пружинный контакт)
Изоляция	500 В (система/питание)
Число входящих силовых джамперов	2
Число исходящих силовых джамперов	2
Допустимый ток силовых джамперов	10 А

Данные соединения

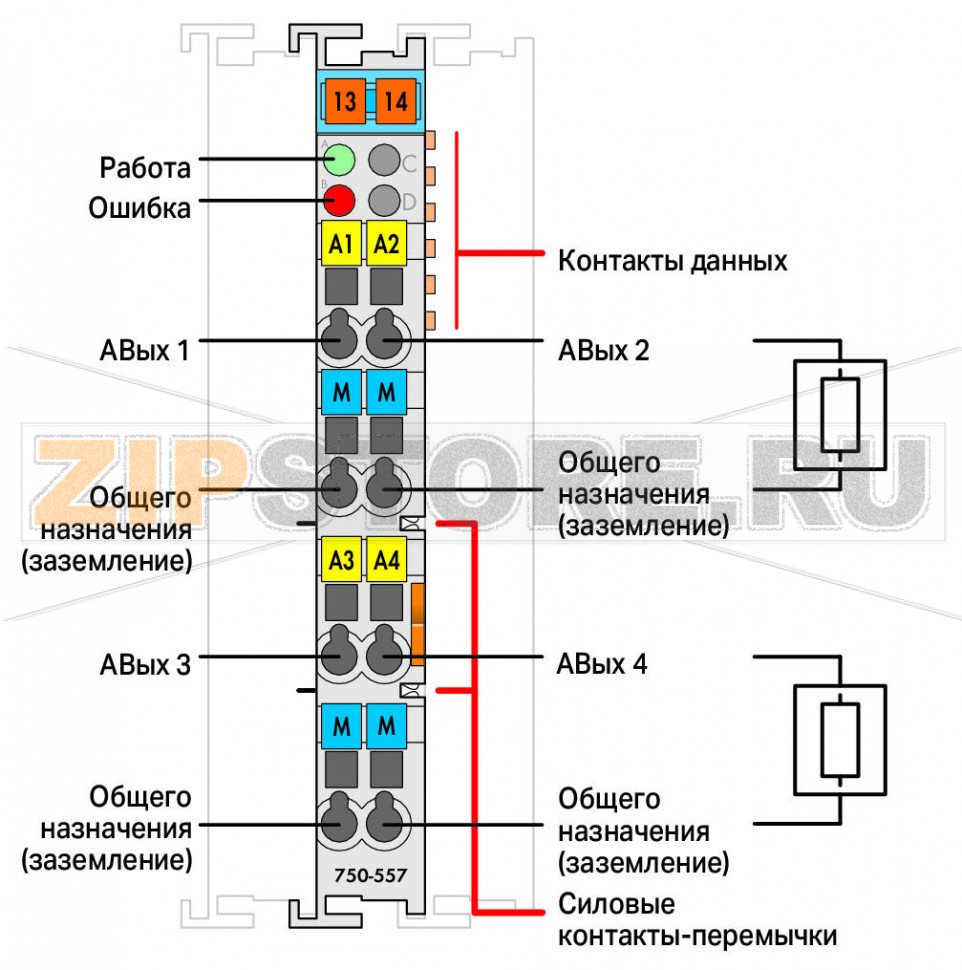

Технология подключения (входы/выходы)	8 × CAGE CLAMP®
Тип подключений (1)	Входы/Выходы
Сечение одножильных проводников	0,08…2,5 мм² / 28…14 AWG
Сечение тонких многожильных проводников	0,08…2,5 мм² / 28…14 AWG
Длина зачистки	8…9 мм / 0,31…0,35 inch

Геометрические данные

Ширина	12 мм / 0,472 inch
Высота	100 мм / 3,937 inch
Длина	69,8 мм / 2,748 inch
Высота от верхнего края DIN-рейки 35	62,6 мм / 2,465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	Светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,219 MJ
Масса	51 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура эксплуатации	0…55 °C
Температура хранения	−40…85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131-2
Рабочая высота	0…2000 м
Монтажное положение	Горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068-2-6
Ударопрочность	15 g по IEC 60068-2-27
ЭМС — помехоустойчивость	EN 61000-6-2, морские применения
ЭМС — излучение помех	EN 61000-6-4, морские применения
Устойчивость к загрязняющим веществам	IEC 60068-2-42 и IEC 60068-2-43
Допустимая концентрация H2S при 75 % отн. влажности	10 ppm
Допустимая концентрация SO2 при 75 % отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454475437
Таможенный код	85389099990

WAGO 750-557 — модуль аналогового вывода для систем распределённой периферии WAGO I/O-SYSTEM 750. Он предназначен для формирования стабильного и повторяемого напряжения управления в промышленной автоматике: задания частотным преобразователям, позиционирования приводов, управления дросселями и клапанами, а также для интерфейса с контрольно-измерительным оборудованием. Четыре независимых канала в одном корпусе позволяют компактно решать задачи многоканального управления и сокращают количество модулей в станции.

Выходные цепи гальванически изолированы от системной шины, что снижает влияние помех и устраняет паразитные токи между контроллером и полем. Диапазон ±10 В обеспечивает совместимость с большинством промышленных устройств, а типовая для WAGO пружинная клеммная технология CAGE CLAMP ускоряет монтаж и повышает надёжность соединений. Модуль интегрируется в узел ввода-вывода через стандартные контактные разъёмы, конфигурируется в инженерной среде контроллера и поддерживает диагностику состояний каналов.

Типовые области применения: машиностроение, HVAC, технологические линии, энергообъекты, где требуется аналоговое управление исполнительными механизмами и источниками питания. Общий потенциал выходов упрощает разводку земли в шкафу и помогает избегать контуров заземления при правильной архитектуре.

Причины возможных поломок

Перегрузка выхода из‑за слишком низкого сопротивления нагрузки или короткого замыкания в линии.
Перенапряжение и импульсные выбросы в полевой цепи при коммутациях или грозовых наводках.
Неправильная полярность/линия питания, ошибки заземления, потенциал между общими точками.
Электростатические разряды при обслуживании без мер ESD‑защиты.
Превышение допустимых условий эксплуатации: температура, влажность с конденсацией, агрессивные газы.
Механические воздействия: вибрация сверх нормы, удары, ослабленные клеммные соединения.

Как понять, что модуль вышел из строя

Отсутствие напряжения на выходе при корректной команде контроллера и наличии питания.
Выход «залип» на одном уровне, не реагирует на изменение задания.
Сильный дрейф или заметная пульсация сигнала на нагрузке.
Неисправен один канал при нормальной работе остальных.
Индикация ошибок на модуле/в диагностике контроллера, аварийные биты статуса.
Перегрев корпуса, следы оплавления, запах изоляции.

Рекомендации по эксплуатации и уходу

Проектируйте нагрузку с учётом минимально допустимого сопротивления и токов, предотвращайте КЗ.
Используйте экранированные кабели, корректное заземление и защиту от перенапряжений на вводах.
Соблюдайте климатические условия шкафа; обеспечьте вентиляцию и отсутствие конденсата.
Периодически проверяйте момент затяжки клемм, состояние проводников и отсутствие коррозии.
Придерживайтесь мер ESD при монтаже/замене; отключайте питание перед работами.
Проводите регулярную функциональную проверку каналов мультиметром/калибратором; при необходимости выполняйте поверку и калибровку всей цепи управления.
Исключайте воздействие агрессивных газов и пыли; поддерживайте чистоту внутри шкафа.

Благодаря сочетанию изоляции, стабильности сигнала и удобной коммутации WAGO 750-557 подходит для широкого круга задач, обеспечивая предсказуемую работу аналоговых исполнительных устройств и простое сервисное обслуживание в составе модульных узлов ввода‑вывода.
