Подключенная нагрузка переключается системой управления через дискретный выход.
Все выходы оснащены электронной защитой от короткого замыкания.

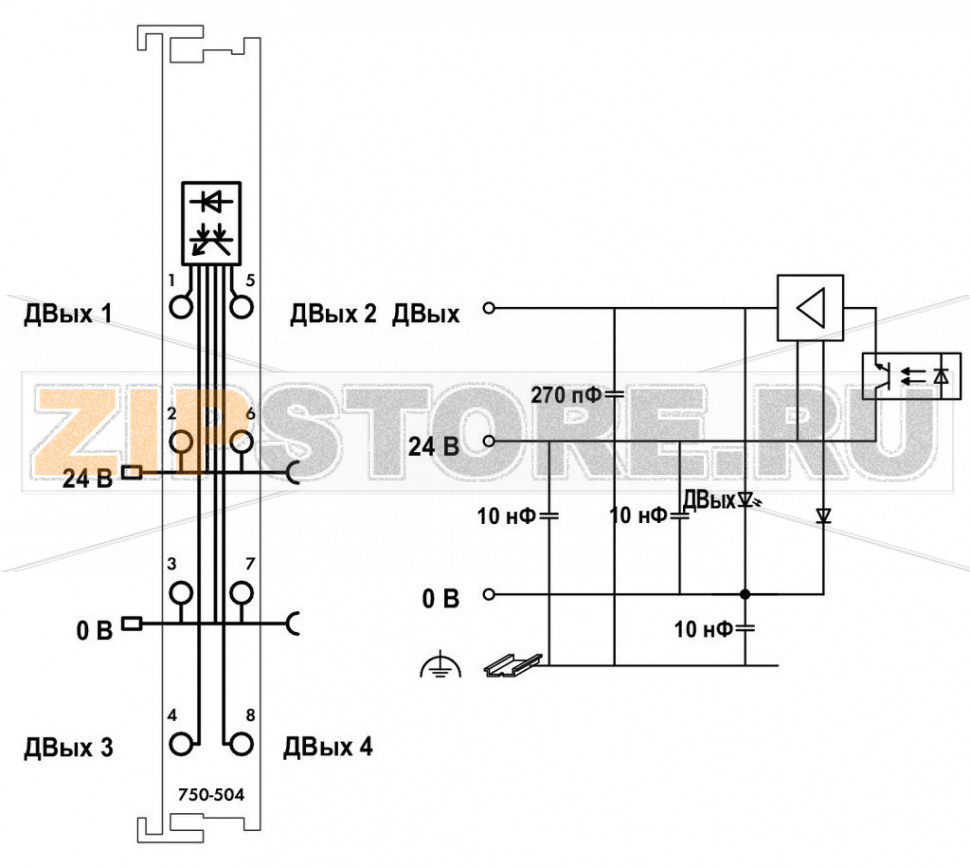

Каждый выход электрически изолирован от шины с помощью оптронов.
| Количество дискретных выходов | 4 |
| Общее число каналов (модуль) | 4 |
| Тип сигнала | напряжение |
| Тип напряжения сигнала | DC 24 V |
| Подключение исполнительных механизмов | 2 x (2‑проводное, 3‑проводное); для подключения дополнительных исполнительных механизмов необходимо дополнительно установить подходящий модуль разведения потенциалов (например, 750‑614). |
| Характеристика выхода | высокий ключ (high‑side) |
| Выходной ток на канал | 0,5 A |
| Выходной ток — защита | защита от короткого замыкания |
| Макс. частота коммутации | 1 kHz |
| Тип нагрузки | резистивная, индуктивная, лампы |
| Энергия рассеяния при отключении индуктивной нагрузки (макс.) | 0,3 J |
| Ширина (внутренняя) выходных данных (макс.) | 4 бита |
| Напряжение питания системы | DC 5 V; через контакты данных |
| Потребление от питания системы (5 V) | 10 mA |
| Полевое питание | DC 24 V (−25 … +30 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Потребление от полевого питания (без внешней нагрузки) | 30 mA |
| Изоляция | 500 V система/питание |

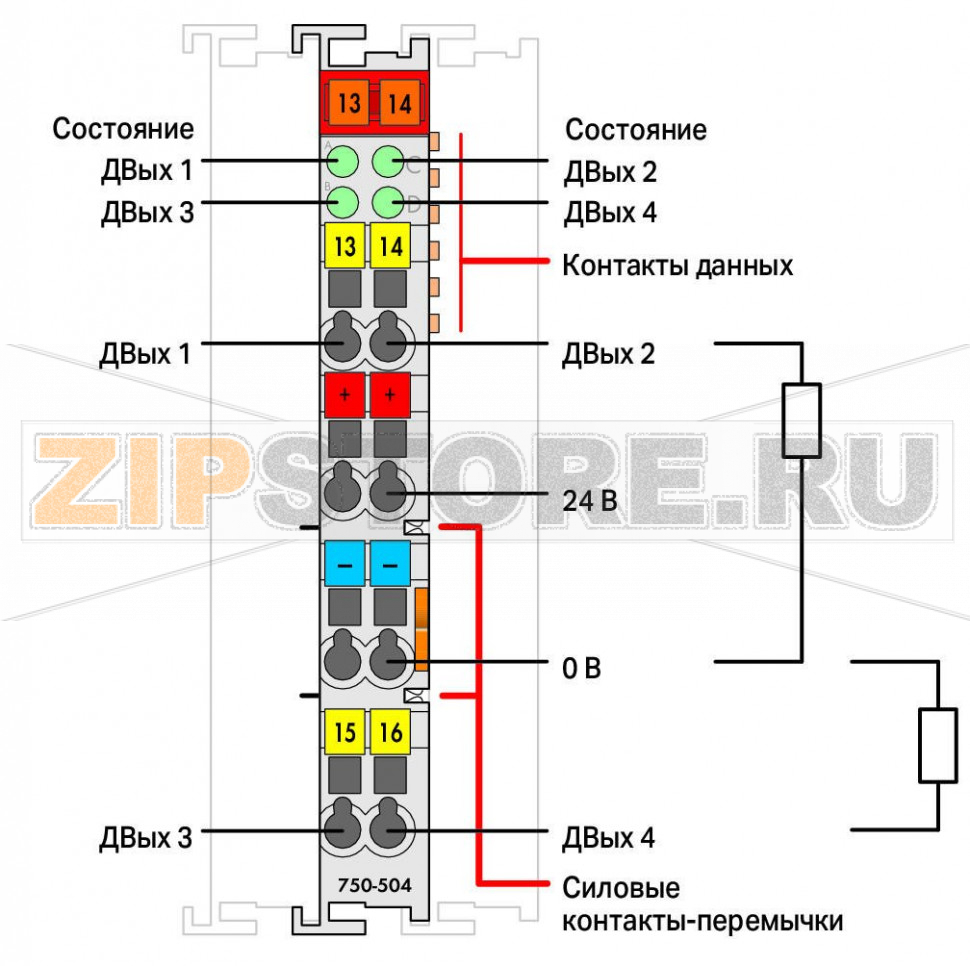

| Индикаторы | Светодиоды (A–D) зелёные: состояние DO 1 … DO 4 |
| Количество входящих контактов перемычки питания | 2 |
| Количество исходящих контактов перемычки питания | 2 |
| Токовая нагрузочная способность контактов перемычки питания | 10 A |
| Технология подключения: входы/выходы | 8 x CAGE CLAMP® |
| Тип соединения (1) | входы/выходы |
| Одножильные проводники | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Гибкие многожильные проводники | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина зачистки | 8 … 9 mm / 0.31 … 0.35 inch |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Длина | 69,8 mm / 2.748 inch |
| Высота от верхнего края DIN‑рейки 35 мм | 62,6 mm / 2.465 inch |
| Тип монтажа | DIN‑рейка 35 мм |
| Цвет | светло‑серый |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,427 MJ |
| Вес | 48,5 g |
| Маркировка соответствия | CE |
| Температура окружающей среды (эксплуатация) | 0 … 55 °C |
| Температура окружающей среды (хранение) | −40 … 85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Рабочая высота | 0 … 2000 m |
| Монтажное положение | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Виброустойчивость | 4 g по IEC 60068-2-6 |
| Ударопрочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | по EN 61000-6-2, морские применения |
| ЭМС — излучение помех | по EN 61000-6-4, морские применения |
| Устойчивость к агрессивным газам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75 % отн. влажности | 10 ppm |
| Допустимая концентрация SO2 при 75 % отн. влажности | 25 ppm |
| Группа товаров | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454582326 |
| Код ТН ВЭД | 85371098990 |
WAGO 750-504 — модуль дискретных выходов для систем распределённого ввода-вывода, предназначенный для надёжного управления исполнительными механизмами в промышленной автоматизации. Четыре независимо коммутируемых канала обеспечивают гибкость при построении систем, а оптроны разделяют логику и полевую часть, снижая риск помех и повышая электрическую безопасность. Электронная защита от короткого замыкания повышает живучесть узла и предотвращает повреждения в цепях нагрузки. Наличие светодиодной индикации по каждому каналу упрощает диагностику в эксплуатации и при пуско-наладке. Применение пружинных клемм CAGE CLAMP ускоряет подключение проводников и обеспечивает стойкое контактное соединение при вибрациях.
Модуль WAGO 750-504 применяют для коммутации соленоидов, пускателей с катушками постоянного тока, клапанов, световой сигнализации и других исполнительных устройств. Компактный корпус экономит место на DIN‑рейке, а сквозное полевое питание и силовые перемычки позволяют формировать группы модулей с единой шиной питания. Для увеличения числа подключаемых исполнительных механизмов может использоваться модуль разведения потенциалов.
Причины возможных неисправностей:
Как понять, что модуль или канал вышел из строя:
Рекомендации по эксплуатации и уходу:
Благодаря сочетанию оптической развязки, электронной защиты и наглядной индикации WAGO 750-504 обеспечивает устойчивую работу в распределённых системах управления и снижает время простоя при диагностике. Правильный выбор нагрузок и соблюдение условий эксплуатации существенно продлевают срок службы модуля.
