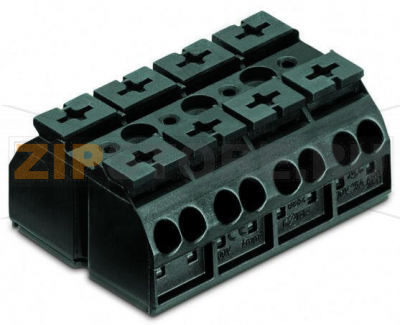

4-проводная клеммная колодка с монтажными штифтами; 4-пол.; без заземляющего контакта; для винта и гайки o 3 мм; 4 mm; 4,00 mm; черные Wago 862-504

Каталожный номер 862-504
Розничная цена
3 $ с НДС
array(34) { ["id"]=> string(6) "165419" ["product_id"]=> string(6) "228098" ["id_1c"]=> NULL ["sku"]=> string(7) "862-504" ["sort"]=> string(1) "1" ["name"]=> string(7) "862-504" ["image_id"]=> NULL ["price"]=> float(244) ["primary_price"]=> string(8) "2.568344" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(244) ["unconverted_price"]=> float(2.56) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(244) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(5) "10272" ["value":"shopDimensionValue":private]=> string(2) "35" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.035" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(5) "10274" ["value":"shopDimensionValue":private]=> string(2) "48" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "48" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }
≈ 244 ₽ с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Электрические данные

Номинальные параметры по IEC/EN 60664-1

Номинальное напряжение (III / 3) 500 V
Номинальное импульсное напряжение (III / 3) 6 kV
Номинальный ток 32 A
Примечание (номиналы) (III / 3) — категория перенапряжения III / степень загрязнения 3

Данные соединения

Технология соединения Push-in CAGE CLAMP®
Тип приведения в действие Инструмент
Кнопка
Материал подключаемого проводника Медь
Размеры одножильных проводников 0,5 … 4 мм² / 20 … 12 AWG
Одножильные, прямое подключение 0,75 … 4 мм² / 18 … 12 AWG
Многожильные 0,5 … 4 мм² / 20 … 12 AWG
Тонкие многожильные 0,5 … 4 мм² / 20 … 12 AWG
Многожильные с изолированным наконечником 0,5 … 2,5 мм² / 20 … 12 AWG
Мин. сечение многожильного с изолированным наконечником (push-in) 0,75 мм² / 18 AWG
Длина снятия изоляции 10 … 11 мм / 0,39 … 0,43 дюйма
Число полюсов 4
Общее число точек соединения 16
Общее число потенциалов 4
Тип проводки С боковым подключением
Примечание (поперечное сечение проводника) В зависимости от характеристик проводника, проводник меньшего сечения также может быть подключён вставкой (push-in).

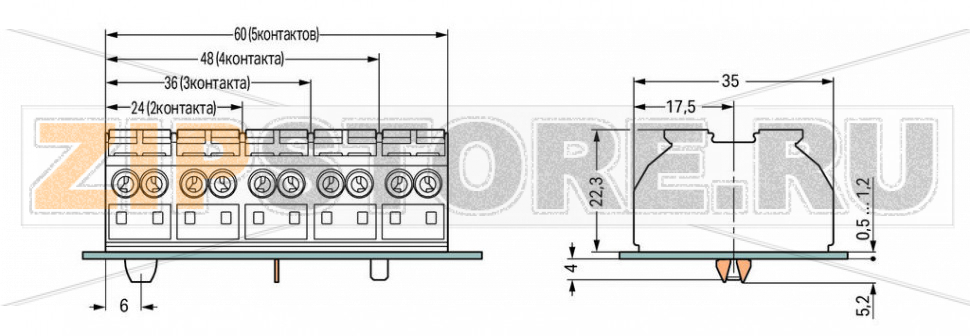

Геометрические данные

Шаг контактов 12 мм / 0,472 дюйма
Ширина 48 мм / 1,89 дюйма
Высота от поверхности 22,3 мм / 0,878 дюйма
Длина 35 мм / 1,378 дюйма

Механические данные

Тип монтажа Винтовой
Маркировка без маркировки

Материалы

Цвет чёрный
Изоляционный материал Полиамид (PA66)
Класс воспламеняемости по UL 94 V0
Пожарная нагрузка 0,501 MJ
Вес 27,3 г

Коммерческие данные

Тип упаковки пакет
Страна происхождения Германия
GTIN 4045454750268
Код ТН ВЭД 85369010000

4-проводная клеммная колодка WAGO 862-504 с монтажными штифтами — практичное решение для компактного и безопасного распределения цепей без защитного PE-контакта. Конструкция под винт и гайку с диаметром крепления 3 мм обеспечивает надёжную фиксацию на панели или шасси, а пружинная технология Push-in CAGE CLAMP упрощает подключение и повышает стойкость к вибрациям. Боковой ввод проводников удобен при плотной установке, а кнопка и доступ инструментом позволяют быстро выполнять монтаж и сервис.

Клеммная колодка ориентирована на подключение медных проводников, поддерживает прямую вставку для одножильных и применение наконечников для гибких жил. Корпус из самозатухающего полиамида PA66 устойчив к нагреву и большинству типовых факторов производственной среды, что делает изделие уместным в приборостроении, распределительных узлах, шкафах управления, освещении и малых силовых цепях. Модель поставляется без предварительной маркировки, что даёт свободу в проектировании схем.

Причины отказов

  • Перегрев из-за несоответствия сечения проводника нагрузке или плохого контакта (остатки изоляции в зоне зажима, недостаточная длина зачистки).
  • Многократные переподключения, приводящие к износу контактных поверхностей и ослаблению удержания жилы.
  • Механические нагрузки: натяжение, вибрации без фиксации кабеля, ударные воздействия, перетяжка крепёжных винтов.
  • Агрессивная среда и влага: коррозия контактных частей, нагар от дуги при подключении под нагрузкой.
  • Термоудары и длительная работа при повышенной температуре, старение пластика под УФ.
  • Использование проводников неподходящего типа (например, алюминиевых без соответствующей подготовки).

Как понять, что запчасть вышла из строя

  • Потемнение, следы оплавления, запах перегретой изоляции, налёт сажи.
  • Локальный нагрев клеммы под нагрузкой, ощутимый на ощупь.
  • Люфт или самопроизвольное выпадение проводника из зажима, неравномерное усилие фиксации.
  • Трещины, сколы корпуса, повреждение монтажных штифтов.
  • Искрение при подключении/отключении, нестабильная работа подключённых цепей (мигание, просадка напряжения).
  • Отказ кнопки или невозможность корректного срабатывания при нажатии инструментом.

Рекомендации по уходу и эксплуатации

  • Подключать только медные проводники, соблюдать рекомендуемую длину зачистки; для тонких многожильных использовать наконечники.
  • Не подключать и не отключать под нагрузкой; перед обслуживанием обязательно снимать питание.
  • Исключить натяжение на жилы: обеспечивать разгрузку от усилий и правильные радиусы изгиба.
  • Держать изделие в чистоте: удалять пыль сухой мягкой щёткой, избегать попадания влаги и агрессивных химикатов.
  • Периодически проводить визуальный осмотр на предмет нагрева и механических повреждений; проверять удержание проводника лёгким вытягивающим усилием.
  • Соблюдать условия хранения: сухое помещение, защита от УФ и перегрева, оригинальная упаковка до монтажа.
  • Не применять повреждённые или деформированные проводники; при необходимости заменять клемму целиком.

Благодаря сочетанию пружинной технологии, продуманной механики крепления и качественного материала, WAGO 862-504 обеспечивает стабильный контакт и сокращает время монтажа. Правильный выбор проводников и соблюдение базовых правил эксплуатации позволяют значительно продлить срок службы изделия и поддерживать надёжность соединений на протяжении всего жизненного цикла оборудования.

Характеристики

Производитель Wago
Заказ кратно 200
Минимальный заказ 200
Вес 0 кг
Длина 35 мм
Ширина 48 м



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках 4-проводная клеммная колодка с монтажными штифтами; 4-пол.; без заземляющего контакта; для винта и гайки o 3 мм; 4 mm; 4,00 mm; черные Wago 862-504.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.
