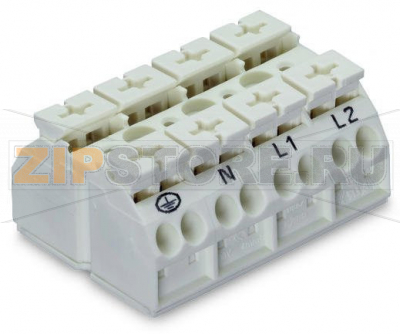

4-проводная клеммная колодка с монтажными штифтами; 4-пол.; PE-N-L1-L2; без заземляющего контакта; для винта и гайки o 3 мм; 4 mm; 4,00 mm; белые Wago 862-1604

Name: 4-проводная клеммная колодка с монтажными штифтами; 4-пол.; PE-N-L1-L2; без заземляющего контакта; для винта и гайки o 3 мм; 4 mm; 4,00 mm; белые Wago 862-1604
Brand: Wago
SKU: 862-1604

Каталожный номер 862-1604

4-проводная клеммная колодка с монтажными штифтами; 4-пол.; PE-N-L1-L2; без заземляющего контакта; для винта и гайки o 3 мм; 4 mm; 4,00 mm; белые Wago 862-1604

Розничная цена

3 $ с НДС

array(34) { ["id"]=> string(6) "165406" ["product_id"]=> string(6) "228085" ["id_1c"]=> NULL ["sku"]=> string(8) "862-1604" ["sort"]=> string(1) "1" ["name"]=> string(8) "862-1604" ["image_id"]=> NULL ["price"]=> float(244) ["primary_price"]=> string(8) "2.568344" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(244) ["unconverted_price"]=> float(2.56) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(244) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "200" ["min_zakaz"]=> string(3) "200" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 244 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Электрические данные

Характеристики по IEC/EN 60664-1

Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	32 A
Пояснение	(III / 3) — Категория перенапряжения III / Степень загрязнения 3

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Способ приведения в действие	Монтажный инструмент Нажимная кнопка
Материал подключаемых проводников	Медь
Одножильные проводники	0,5 … 4 mm² / 20 … 12 AWG
Одножильные, подключаемые напрямую (вставкой)	0,75 … 4 mm² / 18 … 12 AWG
Многожильные, соединяемые	0,5 … 4 mm² / 20 … 12 AWG
Тонкие многожильные проводники	0,5 … 4 mm² / 20 … 12 AWG
Многожильные с изолированным наконечником	0,5 … 2,5 mm² / 20 … 12 AWG
Мин. сечение для многожильных с изолированным наконечником (вставкой)	0,75 mm² / 18 AWG
Длина снятия изоляции	10 … 11 mm / 0.39 … 0.43 inch
Число полюсов	4
Общее число точек соединения	16
Общее число потенциалов	4
Тип проводки	С боковым подключением
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника, проводник меньшего сечения также может быть вставлен прямой вставкой (push-in).

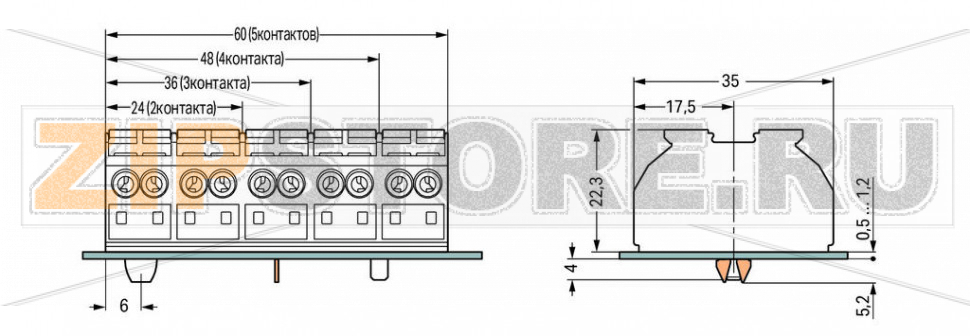

Геометрические данные

Шаг контактов	12 mm / 0.472 inch
Ширина	48 mm / 1.89 inch
Высота от поверхности	22,3 mm / 0.878 inch
Длина	35 mm / 1.378 inch

Механические данные

Тип монтажа	Винтовой
Маркировка	PE-N-L1-L2

Материалы

Цвет	белый
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Пожарная нагрузка	0,501 MJ
Вес	27,1 g

Коммерческие данные

Тип упаковки	пакет
Страна происхождения	Германия
GTIN	4044918509671
Код ТН ВЭД	85369010000

4‑проводная клеммная колодка WAGO 862‑1604 с монтажными штифтами предназначена для быстрого и надежного распределения питания в светотехнических и общепромышленных установках. Маркировка PE‑N‑L1‑L2 упрощает разводку защитного проводника, нейтрали и двух фаз, снижает риск ошибочной коммутации и ускоряет монтаж. Технология Push‑in CAGE CLAMP обеспечивает надежный пружинный прижим, допускающий прямую вставку подходящих проводников и удобное отсоединение с помощью кнопки или инструмента. Конструкция с боковым подключением оптимальна для тесных корпусов светильников и распределительных модулей. Монтажные штифты рассчитаны на установку через отверстие с применением винта и гайки, что гарантирует устойчивую фиксацию узла. Отсутствие отдельного заземляющего контакта к корпусу подразумевает подключение PE как одного из полюсов — это следует учитывать при проектировании заземления.

Корпус выполнен из самозатухающего полиамида, устойчивого к нагреву и старению, что повышает пожаробезопасность и долговечность. Колодка подходит для соединения медных одножильных, многожильных и тонких многожильных проводников, включая варианты с изолированными наконечниками. Оптимальна для подключения драйверов, линейных модулей, питания светильников, а также для разделения потенциалов в распределительных коробках и модульных сборках.

Причины возможных отказов

Неправильный выбор сечения или типа проводника, приводящий к недостаточному прижиму и локальному перегреву.
Неверная длина зачистки: слишком длинная — риск оголения токоведущих частей; слишком короткая — высокое переходное сопротивление.
Повреждение пружинного контакта при грубом извлечении проводника без нажатия на кнопку/инструмент.
Многократные циклы подключения/отключения сверх рекомендаций, вызывающие износ контактных поверхностей.
Воздействие влаги, агрессивных сред, пыли и вибрации, приводящее к коррозии, загрязнению и расшатыванию соединений.
Тепловая перегрузка из‑за длительного протекания повышенных токов или плохого охлаждения внутри корпуса.
Механические трещины корпуса при чрезмерной затяжке крепежа либо ударных нагрузках.

Как понять, что колодка вышла из строя

Потемнение, оплавления, запах перегрева, следы дугообразования на клеммах или изоляции.
Локальный нагрев в работе, который ощущается на корпусе; появление нестабильного контакта, мигание нагрузки.
Ослабление зажима: проводник легко вытягивается при легком натяжении, заметен люфт.
Коррозия или налет на контактной зоне, изменение цвета металла.
Трещины корпуса или деформация у мест крепления штифтов.
Аномально большой падение напряжения или рост сопротивления в линии при контрольных измерениях.

Рекомендации по монтажу и уходу

Используйте только медные проводники, соответствующие типу соединения; для тонких многожильных предпочтительны изолированные наконечники.
Соблюдайте рекомендуемую длину зачистки и выполняйте прямую вставку только там, где это допустимо; не лудите жилы.
При извлечении проводника нажимайте кнопку/пользуйтесь инструментом — не тяните за жилу.
Обеспечьте разгрузку натяжения кабелей и достаточное пространство для радиаторов тепла в корпусе светильника.
Следите за чистотой: исключите попадание пыли, строительного мусора и влаги внутрь клеммной зоны.
Периодически проводите визуальный осмотр, термоконтроль под нагрузкой и проверку удержания проводника легким рывком.
Не превышайте допустимые условия эксплуатации по перенапряжению и загрязненности окружающей среды; избегайте воздействия агрессивных химикатов и УФ в открытых установках.
Крепеж затягивайте без избыточных усилий, соблюдая рекомендуемую схему монтажа через штифты, винт и гайку.

Соблюдение этих рекомендаций обеспечивает надежную работу клеммной колодки WAGO 862‑1604 на протяжении всего срока службы и снижает риск отказов в светотехнических и распределительных узлах.
