Электрические данные
Номиналы по IEC/EN 60664-1
| Номиналы согласно | IEC/EN 60947-7-1 |
| Номинальное напряжение (III / 3) | 800 В |
| Номинальное импульсное напряжение (III / 3) | 8 кВ |
| Номинальный ток | 24 А |
| Номинальный ток (2) | 32 А |
| Примечание (номиналы) | (III / 3) — категория перенапряжения III / степень загрязнения 3 |
Сертификация по UL 1059
| Стандарт | UL 1059 |
| Номинальное напряжение UL (Use Group B) | 600 В |
| Номинальный ток UL (Use Group B) | 20 А |
| Номинальное напряжение UL (Use Group C) | 600 В |
| Номинальный ток UL (Use Group C) | 20 А |
Данные соединения
| Технология соединения | Push-in CAGE CLAMP® |
| Тип приведения в действие |
Вставка (push-in) Нажимная кнопка Инструмент |
| Материал проводников | Медь |
| Номинальное поперечное сечение | 2,5 мм² |
| Одножильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Одножильные, подключение прямой вставкой | 0,75 … 4 мм² / 18 … 12 AWG |
| Гибкие многожильные проводники | 0,25 … 4 мм² / 22 … 12 AWG |
| Многожильные с изолированным наконечником | 1 … 2,5 мм² / 18 … 14 AWG |
| Мин. многожильные с изолированным наконечником (вставка) | 1 … 2,5 мм² / 18 … 14 AWG |
| Длина снятия изоляции | 10 … 12 мм / 0.39 … 0.47 inch |

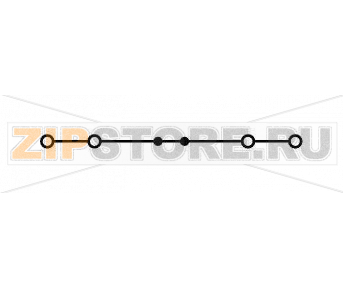

| Общее число точек соединения | 4 |
| Общее число потенциалов | 1 |
| Количество уровней | 1 |
| Тип проводки | Фронтальное подключение |
| Примечание (поперечное сечение проводника) | В зависимости от характеристик проводника провод с меньшим сечением также может быть вставлен с помощью push-in подключения. |
| Количество пазов для перемычек | 2 |

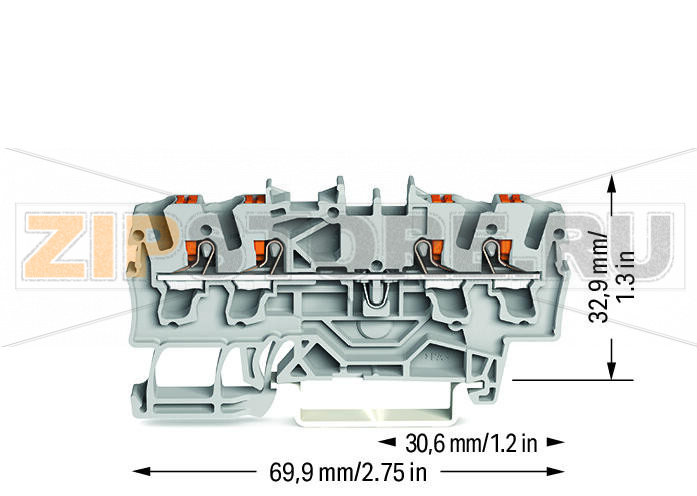

Геометрические данные
| Ширина | 5,2 мм / 0.205 inch |
| Высота от верхнего края DIN-рейки | 32,9 мм / 1.295 inch |
| Длина | 69,9 мм / 2.752 inch |
Механические данные
| Исполнение | Горизонтальное |
| Тип монтажа | DIN-рейка 35 мм |
| Маркировочный уровень | Центральная/боковая маркировка |
Материалы
| Цвет | Серый |
| Изоляционный материал | Полиамид (PA66) |
| Пожарная нагрузка | 0,152 МДж |
| Вес | 7,7 г |
Коммерческие данные
| Тип упаковки | BOX (коробка) |
| Страна происхождения | Германия |
| GTIN | 4055143713870 |
| Код ТН ВЭД | 85369010000 |

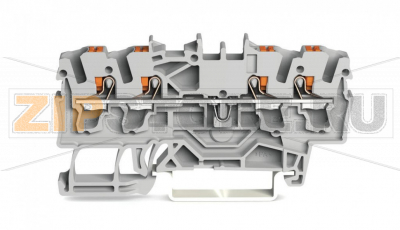

Четырёхпроводная проходная клемма WAGO 2202-1401 — практичное решение для распределения одного потенциала на четыре точки подключения в шкафах управления и распределительных щитах. Пружинная технология Push-in CAGE CLAMP обеспечивает стабильный контакт без обслуживания, а нажимная кнопка упрощает снятие проводника инструментом. Клемма совместима со стандартными DIN-рейками 35×7,5 и 35×15, имеет фронтальный доступ к зажимам и тестовый порт для быстрой диагностики.
Клеммы этой серии применяются в цепях управления, питания и сигнализации, когда требуется компактное разветвление в один уровень с возможностью мостирования. Возможность боковой и центральной маркировки помогает поддерживать порядок в проводке и облегчает обслуживание. Конструкция рассчитана на работу с медными одножильными и гибкими многожильными проводниками, в том числе с изолированными наконечниками. Правильная длина зачистки и подбор сечений — ключ к надёжному и долговечному соединению.
- Перегрев из‑за превышения допустимого тока или снижения качества контакта (неполная вставка, неподходящее сечение, ошибочная длина зачистки, отсутствие наконечника на гибком проводнике при необходимости).
- Механические повреждения корпуса или пружины при использовании неподходящего инструмента, чрезмерном усилии на нажимной кнопке или при монтаже/демонтаже на DIN‑рейке.
- Коррозия и загрязнение контактов вследствие агрессивной атмосферы, конденсата, пыли, проводников с остатками флюсов, а также попадание частиц в клеммную зону.
- Неправильное применение перемычек: неполная посадка, неверная конфигурация или ослабление, приводящее к локальному нагреву.
- Старение материалов при превышении температурных режимов, воздействии УФ и химических веществ.
- Видимые следы перегрева: потемнение/смена цвета, деформация или подплавление изоляции возле клеммного окна, запах перегретой пластмассы.
- Повышенная температура корпуса под нагрузкой по сравнению с соседними клеммами, заметные потери напряжения на соединении, искрение при вибрации или касании.
- Нестабильный контакт: периодические отказы цепи, падение сигнала, срабатывание защит, а также лёгкое извлечение проводника из зажима при испытательном подтягивании.
- Окисление/налёт на токоведущих частях, повреждение или заметное ослабление пружинного механизма, трещины в пластике.
- Проблемы с тестовым портом: невозможность надёжно установить измерительный щуп, отсутствие контакта при проверке.
- Соблюдайте рекомендуемую длину зачистки и используйте соответствующие наконечники на гибких проводниках; вставляйте проводник до упора и проверяйте удержание лёгким вытягивающим усилием.
- Для извлечения проводника пользуйтесь нажимной кнопкой и подходящим инструментом; не вводите провод под углом и не превышайте усилие на приводные элементы.
- Поддерживайте чистоту в шкафу: не допускайте пыли, стружки, влаги в клеммной зоне. Очистку выполняйте сухой мягкой щёткой или безворсовой салфеткой; не применяйте агрессивные растворители.
- Регулярно осматривайте узлы под нагрузкой: обращайте внимание на нагрев, изменение цвета, запах, состояние перемычек и маркировки. При необходимости переразместите нагрузку или обеспечьте дополнительную вентиляцию.
- Используйте совместимые перемычки и аксессуары производителя, фиксируйте крайние клеммы упорами, соблюдайте минимальные расстояния и температурные условия эксплуатации.
- При эксплуатации в тяжёлых условиях (вибрация, пыль, химически активные среды) предусматривйте дополнительную защиту шкафа и сокращайте интервалы регламентных проверок. При обнаружении признаков деградации замените клемму WAGO 2202-1401 целиком — ремонт пружинных узлов не предусмотрен.
| Производитель | Wago |
| Заказ кратно | 100 |
| Минимальный заказ | 100 |
| Вес | 0 кг |
| Длина | 69.9 мм |
| Ширина | 5.2 м |
