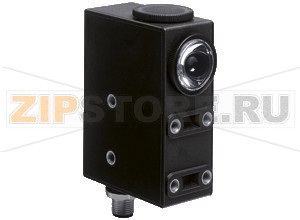

Датчик контраста Print mark contrast sensor DK21-9,5/9S50/110/124 Pepperl+Fuchs

Каталожный номер 418098
Розничная цена
493 $ с НДС
array(34) { ["id"]=> string(5) "88075" ["product_id"]=> string(6) "144784" ["id_1c"]=> NULL ["sku"]=> string(6) "418098" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(46813) ["primary_price"]=> string(10) "492.753638" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(46813) ["unconverted_price"]=> float(492.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(46813) ["original_compare_price"]=> float(0) ["features"]=> array(1) { ["brend"]=> array(1) { [1753]=> string(13) "Pepperl+Fuchs" } } }
46 813 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Датчик контраста Pepperl+Fuchs DK21-9,5/9S50/110/124 (арт. 418098) предназначен для обнаружения печатных меток и контрастных ориентиров на движущихся материалах в упаковочных и печатных машинах. Он стабильно распознает различие отражённого света между меткой и фоном, что позволяет точно синхронизировать резку, позиционирование этикеток и другие операции на высоких скоростях линии. Конструкция датчика ориентирована на работу вблизи поверхности материала, а прямоугольное световое пятно облегчает уверенное чтение мелких и узких меток, в том числе на блестящих плёнках и ламинированных подложках.

В производстве упаковки, на этикетировщиках, в системах продольной и поперечной резки, на фасовочно-упаковочных линиях датчик контраста DK21-9,5/9S50/110/124 помогает поддерживать точный привод по метке, компенсировать колебания материалов и обеспечивать стабильную регистрацию знаков даже при смене цвета или типа подложки. Поддержка внешнего обучения (Teach-in) упрощает переналадку при смене продукции, а функция таймера помогает отфильтровать кратковременные помехи и дрожание сигнала при высоких скоростях. Универсальный push-pull выход облегчает подключение к ПЛК, а разъём M12 ускоряет монтаж и обслуживание.

Рекомендации по монтажу и настройке

  • Жёстко закрепите датчик на кронштейне, исключив вибрации и смещения. Рабочее расстояние выбирайте близким к номинальному; следите, чтобы световое пятно перекрывало зону метки и часть фона.
  • Выравнивайте датчик перпендикулярно к поверхности материала; избегайте косых углов, усиливающих блики на фольге и лакированных поверхностях.
  • Выполните Teach-in на реальном образце: сначала фон, затем метка (или согласно процедуре на вашем оборудовании). При необходимости корректируйте фильтрацию по времени.
  • Используйте правильную распиновку разъёма M12, обеспечьте надёжное экранирование и разгрузку кабеля от натяжения.

Причины поломок и отказов

  • Загрязнение оптического окна (пыль, пигменты, частицы бумаги, клей, капли лака/краски), вызывающее падение контраста и ложные срабатывания.
  • Неверное расстояние или перекос датчика относительно подложки, из‑за чего метка попадает вне светового пятна или появляется сильный блик.
  • Электрические перенапряжения, ошибки подключения нагрузки, короткие замыкания на выходе, приводящие к повреждению выходного каскада.
  • Попадание влаги через разъём, конденсат при перепадах температуры, коррозия контактов.
  • Механические воздействия: удар, контакт с движущейся лентой, перегиб/обрыв кабеля, постоянная вибрация.
  • Естественное старение источника света и приёмника при длительной эксплуатации в высокой температуре.

Как понять, что запчасть вышла из строя

  • Датчик перестал переключаться при прохождении заведомо контрастной метки, несмотря на очистку и повторный Teach-in.
  • Постоянное «залипание» выхода в одном состоянии или хаотичное переключение на однородном фоне.
  • Невозможность пройти процедуру обучения, нестабильность порога — требуется частый повтор Teach-in без улучшения результата.
  • Видимые повреждения: трещины корпуса/окна, следы влаги в зоне разъёма, перегрев.
  • При проверке мультиметром выход не изменяет уровень при имитации метки; на вход питания подаётся корректное напряжение, а проводка исправна.

Профилактика и уход

  • Регулярно очищайте оптическое окно мягкой безворсовой салфеткой с нейтральным средством; не используйте абразивы и агрессивные растворители.
  • Предусмотрите защиту от пыли и аэрозолей (экран, продувка сухим воздухом), особенно на участках нанесения клея и краски.
  • Соблюдайте радиус изгиба кабеля, делайте разгрузку натяжения, защищайте кабель от трения о движущиеся части.
  • Используйте защиту от перенапряжений и корректное заземление шкафа управления; согласовывайте нагрузку с push-pull выходом.
  • Периодически проверяйте крепёж и положение датчика, повторяйте Teach-in при смене материала, краски или освещения участка.
  • Храните запасной датчик для сокращения простоев при внезапном отказе.

Применяя эти рекомендации, датчик контраста DK21-9,5/9S50/110/124 Pepperl+Fuchs (418098) обеспечивает надёжную регистрацию печатных меток на различных подложках и упрощает переналадку линий при частой смене продукции.

Описание оборудования
Датчик контраста печатных меток, диапазон обнаружения 9,5 мм, RGB‑подсветка с прямоугольным световым пятном, внешнее обучение (Teach‑in), функция таймера, выход push‑pull, разъём M12

Характеристики

Производитель Pepperl+Fuchs



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик контраста Print mark contrast sensor DK21-9,5/9S50/110/124 Pepperl+Fuchs.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик контраста Print mark contrast sensor DK21-9,5/9S50/110/124 Pepperl+Fuchs на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
