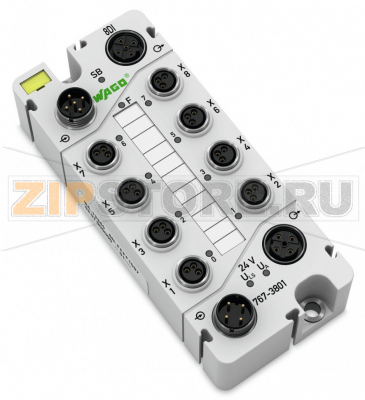

767 Series I/O System Модуль, 8 дискретных входов; тока; 8 x M8; светло-серые Wago 767-3801

Каталожный номер 767-3801
Розничная цена
196.72 $ с НДС
array(34) { ["id"]=> string(6) "171726" ["product_id"]=> string(6) "234340" ["id_1c"]=> NULL ["sku"]=> string(8) "767-3801" ["sort"]=> string(1) "0" ["name"]=> string(8) "767-3801" ["image_id"]=> string(1) "0" ["price"]=> float(18689) ["primary_price"]=> string(10) "196.720414" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "0" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(18689) ["unconverted_price"]=> float(196.72) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(18689) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dostupnost"]=> string(41) "Не доступен для заказа" } }
18689 с НДС
Последнее обновление базы:
-
+
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Краткое описание:

Дискретный модуль ввода регистрирует двоичные сигналы от выключателей, датчиков и бесконтактных переключателей (BERO).

Характеристики:

- 8 дискретных входов, 24 В пост. тока

- Возможность диагностики (для каждого модуля)

- Возможность параметризации (фильтр, инверсия, имитация и диагностика в реальном времени)

Комплект поставки:

  • Маркировочная карточка WMB для модуля, желтая (1 шт.)
  • Маркировочные полоски (1 шт.)
  • Защитные крышки M8 (2 шт.)

Технические данные

Number of digital inputs 8
Total number of channels (module) 8
тип сигнала Voltage
Type of signal voltage DC 24 V
Sensor connection 8 x (2-conductor, 3-conductor)
Input characteristic high-side switching
Входные характеристики Тип 2, в соотв. с IEC 61131-2
Input filter (digital) 0,1

ms
0,5

ms

Входной фильтр апп.: ? 80 мкс прогр. : параметризуется
Input current per channel for signal (0) max. 2,4

mA

Input current per channel for signal (1) typ. 7,3

mA

Input current per channel for signal (1) min. 6,4

mA

Input current per channel for signal (1) max. 7,4

mA

Напряжение сигнала (0) ?3 … +5 VDC
Напряжение сигнала (1) 11 … 30 VDC
Ширина данных процесса 1 байт данных + состояние
Parametrierbare Funktionen I/O diagnostics (per module): Short-circuit/overload of sensor supply; Undervoltage (ULS + UA)
Online simulation (per module): Diagnostics
Online simulation (per channel): Lock/unlock; simulation value: 0/1
Input filter (per channel): 0.1/ 0.5/ 3 /15 /20 ms/ filter off
Inversion (per channel): On/off
Защита Предохранитель обратной полярности для ULS + UA; предохранитель от короткого замыкания цепи питания датчика
System and sensor supply voltage DC 24 V(-25 … +30 %); Logik und Sensorik (ULS)
Current consumption: System and sensor 40

mA

Stromaufnahme System und Sensor Hinweis + Sensorik (max. 400 mA)
Field supply voltage DC 24 V (-25 … +30 %); Aktorik (UA), nur zur Weiterleitung
Current consumption, field supply (module with no external load) 5

mA

Изоляция 500 V supply/system bus

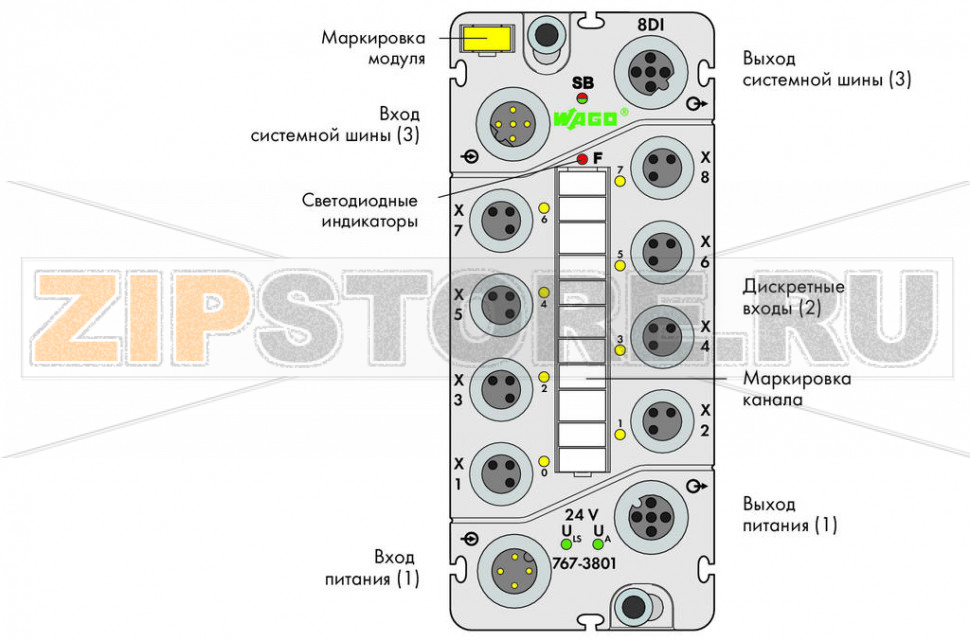

Indicators Red LED (F): Error status; Green/red/orange LED (SB): System bus status; Green LED (ULS, UA): Power supply status; Yellow/red LED (0 … 7): Status DI 1 … DI 8; Non-retentive displays
Current carrying capacity of the supply connections 8

A

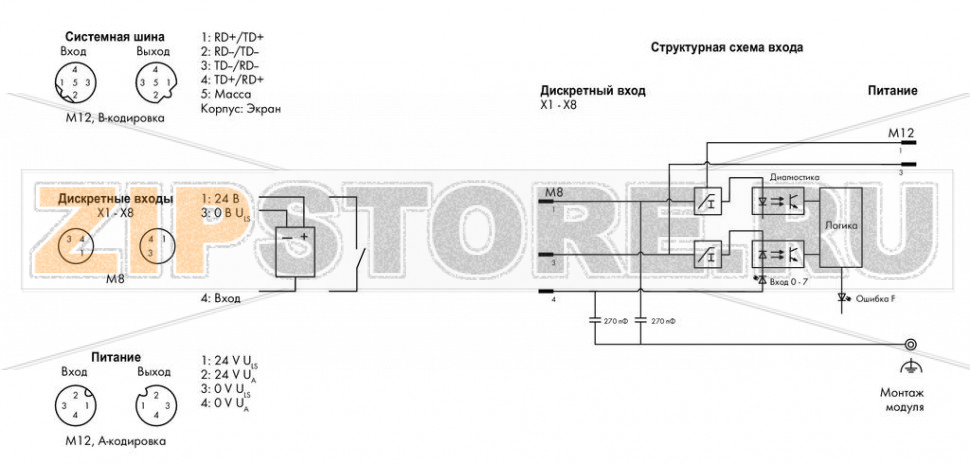

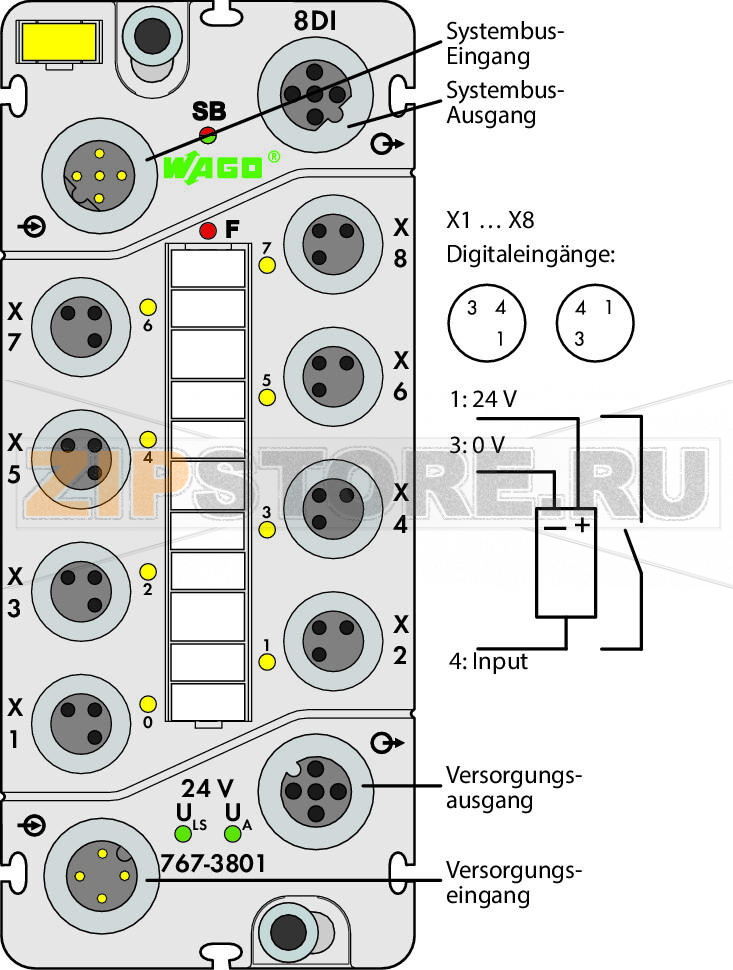

Данные соединения

Connection technology: In-/Outputs 8 x M8 connectors, 3 poles
Connection technology: field supply 1 x M12 plug, 4-pole, A-coded; 1 x Buchse M12, 4-polig, A-kodiert
Connection technology: system supply 1 x M12 socket, 4-pole, A-coded; 1 x M12 plug; 4-pole; A-coded
Connection technology: System bus 1 x Buchse M12, 5-polig, B-kodiert, geschirmt; 1 x Stecker M12, 5-polig, B-kodiert, geschirmt
Anschlussanforderung zulassige Leitungslange 30

m

Connection requirement (permissible cable type) Digital inputs: unshielded

Geometrical Data

Ширина 50 mm / 1.969 inch
Высота 35,7 mm / 1.406 inch
Длина 117 mm / 4.606 inch

Material Data

Цвет светло-серые
материал корпуса Полиамид (ПA), макролон (маркировочное покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без силикона
Вес 242

g

Маркировка соответствия CE
Заливка Полиуретан (ПУР); галоген, без силикона

Environmental Requirements

Surrounding air (operating) temperature -25 … 60 °C
Surrounding air (storage) temperature -40 … 85 °C
Степень защиты IP67
Класс защиты III
Рабочая высота ?1000 … 2000 m; air pressure: 1080 … 795 hPa
Относительная влажность воздуха (без конденсации) 95

%

Виброустойчивость 5g acc. to IEC 60068-2-6
Ударопрочность Short-term: 50g/11 ms/half-sine per IEC 60068-2-27; Long-term: 30g/6 ms/half-sine per IEC 60068-2-29
ЭМС - помехоустойчивость acc. to EN 61000-6-2
ЭМС - излучение помех acc. to EN 61000-6-4
Permissible H2S contaminant concentration at a relative humidity 75 % 0,1

ppm

Permissible SO2 contaminant concentration at a relative humidity 75 % 0,5

ppm

Коммерческие данные

Product Group 15 (Remote I/O)
Тип упаковки BOX
Country of origin DE
GTIN 4045454545185
Customs tariff number 85389099990

Характеристики

Производитель Wago
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
Доступность Не доступен для заказа
