Модуль дискретного вывода предоставляет 8 каналов, при этом имея ширину всего 12 мм (0,47"). Подключенная нагрузка переключается системой управления через дискретный выход. Все выходы оснащены защитой от короткого замыкания. Полевой и системный уровни электрически изолированы друг от друга.
| Количество дискретных выходов | 8 |
| Общее число каналов (модуль) | 8 |
| Тип сигнала | Напряжение |
| Напряжение сигнала | DC 24 В |

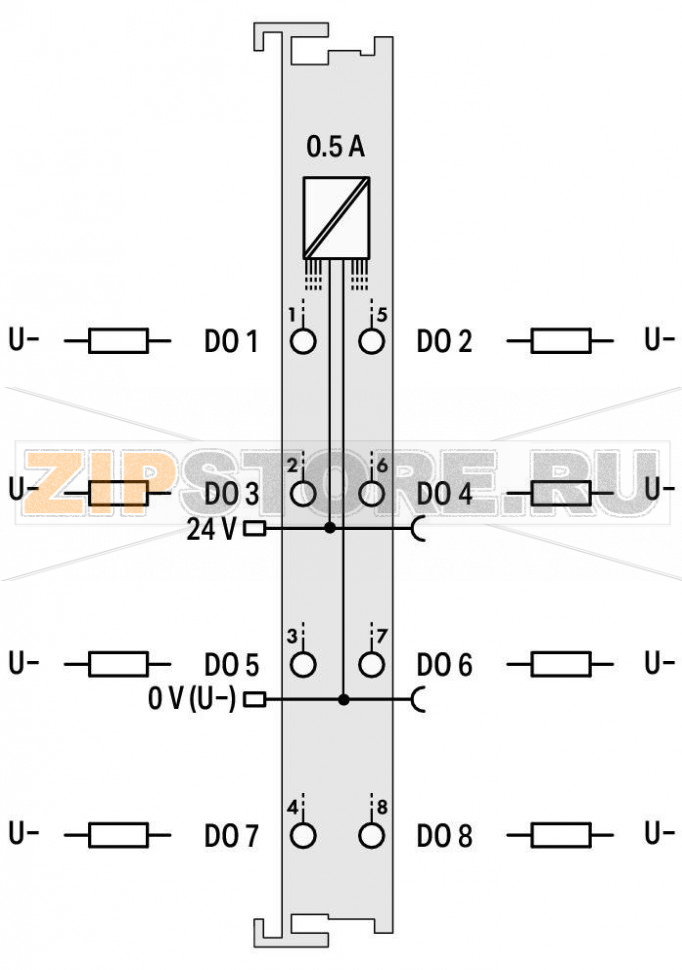

| Подключение исполнительных устройств | 8 x (1-проводная схема) |

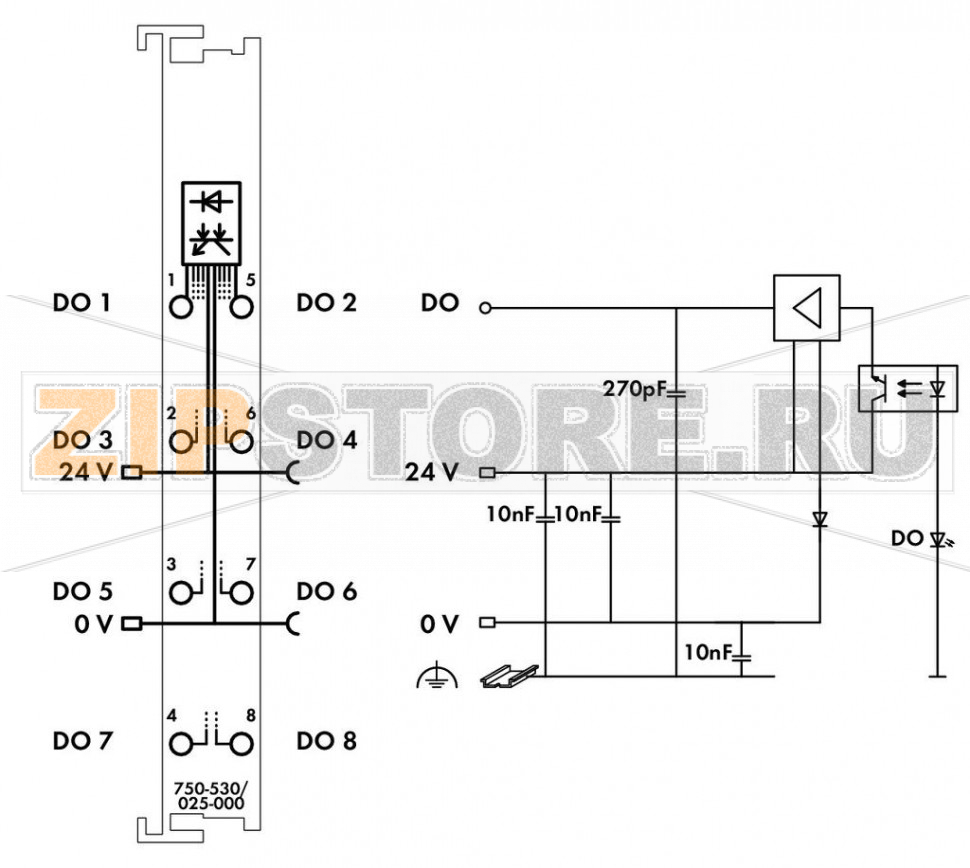

| Характеристика выхода | high-side (верхний ключ) |
| Ток выхода на канал | 0,5 А |
| Защита выходного тока | защита от короткого замыкания |
| Макс. частота коммутации | 2 kГц |
| Тип нагрузки | резистивная, индуктивная, лампы |
| Энергия, рассеиваемая при отключении индуктивной нагрузки (макс.) | 0,9 Дж |
| Внутренняя разрядность данных (макс.) | 8 бит |
| Системное напряжение питания | DC 5 В; через контактные дорожки данных |
| Потребление от системного питания (5 В) | 25 мА |
| Напряжение питания полевого уровня | DC 24 В (−25 … +30%); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт) |
| Потребление от полевого питания (модуль без внешней нагрузки) | 15 мА |
| Изоляция | 500 В система/питание |

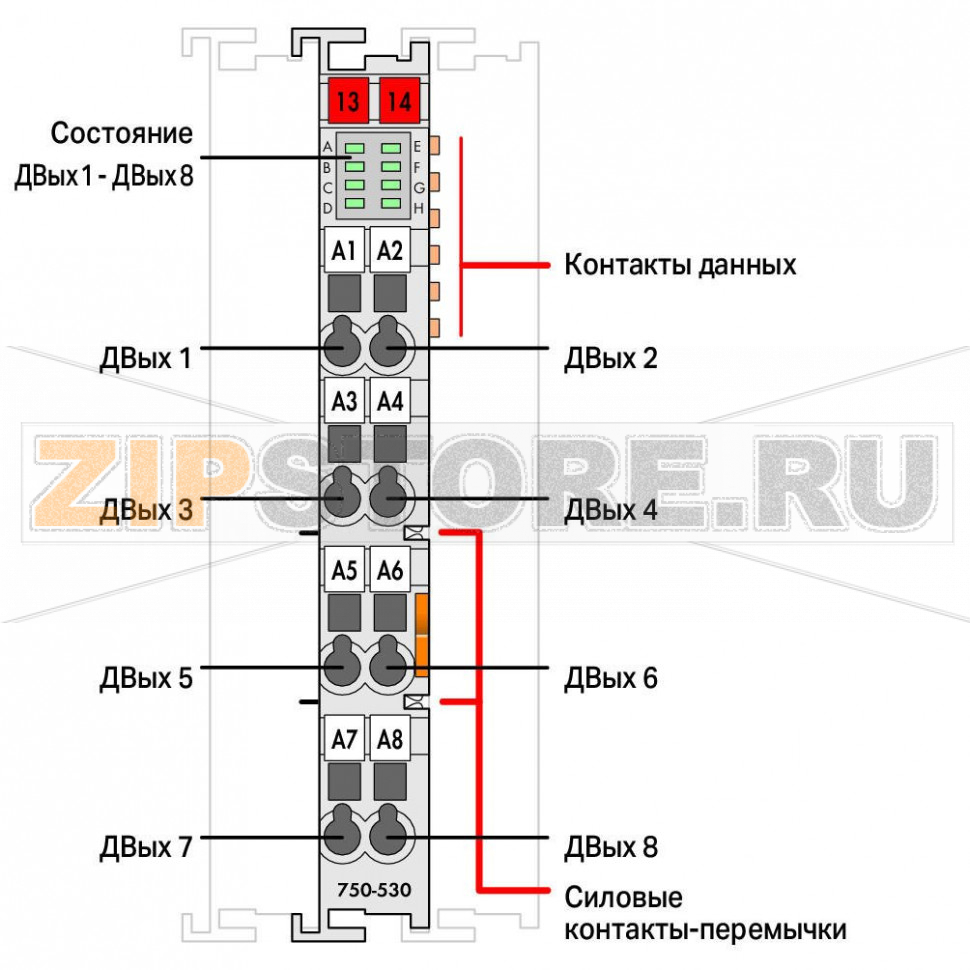

| Индикаторы | LED (A–H) зелёные: статус DO 1 … DO 8 |
| Количество входящих силовых перемычек | 2 |
| Количество исходящих силовых перемычек | 2 |
| Токовая нагрузочная способность силовых перемычек | 10 А |
| Технология подключения: входы/выходы | 8 x CAGE CLAMP® |
| Тип соединения (1) | входы/выходы |
| Сечение одножильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Сечение тонких многожильных проводников | 0,08 … 2,5 мм² / 28 … 14 AWG |
| Длина зачистки изоляции | 8 … 9 мм / 0.31 … 0.35" |
| Ширина | 12 мм / 0.472" |
| Высота | 100 мм / 3.937" |
| Длина | 67,8 мм / 2.669" |
| Длина от верхней кромки DIN-рейки 35 мм | 60,6 мм / 2.386" |
| Тип монтажа | DIN-рейка 35 мм |
| Цвет | светло-серый |
| Материал корпуса | поликарбонат, полиамид 6.6 |
| Вес | 49 г |
| Маркировка соответствия | CE |
| Температура окружающей среды (эксплуатация) | -20 … +60 °C |
| Температура окружающей среды (хранение) | -40 … +85 °C |
| Степень защиты | IP20 |
| Степень загрязнения | 2 по IEC 61131-2 |
| Высота установки | 0 … 2000 м |
| Положение при монтаже | горизонтально (стоя/лежа) или вертикально |
| Относительная влажность (без конденсации) | 95 % |
| Относительная влажность (кратковременная конденсация) | по классу 3K6 / IEC EN 60721-3-3 и E DIN 40046-721-3, с учетом диапазона температур −20 … +60 °C (кроме атмосферных осадков, воды и образования льда) |
| Устойчивость к вибрации | 4 g по IEC 60068-2-6 |
| Ударная прочность | 15 g по IEC 60068-2-27 |
| ЭМС — помехоустойчивость | по EN 61000-6-2, судовые применения |
| ЭМС — излучение помех | по EN 61000-6-4, судовые применения |
| Устойчивость к коррозионно-активным газам | по IEC 60068-2-42 и IEC 60068-2-43 |
| Допустимая концентрация H2S при 75% отн. влажности | 10 ppm |
| Допустимая концентрация SO2 при 75% отн. влажности | 25 ppm |
| Группа товара | 15 (Remote I/O) |
| Тип упаковки | BOX |
| Страна происхождения | DE |
| GTIN | 4045454753450 |
| Код ТН ВЭД | 85371098990 |

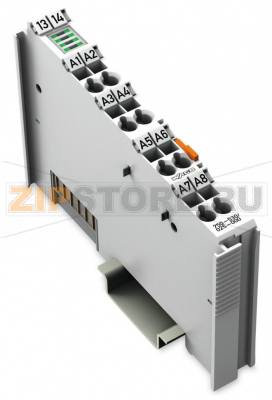

WAGO 750-530/025-000 — компактный модуль дискретных выходов для модульной системы WAGO-I/O-SYSTEM 750. Он используется для коммутации исполнительных устройств постоянного тока в промышленной автоматике, машиностроении, в инженерных системах зданий и на судах. Конструкция с верхним ключом обеспечивает подачу питания на нагрузку от общего плюса, а встроенная защита каналов повышает устойчивость к аварийным режимам. Светодиодная индикация по каждому каналу упрощает пусконаладку и диагностику, а пружинные клеммы CAGE CLAMP ускоряют монтаж без обслуживания.
Вариант 750-530/025-000 рассчитан на работу в жестких условиях окружающей среды. Покрытие печатной платы и применяемые материалы повышают стойкость к воздействию сернистых газов и вибраций, что важно для энергетики, транспорта и морских применений. Гальваническая изоляция между полевым и системным уровнями снижает риск распространения помех и повышает надежность всей шины ввода-вывода.
К выходу из строя могут приводить длительные перегрузки и частые короткие замыкания на нагрузке, неверное подключение питания или переполюсовка, превышение суммарного тока группы каналов, а также коммутация индуктивных нагрузок без дополнительных мер подавления ЭДС самоиндукции. Негерметичные шкафы, конденсация влаги и воздействие агрессивных газов ускоряют коррозию контактов. Опасны и импульсные перенапряжения от пусков двигателей или грозовых явлений при отсутствии защиты по питанию и сигнальным линиям.
О неисправности WAGO 750-530/025-000 свидетельствуют: отсутствие реакции нагрузки при подаче сигнала управления, индикация ошибки на соответствующем канале или постоянное свечение/отсутствие свечения индикатора вопреки командам; аномальный нагрев корпуса; срабатывание защиты источника питания; повторяющиеся сообщения диагностики контроллера о коротком замыкании или обрыве. Дополнительно рекомендуется измерить напряжение на выходном контакте при активной команде и проверить работу с заведомо исправной тестовой нагрузкой.
Применение этих рекомендаций повышает надежность модуля WAGO 750-530/025-000 и продлевает срок службы всей системы ввода-вывода в составе вашего контроллера.
