Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-342 Pro

Каталожный номер 98-0180010-12LF
Розничная цена
38 $ с НДС ≈ 3 611 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-342 Pro

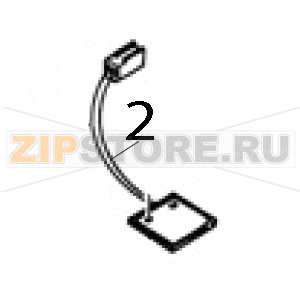

Запчасть на деталировке под номером: 2

Плата PCB-D в сборе — узел оптических датчиков для TSC TTP-342 Pro. В этом исполнении датчик зазора смещён на 4 мм вправо от центра, а рядом на плате расположен излучающий канал датчика красящей ленты (ribbon Tx). Смещённая версия применяется в конфигурациях, где зазор или метка идут не по средней линии: принтер находит границу этикетки по смещённой точке, поэтому геометрия платы и положение оптики здесь принципиальны. Деталь ставится в тракте подачи, напротив приёмного сенсора, и работает в паре с ним.

Назначение

Плата излучает свет в двух каналах. Канал зазора, смещённый вправо, просвечивает носитель и даёт главной плате сигнал о границе этикетки — по нему строится калибровка, задаётся длина формата и положение точки отрыва. Канал риббона подтверждает наличие красящей ленты и её остаток. Если оптика загрязнена или плата неисправна, принтер теряет ориентацию по носителю и останавливается с ошибкой.

Синонимы и варианты названия

Плата PCB-D, сенсорная плата зазора со смещением, gap sensor right offset 4mm, плата датчиков зазора и ленты, PCB-D ass'y offset, transmission sensor board. В заявках встречается как «плата правого смещения» и «плата верхних датчиков».

Признаки износа и когда нужна замена

  • Калибровка срывается: принтер не находит зазор и выдаёт ошибку носителя.
  • Печать уходит вверх или вниз по формату, длина этикетки определяется неверно.
  • Принтер не реагирует на окончание красящей ленты.
  • Ложные остановки с сообщением о зазоре при корректно заправленном рулоне.
  • Помутнение или скол оптического окна, следы клея, которые не удаляются очисткой.
  • Надрыв жгута, окисление или люфт разъёма на плате.

Уход и профилактика

  • Протирайте оптику безворсовой салфеткой с изопропиловым спиртом, без нажима.
  • Удаляйте пыль и обрезки прокладки из зоны сенсоров при замене рулона.
  • Контролируйте, чтобы жгут не тёрся о металлические кромки кожуха.
  • После установки выполняйте калибровку и проверяйте пробную печать на нескольких этикетках.

Что влияет на ресурс

  • Тип прокладки: ворсистые материалы дают пыль, которая садится на линзу.
  • Клеевой слой: клей с этикеток переносится на датчик при перемотке.
  • Влажность и перепады температуры, конденсат на оптике.
  • Способ очистки: растворители и грубая ткань царапают окно.
  • Натяжение носителя и перекосы, создающие вибрацию узла.

Комплектация

Поставляется в сборе, как на фото: плата сенсоров с жгутом и разъёмом. Крепёж и винты в комплект не входят.

Деталь предназначена для TSC TTP-342 Pro. Артикул 98-0180010-12LF — исполнение со смещением датчика зазора на 4 мм вправо; центральная версия имеет артикул 98-0180010-11LF и с этой платой не взаимозаменяема. Перед заказом сравните расположение датчика на своей плате и уточните смещение: ошибка в этом параметре даёт стабильные сбои калибровки.

Характеристики

Производитель TSC
Модель TTP-342 Pro
Тип запчасти Датчик (сенсор)
Название запчасти на английском языке (En) PCB-D ass’y (Gap / Ribbon Tx sensor, and gap sensor right offset 4mm from the center) TSC TTP-342 Pro



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-342 Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата PCB-D в сборе (датчики зазора и Tx риббона, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-342 Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
