Плата PCB-E1 в сборе (датчик зазора Rx и чёрной метки, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-244 Pro

Каталожный номер 98-0180044-30LF
Розничная цена
38 $ с НДС ≈ 3 611 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

PCB-E1 ass’y (Gap Rx/Black line sensor, and right offset 4mm from the center) TSC TTP-244 Pro

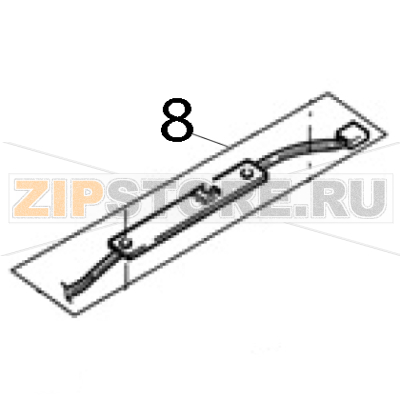

Запчасть на деталировке под номером: 8

Плата PCB-E1 в сборе — приёмная часть системы датчиков термопринтера TSC TTP-244 Pro. На ней собраны приёмник датчика зазора и датчик чёрной метки, а головка датчика зазора смещена на 4 мм вправо от центра согласно названию позиции. Узел устанавливается напротив передающей платы и сообщает контроллеру, где заканчивается одна этикетка и начинается следующая. Вместе с передающей платой он образует единый сенсорный узел, поэтому заменять половину пары на деталь другого исполнения не стоит.

Назначение

Плата принимает излучение, прошедшее через носитель, и преобразует его в электрический сигнал. Чувствительность канала подбирается под тип носителя: подложка пропускает свет иначе, чем этикетка с покрытием. По уровню сигнала контроллер различает этикетку, подложку и чёрную метку, а значит, выставляет начало печати и шаг подачи. Второй канал отвечает за работу по носителю с меткой. Оба канала обслуживаются одним узлом, поэтому замена платы восстанавливает и определение зазора, и печать по метке. Если приёмник загрязнён или повреждён, принтер теряет границу этикетки, и печать сдвигается на каждом следующем оттиске.

Синонимы и варианты названия

В заявках деталь называют платой PCB-E1 в сборе, приёмной платой датчика зазора, узлом датчика чёрной метки, платой датчиков Rx; английское название — PCB-E1 ass'y (Gap Rx / Black Line sensor, right offset 4mm from the center).

Признаки износа и когда нужна замена

  • Калибровка носителя прерывается ошибкой датчика.
  • Печать смещается по шагу, изображение наезжает на зазор.
  • Принтер не видит чёрную метку и работает только по зазору.
  • Сигнал пропадает периодически, ошибка повторяется через несколько этикеток.
  • На оптических элементах виден плотный налёт клея или пыли, не снимаемый чисткой.
  • Повреждены разъём, дорожки или крепление платы.

Уход и профилактика

  • Осматривать приёмную оптику при каждой замене рулона.
  • Удалять пыль мягкой грушей или сухой салфеткой без ворса.
  • Не использовать растворители, оставляющие плёнку на оптике.
  • Проверять плотность посадки шлейфа после обслуживания.
  • Выполнять калибровку после чистки и замены узла.

Что влияет на ресурс

  • Качество этикеток и количество клея на кромках.
  • Пыльность помещения и наличие абразивных частиц.
  • Ресурс работы принтера и доля печати по чёрной метке.
  • Влажность, конденсат и температура в помещении.
  • Качество монтажа: перекос платы и натяжение шлейфа.

Плата поставляется для принтера TSC TTP-244 Pro, артикул 98-0180044-30LF. При подборе сверяют модель, смещение датчика и исполнение разъёма: приёмная плата работает только в паре с соответствующей передающей. Если ошибка датчика появилась внезапно, сначала стоит исключить загрязнение оптики, и лишь затем менять узел.

Характеристики

Производитель TSC
Модель TTP-244 Pro
Тип запчасти Датчик (сенсор)
Название запчасти на английском языке (En) PCB-E1 ass’y (Gap Rx/Black line sensor, and right offset 4mm from the center) TSC TTP-244 Pro



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Плата PCB-E1 в сборе (датчик зазора Rx и чёрной метки, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-244 Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Плата PCB-E1 в сборе (датчик зазора Rx и чёрной метки, датчик зазора со смещением 4 мм вправо от центра) TSC TTP-244 Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
