Винт притягивает элементы нижней крышки к основанию и фиксирует взаимное положение деталей узла.

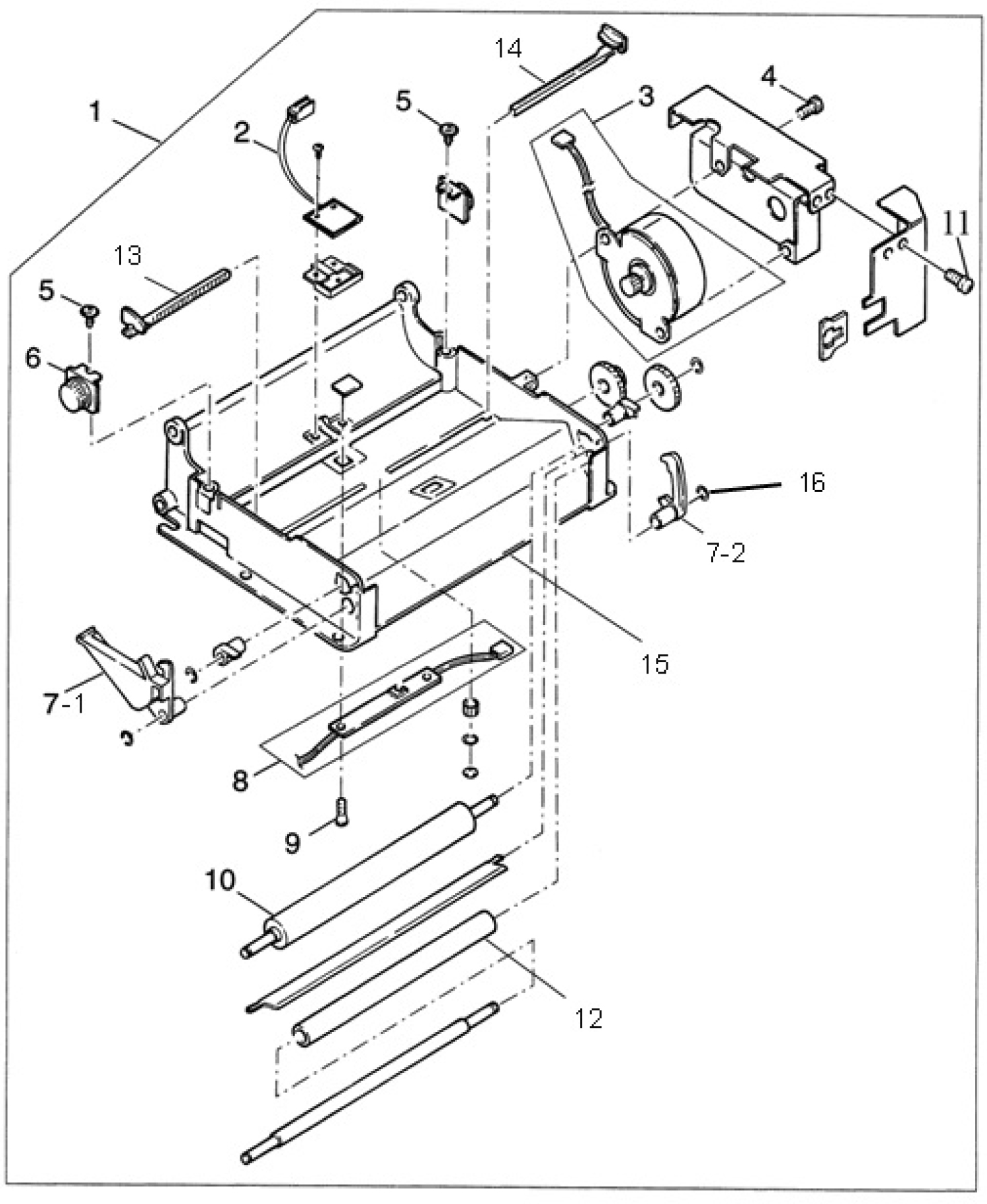

Запчасть на деталировке под номером: 9
Винт этого типоразмера не требует гайки: резьба нарезается в самом пластике при первом вворачивании.
Запчасть на деталировке под номером: 5
Винт стягивает нижнюю крышку с механизмом и удерживает их взаимное положение. От равномерности затяжки зависит, насколько ровно крышка ложится по контуру и сохраняется ли зазор в тракте подачи.
Запчасть на деталировке под номером: 4
Двигатель преобразует управляющие импульсы платы в поворот вала, за счёт чего лента продвигается ровно на нужную величину между циклами печати.
Запчасть на деталировке под номером: 3
Демпфер принимает на себя часть динамической нагрузки от подвижных деталей и снижает передачу вибрации на корпус.
Запчасть на деталировке под номером: 6
Нижняя часть корпуса защищает внутренние узлы от пыли и повреждений, а также придаёт основанию принтера жёсткость.
Запчасть на деталировке под номером: 14
По узлу проходит носитель после подачи: здесь расположены опорный вал, прижимные элементы и посадочные места под датчики.
Запчасть на деталировке под номером: 1
Плата формирует излучение, которое проходит через носитель и принимается ответным датчиком.
Запчасть на деталировке под номером: 2
Плата принимает излучение, прошедшее через носитель, и преобразует его в электрический сигнал.
Запчасть на деталировке под номером: 8
Валик выполняет две функции: создаёт прижим носителя к печатающей головке и обеспечивает точную протяжку ленты.
Запчасть на деталировке под номером: 10
Рейка передаёт перемещение внутри механизма нижней крышки: при вращении ответной шестерни она смещается по направляющей и двигает связанный с ней элемент.
Запчасть на деталировке под номером: 12
Рейка передаёт движение от шестерни к подвижной части механизма и удерживает её в заданном положении за счёт постоянного зацепления.
Запчасть на деталировке под номером: 13
Рычаг передаёт усилие от руки оператора на механизм фиксации каретки. При повороте он освобождает зацеп, и каретка получает свободу перемещения, что необходимо для установки этикеток, чистки головки и замены расходных материалов.
Запчасть на деталировке под номером: 7-1
Рычаг относится к крепежу и механике каретки: он не связан с электроникой, поэтому его состояние сказывается только на механике прижима и удобстве обслуживания.
Запчасть на деталировке под номером: 7-2
Кольцо удерживает ролики, шестерни и втулки на валу, не давая им сдвигаться вдоль оси при работе привода.
Запчасть на деталировке под номером: 11
