Шпиндель подмотки риббона с шестерней TSC TTP-344M Pro

Каталожный номер 98-0240024-00LF
Розничная цена
105 $ с НДС ≈ 9 976 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

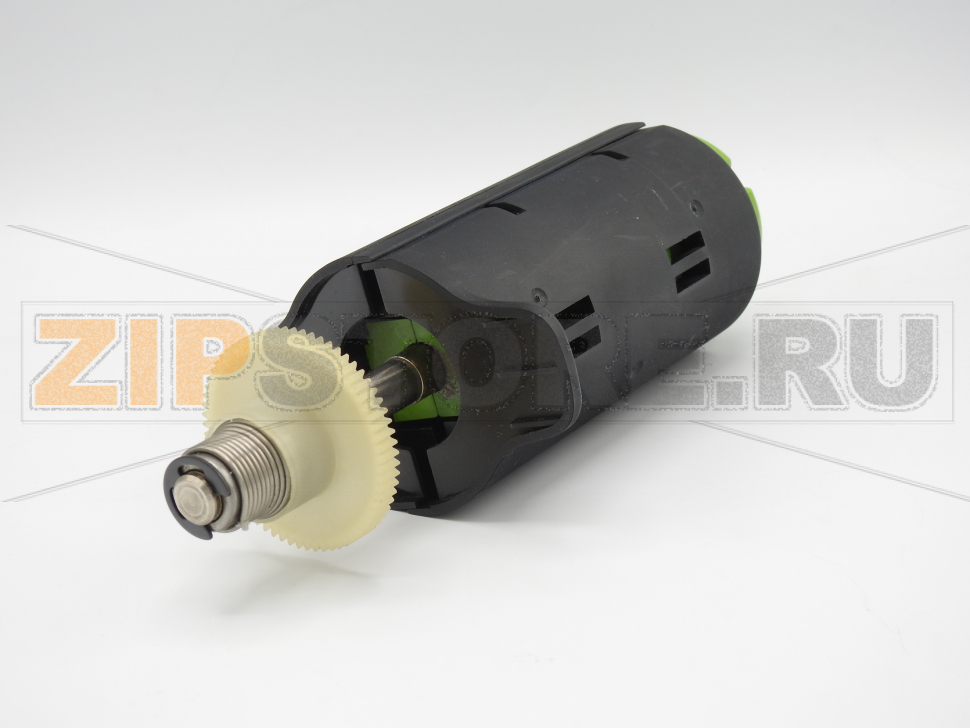

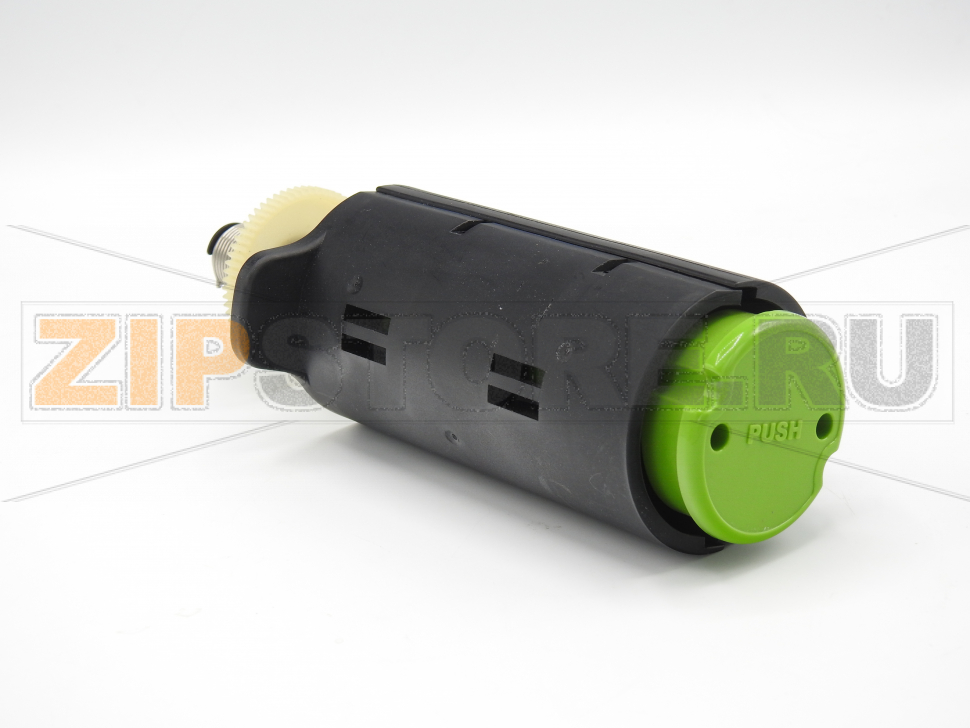

Шпиндель подмотки риббона с шестерней TSC TTP-344M Pro
Запчасть на сборочном чертеже под номером: 4
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: Ribbon rewind spindle assembly (Including gear)

Шпиндель подмотки риббона с шестернёй — узел термопринтера TSC TTP-344M Pro, который наматывает отработанную красящую ленту. Деталь устанавливается в механизм подмотки и представляет собой вал с посадочной частью под втулку риббона и зубчатым колесом, через которое передаётся вращение от привода. Узел поставляется в сборе, поэтому шестерня не подбирается отдельно.

Назначение

При термотрансферной печати риббон расходуется и должен отводиться с постоянным натяжением. Шпиндель принимает ленту на втулку и вращается строго согласованно с подачей носителя: рассогласование приводит к складкам, обрыву ленты и пропускам в отпечатке. Зубчатое колесо связывает вал с редуктором подмотки и задаёт передаточное отношение узла. От состояния шпинделя зависит не только качество печати, но и сохранность двигателя подмотки.

Синонимы и варианты названия

Узел указывают как шпиндель подмотки риббона, вал подмотки ленты, шпиндель приёмной катушки, узел подмотки риббона с шестернёй, ribbon rewind spindle assembly, take-up spindle. Уточнение «с шестернёй» важно: в продаже встречаются отдельные валы без колеса.

Признаки износа и когда нужна замена

  • Риббон наматывается с перекосом, образуются складки и заломы.
  • Лента проскальзывает, натяжение нестабильно.
  • Зубья шестерни смяты, слышен ритмичный треск при подмотке.
  • Втулка риббона сидит на валу с люфтом.
  • Вал проворачивается под нагрузкой или заклинивает.
  • На посадочной поверхности видны выработка и следы смятия.

Уход и профилактика

  • Устанавливайте втулку риббона по оси, без перекоса и удара о торец.
  • Очищайте вал и шестерню от клея и пыли при каждой смене ленты.
  • Наносите смазку на зубчатое зацепление умеренно, не допуская избытка.
  • Проверяйте правильность заправки риббона по схеме тракта.
  • Не проворачивайте шпиндель руками против направления подмотки.

Что влияет на ресурс

  • Качество риббона и геометрия его втулки.
  • Правильность заправки и натяжение ленты.
  • Состояние шестерён редуктора подмотки.
  • Загрязнение узла пылью и клеем.
  • Температура в зоне механизма при длительной печати.
  • Суммарный пробег принтера и интенсивность смены ленты.

Узел применяется в термопринтере TSC TTP-344M Pro, артикул 98-0240024-00LF. При заказе уточняйте, что поставка включает шестерню, и сверяйте артикул с деталировкой вашего выпуска: посадка вала у разных ревизий механизма отличается. Проверяйте состояние ответных шестерён редуктора перед установкой новой детали.

Характеристики

Производитель TSC
Модель TTP-344M Pro
Запчасть предназначена для термопринтера
Тип запчасти Шпиндель
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Шпиндель подмотки риббона с шестерней TSC TTP-344M Pro .

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Шпиндель подмотки риббона с шестерней TSC TTP-344M Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
