ЖК-дисплей TSC TTP-344M Pro

Каталожный номер 98-0470016-00LF
Розничная цена
151 $ с НДС ≈ 14 346 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

ЖК-дисплей TSC TTP-344M Pro
Запчасть на сборочном чертеже под номером: 7
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: LCD panel assembly (Including LCD panel board assembly)

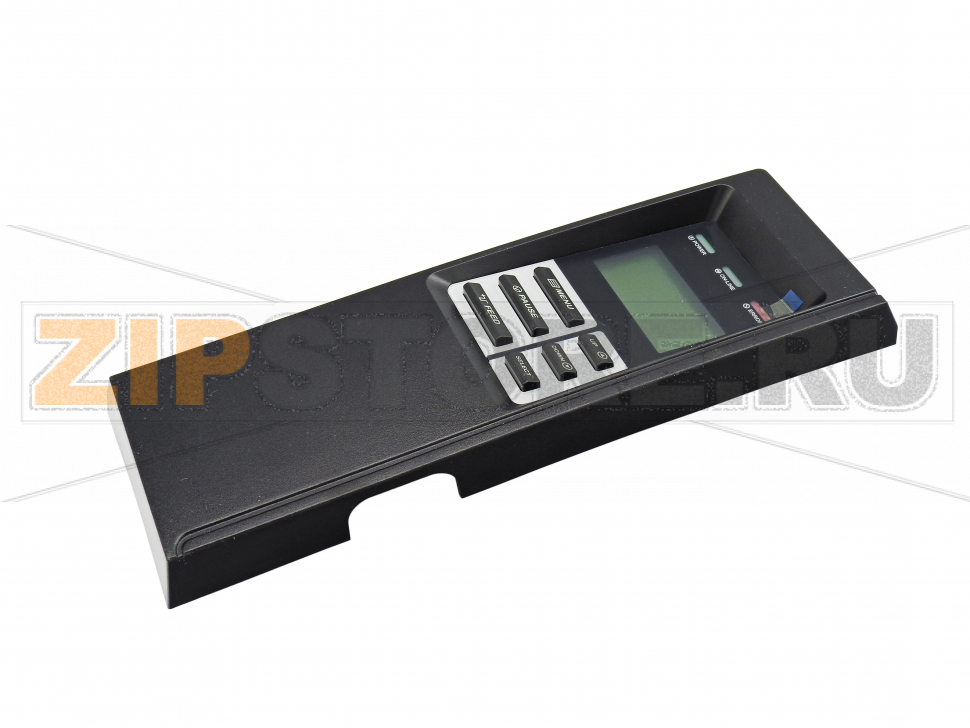

ЖК-дисплей — узел панели управления принтера TSC TTP-344M Pro. На фото деталь показана в собранном виде: корпус панели с окном жидкокристаллического экрана, три светодиодных индикатора и блок клавиш. Дисплей отображает меню настроек, параметры печати и сообщения об ошибках, а клавиши служат для навигации по меню и управления заданиями. Узел устанавливается в верхней части корпуса и подключается шлейфом к основной плате.

Назначение

Панель служит интерфейсом между оператором и принтером: через неё выставляются параметры печати, выполняется калибровка носителя и считываются коды неисправностей. Индикаторы POWER, ON LINE и ERROR показывают состояние питания, готовность к работе и наличие ошибки, а клавиши MENU, PAUSE, FEED, UP, DOWN и SELECT позволяют пройти по меню и запустить нужную операцию. При отказе дисплея принтер может печатать, но настройка и диагностика становятся невозможными, поэтому узел меняют при появлении дефектов изображения или отказе клавиш.

Синонимы и варианты названия

ЖК-дисплей; LCD panel assembly; панель управления с дисплеем; дисплей принтера; модуль индикации TTP-344M Pro.

Признаки износа и когда нужна замена

  • На экране появились тёмные или светлые полосы, часть символов не читается.
  • Изображение пропадает при прогреве или после нескольких минут работы.
  • Подсветка не включается, хотя принтер работает и печатает.
  • Клавиши не срабатывают или срабатывают через раз, требуется сильное нажатие.
  • Индикаторы POWER, ON LINE или ERROR не загораются при подаче питания.
  • Шлейф повреждён, разъём не держится в гнезде.

Уход и профилактика

  • Протирать окно дисплея мягкой сухой безворсовой тканью.
  • Не применять спирт и растворители к плёнке экрана и надписям на клавишах.
  • Не нажимать клавиши инструментами и не прилагать избыточное усилие.
  • Проверять посадку шлейфа при снятии верхней крышки.
  • Оберегать панель от прямого солнечного света и нагрева.

Что влияет на ресурс

  • Интенсивность нажатий на клавиши в течение смены.
  • Температура внутри корпуса и качество вентиляции.
  • Качество шлейфа и надёжность его фиксации в разъёме.
  • Стабильность питания принтера.
  • Пыль и клеевая грязь, попадающие на панель.
  • Механические нагрузки при переноске и установке принтера.

Маркировка

На фото читаются надписи на клавишах — MENU, PAUSE, FEED, UP, DOWN, SELECT — и обозначения индикаторов POWER, ON LINE, ERROR. Заводской номер детали на снимке не виден.

ЖК-дисплей предназначен для принтера TSC TTP-344M Pro, артикул 98-0470016-00LF. При заказе сверяйте артикул с маркировкой на плате панели и проверяйте тип шлейфа: у близких моделей различаются расположение разъёма и набор клавиш.

Характеристики

Производитель TSC
Модель TTP-344M Pro
Запчасть предназначена для термопринтера
Тип запчасти Дисплей Экран
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках ЖК-дисплей TSC TTP-344M Pro.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена ЖК-дисплей TSC TTP-344M Pro на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
