Датчик риббона TSC MH340P

Каталожный номер 98-0240026-00LF
Розничная цена
42 $ с НДС ≈ 3 991 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Датчик риббона для принтера TSC MH340P

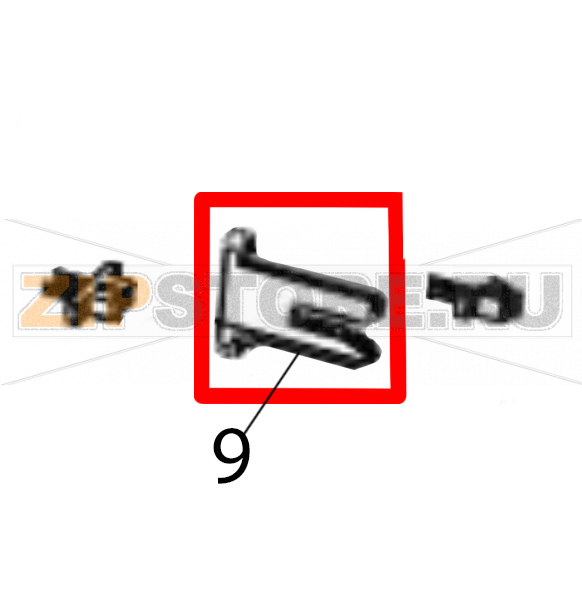

Запчасть на деталировке под номером: 9
Название запчасти TSC на английском языке: Ribbon end sensor assembly MH340P.

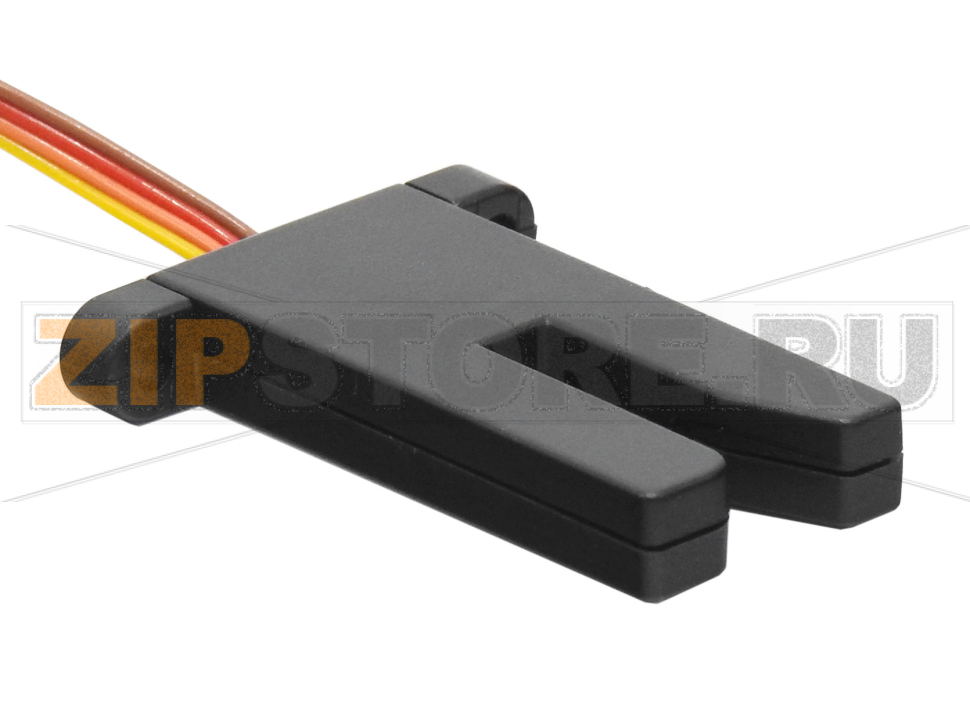

Датчик риббона TSC MH340P — оптический сенсор, который контролирует наличие и окончание красящей ленты в тракте термопринтера. На фотографиях деталь видна как чёрный корпус с двумя выступами, между которыми остаётся рабочий зазор, и отходящий от корпуса трёхпроводной кабель с разъёмом. Узел устанавливается в зоне подачи риббона и передаёт сигнал плате управления.

Назначение

Принтер должен знать, есть ли в механизме красящая лента и не закончилась ли она. По сигналу датчика формируется ошибка окончания риббона, и печать останавливается до замены рулона — иначе часть задания уйдёт на этикетку без переноса краски. Такая форма корпуса характерна для сенсора, который срабатывает, когда контролируемый элемент оказывается в зазоре между выступами.

Сигнал используется и при калибровке: принтер проверяет состояние тракта и определяет, в каком режиме работать. Если датчик загрязнён или повреждён, ложные срабатывания появляются задолго до реального окончания ленты, и работа останавливается без причины.

Синонимы и варианты названия

Деталь называют датчик риббона, датчик окончания красящей ленты, сенсор конца риббона, узел датчика ленты, ribbon end sensor assembly, ribbon end sensor. В заявках встречается сокращение «датчик ленты» — по нему легко перепутать позицию с датчиком носителя, поэтому ориентируются на артикул.

Признаки износа и когда нужна замена

  • Принтер сообщает об окончании ленты при полном рулоне.
  • Ошибка возникает периодически и исчезает после открытия крышки.
  • Печать продолжается, когда лента уже закончилась.
  • В зазоре между выступами виден клей, пыль или обрывок плёнки.
  • Кабель повреждён, жилы переломлены у корпуса или у разъёма.
  • Корпус датчика треснул или потерял посадку на кронштейне.

Уход и профилактика

  • Очищайте рабочий зазор сухой безворсовой салфеткой без растворителей.
  • Не применяйте острые предметы: ими легко поцарапать оптические окна.
  • Следите за натяжением кабеля, чтобы он не тёрся о подвижные части.
  • Проверяйте плотность посадки разъёма после обслуживания механизма.
  • После замены выполняйте калибровку и проверяйте реакцию на отсутствие ленты.

Что влияет на ресурс

  • Загрязнение клеем и бумажной пылью в зоне зазора.
  • Качество и тип красящей ленты, ровность её намотки.
  • Температура в зоне печатающего механизма.
  • Механические нагрузки на кабель при открывании крышки.
  • Стабильность питания и отсутствие статических разрядов.

Комплектация

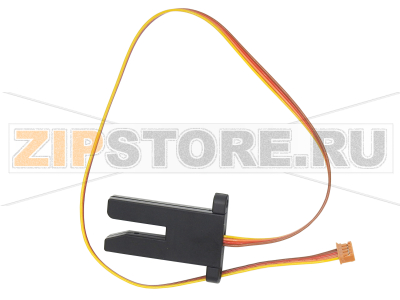

На фотографиях деталь показана вместе с кабелем и ответным разъёмом: провод выходит из корпуса и заканчивается колодкой, то есть узел поставляется в сборе с проводкой, а не как отдельный сенсор без выводов.

Датчик применяется в принтере TSC MH340P, артикул 98-0240026-00LF. При заказе сверяйте длину кабеля и тип колодки с вашей ревизией механизма, а также расположение посадочного места: узел ставится в конкретный паз и при перекосе работает нестабильно.

Характеристики

Производитель TSC
Модель MH340P
Запчасть предназначена для термопринтера
Тип запчасти Датчик (сенсор)
Совместимые каталожные номера SP-MH241-0037 - TSC
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик риббона TSC MH340P.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик риббона TSC MH340P на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
