В отличие от неподвижных ограничителей, такой узел подстраивается под фактическую ширину рулона без замены деталей.

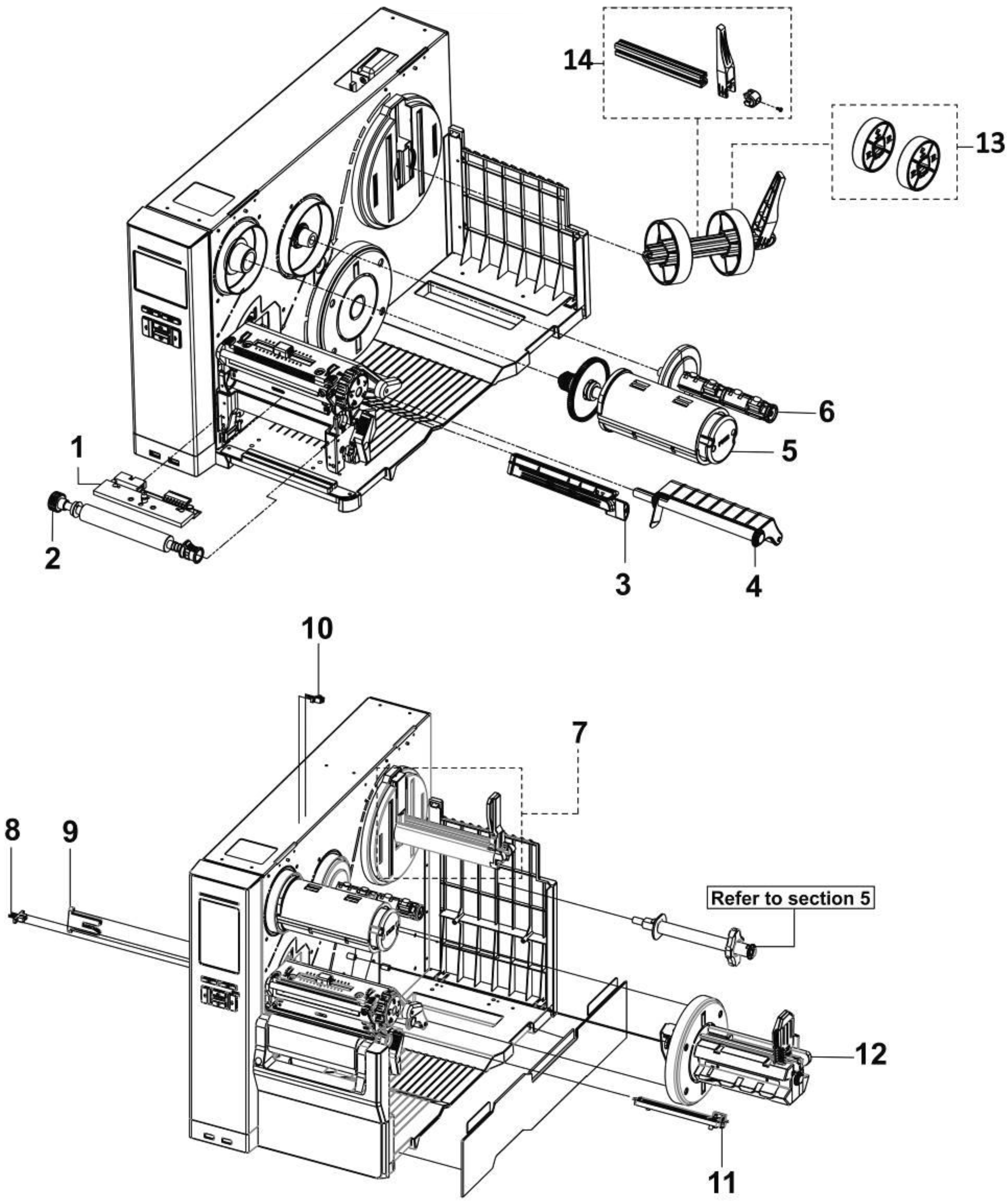

Запчасть на деталировке под номером: 11
Название запчасти TSC на английском языке: Label guide module MH340P.
Запчасть на деталировке под номером: 1
Основная работа детали — удерживать материал в постоянном контакте с печатающей линейкой и одновременно передавать ему движение от привода.
Запчасть на деталировке под номером: 2
Название запчасти TSC на английском языке: Platen roller assembly MH340P.
Шпиндель принимает отработанную ленту и удерживает её с заданным натяжением, пока термоголовка переносит краску на этикетку.
Запчасть на деталировке под номером: 5
Шпиндель фиксирует втулку рулона и не даёт ленте смещаться вдоль оси во время работы. Лепестки втулки поджимают картонную гильзу изнутри, а фланец ограничивает рулон с торца и защищает его кромку.
Запчасть на деталировке под номером: 6
Название запчасти TSC на английском языке: Ribbon supply spindle assembly MH340P
Узел отслеживает вращение шпинделя и передаёт сигнал на плату управления. По этим данным принтер контролирует, что риббон действительно расходуется, и определяет момент окончания ленты.
Запчасть на деталировке под номером: 10
Название запчасти TSC на английском языке: Ribbon encoder sensor assembly MH340P.
Датчик служит для блокировки печати при открытой головке, входит в цепь защиты механизма наряду с концевыми элементами крышки и обеспечивает корректную работу сервисных процедур: калибровки, протяжки, диагностики.
Запчасть на деталировке под номером: 8
Название запчасти TSC на английском языке: TPH Open sensor assembly MH340P.
Датчик риббона для принтера TSC MH340P
Запчасть на деталировке под номером: 9
Название запчасти TSC на английском языке: Ribbon end sensor assembly MH340P.
Узел объединяет чувствительные элементы и элементы их крепления в единый блок, что упрощает замену: не нужно позиционировать отдельные компоненты, достаточно установить модуль на штатное место.
Запчасть на деталировке под номером: 3
Узел принимает на себя неравномерность размотки: рулон на шпинделе вращается толчками, особенно если он тяжёлый или втулка сидит плотно.
Запчасть на деталировке под номером: 4
Название запчасти TSC на английском языке: Media damper assembly MH340P.
Держатель принимает втулку рулона и фиксирует его от смещения по ширине. Направляющие и упоры удерживают носитель в одной плоскости, чтобы лента не уходила в сторону и не задевала края механизма.
Запчасть на деталировке под номером: 7
Название запчасти TSC на английском языке: Label supply spindle assembly MH340P.
Узел нагревает термочувствительный слой этикетки и формирует изображение построчно, точка за точкой.
Запчасть на деталировке под номером: 1
Смотчик создаёт натяжение и наматывает отработанную подложку, обеспечивая стабильную подачу материала через печатающую голову.
Запчасть на деталировке под номером: 12
Название запчасти TSC на английском языке: Internal rewinder assembly MH340P.
