Датчик черной метки TSC TTP-345

Каталожный номер 98-0250016-30LF
Розничная цена
21 $ с НДС ≈ 1 996 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 2 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Датчик черной метки для принтера TSC TTP-345
Запчасть на сборочном чертеже под номером: 17
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: BLACK MARK SENSOR ASS’Y

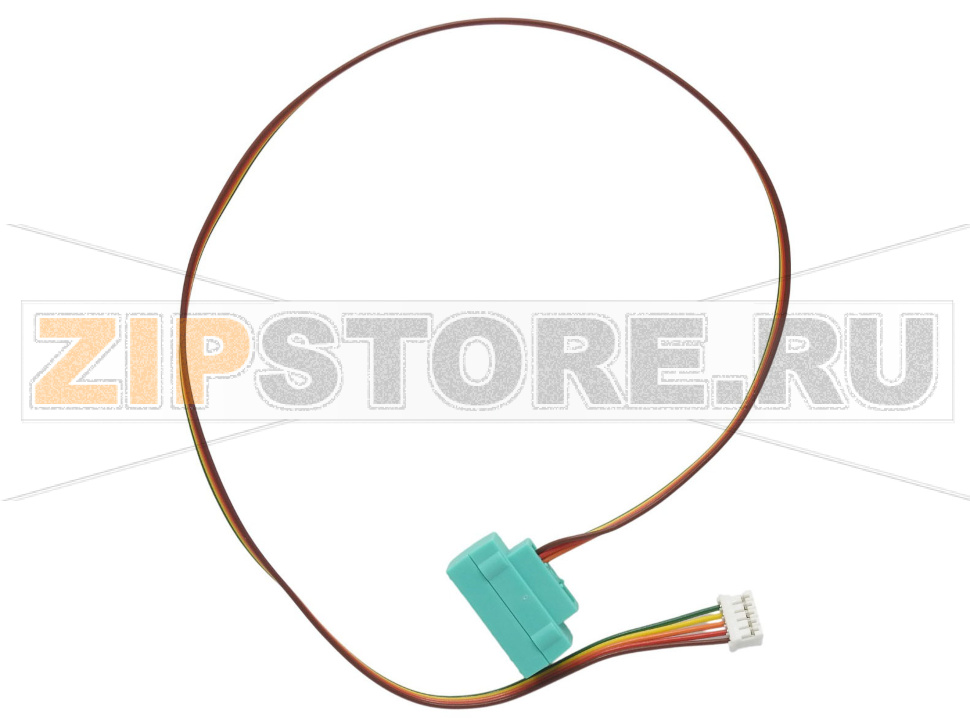

Датчик чёрной метки для принтера TSC TTP-345 — оптический узел, который распознаёт тёмную метку на обратной стороне носителя и служит точкой отсчёта формата. Он устанавливается в тракте подачи под носителем и работает в паре с излучателем: приёмник фиксирует изменение отражённого сигнала. На фото виден корпус датчика с жгутом из нескольких проводников и разъёмом для подключения к плате.

Назначение

Датчик определяет момент, когда под оптикой проходит чёрная метка, и по этому событию принтер отсчитывает начало следующего формата. Такая схема применяется для носителей без прозрачных промежутков: с меткой на обороте, на плотных материалах и на этикетках сложной формы. Стабильный сигнал датчика обеспечивает совпадение точки отрыва и отсутствие сдвига печати по длине этикетки. При потере сигнала калибровка не проходит, и принтер либо останавливается с ошибкой, либо начинает печатать с середины формата.

Синонимы и варианты названия

Датчик чёрной метки, датчик тёмной метки, оптический датчик метки, black mark sensor, black mark sensor assembly. В заявках встречается как «датчик метки» и «фотоприёмник метки».

Признаки износа и когда нужна замена

  • Калибровка по чёрной метке не проходит, принтер сообщает об ошибке.
  • Печать смещается по формату, метка определяется не с первого раза.
  • Датчик срабатывает ложно при нормально заправленном носителе.
  • Окно оптики загрязнено или помутнело, налёт не снимается очисткой.
  • Повреждён жгут, переломлены проводники у корпуса.
  • Окислены контакты разъёма, сигнал пропадает при вибрации.

Уход и профилактика

  • Протирайте окно датчика мягкой безворсовой тканью при каждой замене рулона.
  • Не применяйте абразивы и растворители, повреждающие оптику.
  • Удаляйте пыль и частицы клея из зоны установки датчика.
  • Следите за тем, чтобы жгут не перетирался о металлические кромки.
  • Проверяйте плотность посадки разъёма после обслуживания.

Что влияет на ресурс

  • Тип носителя: плотные материалы и материалы с меловой основой загрязняют оптику быстрее.
  • Запылённость помещения и количество ворса.
  • Частота смены рулонов и аккуратность заправки.
  • Температура и влажность в рабочей зоне.
  • Вибрация и качество крепления датчика.
  • Состояние питающего напряжения и заземления принтера.

Комплектация

На фото узел показан вместе с жгутом проводников и ответным разъёмом: датчик поставляется в сборе с кабелем.

Датчик применяется в принтере TSC TTP-345, артикул 98-0250016-30LF. При заказе уточните модель принтера и сверьте форму корпуса и разъём со сборочным рисунком: у соседних моделей датчики отличаются исполнением. Проверьте также состояние ответной части разъёма на плате, чтобы после замены сигнал был устойчивым.

Характеристики

Производитель TSC
Модель TTP-345
Запчасть предназначена для термопринтера
Тип запчасти Датчик (сенсор)
Фото актуальное Да
