Датчик разрыва этикеток (принимающий) TSC TTP-345

Каталожный номер 98-0250024-10LF
Розничная цена
12 $ с НДС ≈ 1 141 ₽ с НДС
-
+
Купить в 1 клик

Наличие на складах:

Москва: 3 шт.

Санкт-Петербург: 0 шт.

Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Датчик разрыва этикеток (принимающий) для принтера этикеток TSC TTP-345
Запчасть на сборочном чертеже под номером: 13
Количество запчастей в комплекте: 1
Название запчасти TSC на английском языке: GAP SENSOR (RECEIVER) PCB ASS’Y

Датчик разрыва этикеток (принимающий) — приёмная часть оптической пары, которая определяет границу между этикетками в термопринтере TSC TTP-345. На фото деталь показана как небольшая плата зелёного цвета с чёрным приёмным элементом, прозрачным оптическим окном и контактным разъёмом. Приёмник работает вместе с излучателем: он ловит сигнал, прошедший через носитель, и по изменению уровня определяет разрыв или край этикетки.

Назначение

Приёмная плата преобразует оптический сигнал в электрический и передаёт его в плату управления. По её показаниям принтер находит промежуток между этикетками и выставляет позицию начала печати. Если приёмник загрязнён или повреждён, принтер «теряет» этикетку: подача уходит вперёд, печать начинается со смещением или устройство останавливается с ошибкой калибровки.

Деталь поставляется в сборе, то есть как плата с установленным приёмным элементом и разъёмом. Замена выполняется при выходе из строя самого фотоприёмника или при повреждении платы, когда чистка и калибровка уже не помогают.

Синонимы и варианты названия

В заявках позицию указывают как датчик разрыва этикеток принимающий, приёмник датчика метки, фотоприёмник gap-сенсора, gap sensor receiver PCB, приёмная плата датчика. В каталоге TSC деталь проходит как gap sensor (receiver) PCB assembly.

Признаки износа и когда нужна замена

  • Принтер не калибруется и не находит разрыв между этикетками.
  • Печать начинается со смещением, изображение наезжает на край этикетки.
  • Устройство периодически останавливается с ошибкой датчика носителя.
  • На оптическом окне виден устойчивый налёт, не удаляемый чисткой.
  • Разъём расшатан, контакты окислены или повреждены.
  • Плата имеет следы перегрева, потемнение или трещины.

Уход и профилактика

  • Продувайте и протирайте оптическое окно мягкой безворсовой салфеткой.
  • Удаляйте клей с поверхности платы только безопасным для пластика средством.
  • Не касайтесь оптического элемента острыми предметами.
  • После чистки выполняйте калибровку датчика носителя.
  • Проверяйте посадку разъёма при каждой разборке узла подачи.

Что влияет на ресурс

  • Загрязнение клеем и бумажной пылью, особенно при работе с термоэтикеткой.
  • Качество электропитания и стабильность напряжений на плате.
  • Число разборок узла и аккуратность обращения с разъёмом.
  • Тип носителя: прозрачные и глянцевые материалы требуют более точной настройки.
  • Температура внутри корпуса и общая запылённость помещения.

Маркировка

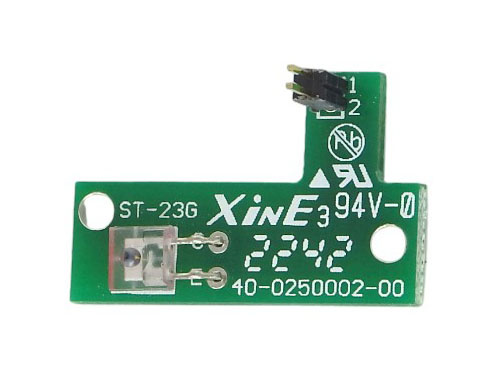

На плате читается заводская маркировка: обозначение типа платы, класс горючести 94V-0, логотип производителя и внутренний номер, нанесённый на текстолит. Эта маркировка относится к самой печатной плате и не совпадает с артикулом сборочной позиции, поэтому при подборе ориентируются на артикул детали, а не на надпись на плате.

Датчик разрыва этикеток в принимающем исполнении устанавливается в термопринтер TSC TTP-345. Артикул — 98-0250024-10LF. При заказе проверяйте исполнение узла: приёмник работает в паре с излучателем, и в одной модели встречаются разные варианты сенсора, поэтому деталь подбирают по артикулу и фактическому месту установки.

Характеристики

Производитель TSC
Модель TTP-345
Запчасть предназначена для термопринтера
Тип запчасти Датчик (сенсор)
Фото актуальное Да



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Датчик разрыва этикеток (принимающий) TSC TTP-345.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Датчик разрыва этикеток (принимающий) TSC TTP-345 на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
