Базовое твердотельное реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 0 - 48 В пост.тока Wago 857-164

Name: Базовое твердотельное реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 0 - 48 В пост.тока Wago 857-164
Brand: Wago
SKU: 857-164

Каталожный номер 857-164

Базовое твердотельное реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 0 - 48 В пост.тока Wago 857-164 - Базовое твердотельное реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 0 - 48 В пост.тока Wago 857-164

Розничная цена

15 $ с НДС

array(34) { ["id"]=> string(6) "170467" ["product_id"]=> string(6) "233082" ["id_1c"]=> NULL ["sku"]=> string(7) "857-164" ["sort"]=> string(1) "1" ["name"]=> string(7) "857-164" ["image_id"]=> NULL ["price"]=> float(1450) ["primary_price"]=> string(7) "15.2627" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(1450) ["unconverted_price"]=> float(15.26) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(1450) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(2) "20" ["min_zakaz"]=> string(2) "20" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 1 450 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:
Оптопары и твердотельные реле предназначены для использования в сетях обработки сигналов, которые не питаются от низковольтных сетей электроснабжения.

Технические данные

Управляющая цепь:

Номинальное входное напряжение UN	Пост. ток 24 В
Диапазон входного напряжения (низкий уровень)	Пост. ток 0 … 10 В
Диапазон входного напряжения (высокий уровень)	Пост. ток 16,8 … 30 В
Номинальный входной ток при UN	7 мА

Цепь нагрузки:

Тип схемы	Двухпроводное подключение
Допустимый непрерывный ток	0,1 А
Номинальное выходное напряжение	Пост. ток 24 В
Диапазон выходного напряжения	Пост. ток 0 … 48 В
Макс. падение напряжения на выходе	≤ Пост. ток 1 В
Ток утечки при номинальном напряжении	≤ 1 мкА
Минимальный коммутируемый ток	50 мкА
Время включения	≤ 100 мкс
Время отключения	≤ 600 мкс
Макс. частота коммутации	≤ 1 кГц

Защита и безопасность:

Испытательное напряжение изоляции, управляющая/нагрузочная цепь (AC, 1 мин)

3,75 кВ RMS

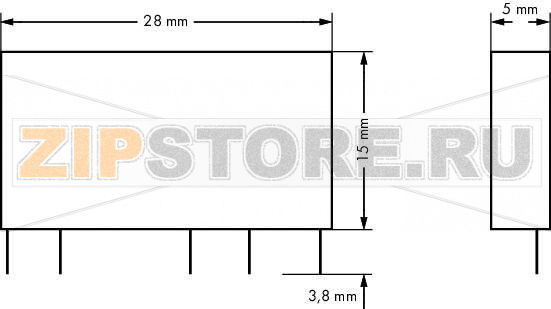

Геометрические данные

Ширина	5 мм / 0.197 inch
Высота от поверхности	15 мм / 0.591 inch
Длина	28 мм / 1.102 inch

Механические данные

Тип монтажа

Втычной модуль (Pluggable module)

Материалы

Вес

3,2 g

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация) при UN	-30 … 80 °C
Температура хранения	-40 … 100 °C

Коммерческие данные

Товарная группа	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	QU
GTIN	4045454997670
Код ТН ВЭД	85365005000

WAGO 857-164 — базовое твердотельное реле для задач коммутации сигналов и маломощных цепей постоянного тока. Модуль обеспечивает гальваническую развязку между управляющей и нагрузочной цепями на основе оптоэлектронной развязки и полупроводниковых ключей, что исключает механический износ и повышает ресурс в циклических приложениях. Форм-фактор предназначен для установки во вставные колодки серии интерфейсной электроники WAGO, упрощая замену и обслуживание без перенаброски проводов.

Области применения включают промышленную автоматизацию, системную интеграцию, телеметрию, обработку дискретных сигналов ПЛК, коммутацию катушек миниатюрных исполнительных устройств, датчиков и узлов сбора данных. Отсутствие подвижных контактов обеспечивает бесшумное срабатывание, устойчивость к вибрациям и короткое время переключения, что важно при частых циклах и высокой плотности монтажа.

Причины возможных поломок:

Превышение допустимых электрических параметров по току или напряжению на входе или выходе.
Переполюсовка при подключении управляющей или нагрузочной цепи.
Коммутация индуктивной нагрузки без демпфирующих цепей, что приводит к перенапряжениям и пробою ключа.
Перегрев из-за недостаточного отвода тепла, плотной установки без вентиляции или постоянной работы на предельных режимах.
Электростатические разряды и импульсные помехи при монтаже и эксплуатации.
Неправильное подключение к колодке, ослабленные клеммы, механические повреждения.

Как понять, что модуль вышел из строя:

Нагрузка не включается при наличии корректного управляющего сигнала.
Постоянная проводимость выхода (нагрузка не отключается) при отсутствии управляющего сигнала — признак внутреннего пробоя.
Сильный нагрев корпуса при типовой нагрузке или запах перегрева.
Неравномерная или нестабильная работа, самопроизвольные срабатывания.
Повышенное падение напряжения на выходе, из‑за чего нагрузка работает нестабильно.
Сохраняющийся слабый ток через нагрузку в состоянии выключения, влияющий на чувствительные устройства.

Рекомендации по эксплуатации и уходу:

Соблюдайте паспортные пределы по напряжению, току и типу нагрузки с учетом дерейтинга по температуре.
Для индуктивных нагрузок применяйте защитные диоды, варисторы или RC‑цепи.
Обеспечьте достаточную вентиляцию и свободное пространство для теплоотвода; избегайте плотной укладки без зазоров.
Используйте соответствующую колодку и надежно фиксируйте проводники; периодически подтягивайте клеммы.
Применяйте защиту по входу и выходу: предохранители, ограничители перенапряжений, фильтры помех.
Избегайте электростатических разрядов при монтаже, соблюдайте требования ESD‑защиты.
Периодически проводите визуальный осмотр на предмет потемнения корпуса, следов перегрева и коррозии, очищайте от пыли.
Храните и эксплуатируйте изделие в допустимых условиях окружающей среды; не допускайте конденсации влаги.

WAGO 857-164 рационально использовать там, где важны высокая надежность, компактность и ресурс, а также требуется аккуратная коммутация чувствительных цепей. Благодаря модульной конструкции и унифицированному форм-фактору замена осуществляется быстро, что снижает простой оборудования и повышает готовность системы.
