Optocouplers and solid state relays are designed for use in signal processing networks, which are not supplied by the low-voltage power supply networks.
Технические данные

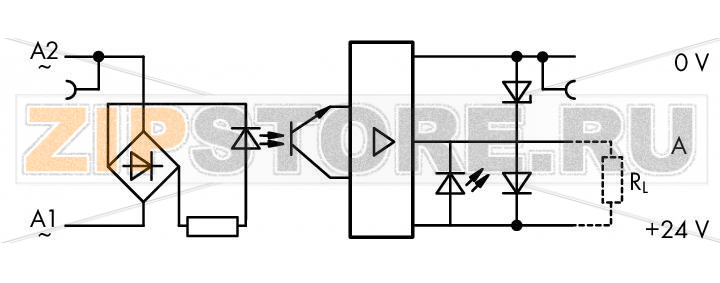

Схема управления:
| Nominal input voltage UN | AC 230 V |
| Input voltage range (low level) | AC 0 … 90 V |
| Input voltage range (high level) | AC 175 … 270 V |
| Nominal input current at UN | 0,6 mA |
Цепь нагрузки:
| Circuit type | 3-conductor termination Low-side switching |
| Limiting continuous current | 0,5 A |
| Nominal output voltage | DC 24 V |
| Output voltage range | DC 20 … 30 V |
| Max. voltage drop at output | ? DC 1,2 V |
| Leakage current at nominal voltage | ? 10 µA |
| Max. output (reverse current) | 11 mA |
| Turn-on time | ? 30 ms |
| Drop-out time | ? 30 ms |
Signaling
| Индикация состояния | LED red |
Защита и безопасность:
| Номинальное напряжение | 300 V |
| Circuit type | Main circuits |
| категории перенапряжения | II |
| Степень загрязнения | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 3 kVrms |
| Insulation type (control/load circuit) | Reinforced insulation (safe isolation) |
| Insulation type (between adjacent devices of the the same type) | Reinforced insulation (safe isolation) |
Данные соединения
| Технология соединения | Соединение CAGE CLAMP® |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 14 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |

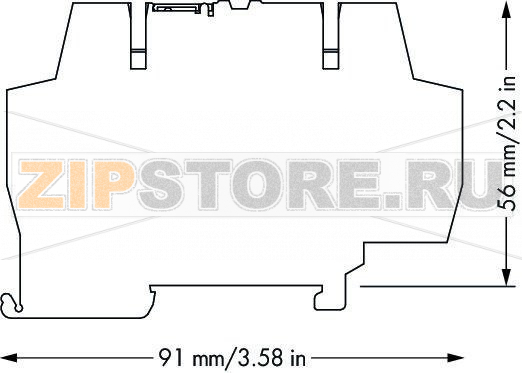

Geometrical Data
| Ширина | 6 mm / 0.236 inch |
| Высота от верхнего края DIN-рейки | 56 mm / 2.205 inch |
| Длина | 91 mm / 3.583 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | серые |
| Пожарная нагрузка | 0,313 MJ |
| Вес | 20,4 g |
Environmental Requirements
| Surrounding air (operating) temperature at UN | -25 … 55 °C |
| Surrounding air (storage) temperature | -40 … 70 °C |
| Processing temperature | -25 … +50 °C |
Стандарты и спецификации:
| Стандарты и спецификации | EN 61010-2-201; EN 61000-6-2; EN 61000-6-3; EN 61373; UL 508 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4055143604734 |
| Customs tariff number | 85365005000 |
| Производитель | Wago |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
