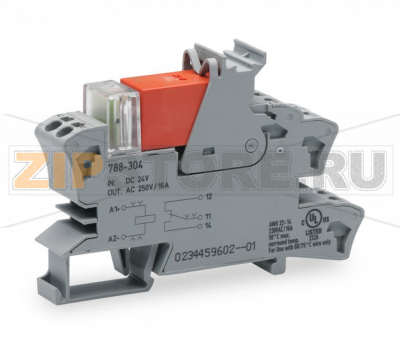

Релейный модуль; Номинальное входное напряжение: 12 В пост.тока; 1 перекл. контакт; Предельный длительный ток: 16 А; Красный индикатор состояния; Ширина модуля: 15 мм; 2,50 mm; серые Wago 788-303

Каталожный номер 788-303
Розничная цена
8 $ с НДС ≈ 757 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Краткое описание:

Серия 788 съемных релейных разъемов WAGO создает удобную платформу для применения съемных миниатюрных переключающих реле в системах автоматизации промышленного производства и технологических процессов (1 или 2 переключающих контакта).

Компактная конструкция — лишь одна из множества особенностей, дающих серьезные преимущества серии 788. Прочный и удобный рычаг поднимает и извлекает реле, что значительно облегчает замену даже при плотной установке модулей.

Для повышения гибкости и сокращения номенклатуры релейные модули серии 788 можно заказывать полностью укомплектованными, в виде реле со светодиодной индикацией состояния переключения или как отдельные компоненты.

Примечание:

Индуктивные нагрузки необходимо снабжать соответствующей защитной схемой, чтобы защитить катушки и контакты реле.

Технические данные

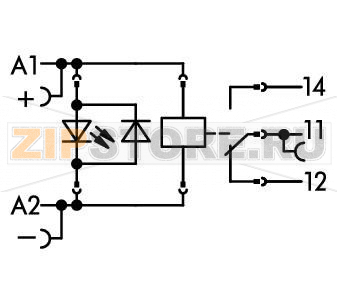

Схема управления:

Номинальное входное напряжение UNDC 12 V
Диапазон входного напряжения±10 %
Номинальный входной ток при UN36 mA

Цепь нагрузки:

Количество переключающих контактов1
Материал контактов (реле)AgNi 90/10

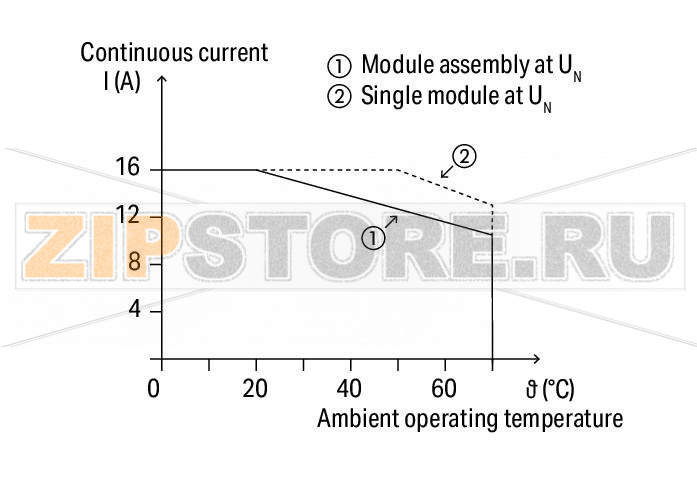

Предельный длительный ток16 A
Макс. ток включения (активная нагрузка)(AC) 30 A / 4 s
Макс. коммутируемое напряжениеAC 250 V

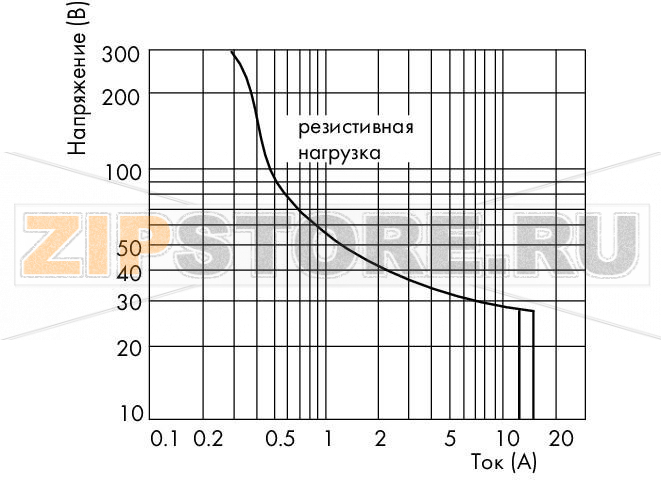

Макс. коммутируемая мощность (активная нагрузка)AC 4000 VA; DC см. диаграмму пределов нагрузки
Коммутационная способностьAC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Рекомендуемая минимальная нагрузка12 V / 10 mA
Время срабатывания (тип.)8 ms
Время возврата6 ms
Время дребезга (тип.)6 ms
Электрический ресурс (NO; активная нагрузка; 23 °C)30 × 10³ коммутаций
Механический ресурс (NO; активная нагрузка; 23 °C)30 × 10⁶ коммутаций
Макс. частота коммутации с нагрузкой/без нагрузки6 мин⁻¹ / 1200 мин⁻¹

Сигнализация:

Индикация состоянияСветодиод, красный

Защита и безопасность:

Номинальное напряжение250 V
Номинальное импульсное напряжение4 kV
Степень загрязнения3
Электрическая прочность, цепь управления/нагрузки (AC, 1 мин)5 kVrms
Электрическая прочность открытого контакта (AC, 1 мин)1 kVrms
Степень защитыIP20

Данные соединения:

Технология соединенияPush-in CAGE CLAMP®
Сечение одножильных проводников0,34 … 2,5 мм² / 22 … 14 AWG
Сечение тонких многожильных проводников0,34 … 2,5 мм² / 22 … 14 AWG
Длина снятия изоляции9 … 10 мм / 0.35 … 0.39 inch

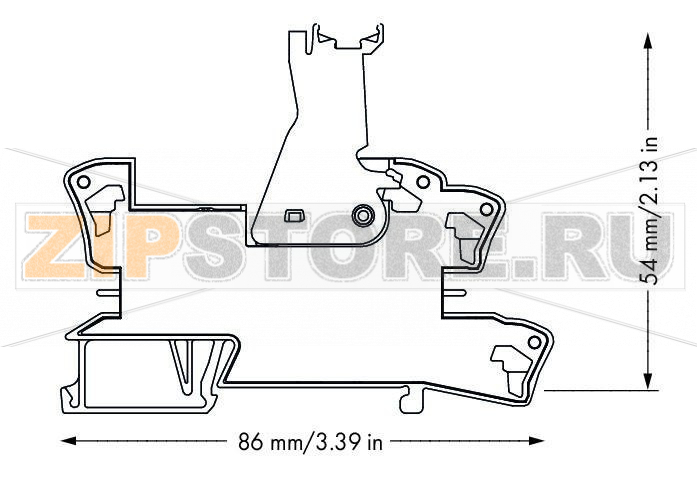

Геометрические данные:

Ширина15 mm / 0.591 inch
Высота от верхнего края DIN-рейки54 mm / 2.126 inch
Длина86 mm / 3.386 inch

Механические данные:

Тип монтажаDIN-рейка 35 мм

Материалы:

Цветсерый
Пожарная нагрузка0,665 MJ
Вес45,9 g

Условия эксплуатации:

Температура окружающего воздуха (рабочая) при UN-40 … 70 °C
Температура окружающего воздуха (хранение)-40 … 70 °C
Температура обработки/монтажа-25 … +50 °C

Стандарты и спецификации:

СоответствиеEN 61010-2-201; EN 61810-1; EN 61373; UL 508 (max. 10 A)

Базовое реле:

WAGO elementary relay788-150

Коммерческие данные:

Группа продукта6 (Interface Electronics)
Тип упаковкиBOX
Страна происхожденияCN
GTIN4055143184106
Код ТН ВЭД85364900990

Описание

WAGO 788-303 — релейный модуль с съемным реле для применения в системах автоматизации, служащий интерфейсом между выходами контроллеров и нагрузками. Конструкция корпуса шириной 15 мм экономит место на DIN-рейке и упрощает компоновку шкафов. Удобный рычаг позволяет быстро извлекать реле для диагностики или замены без демонтажа проводников. Наличие светодиодной индикации облегчает обслуживание: состояние канала видно прямо на фронте модуля. Клеммы Push-in CAGE CLAMP обеспечивают надежное подключение как одножильных, так и тонких многожильных проводников до 2,5 мм² без опрессовки штыревыми наконечниками.

Модуль WAGO 788-303 часто используют для коммутации клапанов, контакторов, нагревателей, ламп и других исполнительных устройств. Съемное реле облегчает регламентное обслуживание: при выработке ресурса достаточно заменить только вставку (например, 788-150), сохранив основание и проводку. Для индуктивных нагрузок рекомендуется применять защитные цепи (диод, RC-цепочка, варистор), чтобы снизить перенапряжения и продлить срок службы контактов.

Признаки неисправности

  • Отсутствует щелчок и/или не горит индикатор при наличии входного сигнала.
  • Нагрузка не включается либо остается постоянно включенной (залипание контактов).
  • Периодические отказы, дребезг, нестабильное срабатывание.
  • Сильный нагрев корпуса, потемнение пластика, запах гари.
  • Повышенное падение напряжения на контактах, следы эрозии или подгорания.

Типичные причины поломок

  • Перенапряжение катушки или неправильная полярность питания.
  • Коммутация индуктивных нагрузок без защитных цепей (дугообразование, эрозия контактов).
  • Превышение допустимого тока/мощности или частоты коммутаций.
  • Ослабленные соединения, неподходящее сечение проводников, локальный перегрев.
  • Повышенная температура окружающей среды, вибрации, загрязнение.

Рекомендации по уходу и эксплуатации

  • Соблюдайте полярность и номинал напряжения управления; защищайте цепи от перенапряжений.
  • Для индуктивных нагрузок используйте демпфирующие элементы (диоды для DC, RC/варисторы для AC).
  • Подбирайте правильное сечение проводников и длину зачистки; избегайте “плавающих” жил.
  • Обеспечьте вентиляцию и температурный режим шкафа; не перекрывайте зазоры между модулями.
  • Периодически проверяйте состояние клемм и отсутствие перегрева; очищайте от пыли.
  • В критичных приложениях планируйте регламентную замену съемного реле и держите запасные вставки.
  • Отключайте питание перед обслуживанием; извлекайте реле за штатный рычаг, не тяните за проводники.

Соблюдение этих правил повышает надежность работы WAGO 788-303, снижает риск отказов и упрощает сервисное обслуживание в составе систем автоматизации.
