Технические данные

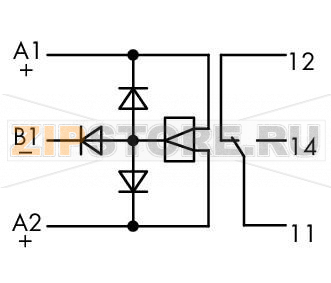

Схема управления:
| Nominal input voltage UN | DC 24 V |
| Input voltage range | -15 … +20 % |
| Nominal input current at UN | 26 mA |
| Functions | Set (contacts 11-14 cloed): A1 Reset (contacts 11-12 cloed): A2 |
Цепь нагрузки:
| Number of changeover/switchover contacts | 1 |
| Contact material (relay) | AgNi 90/10 |
| Limiting continuous current | 6 A |
| Max. make current (resistive) | (AC) 30 A / 4 s |
| Max. switching voltage | AC 250 V |
| Max. switching power (resistive) | AC 1500 VA |
| Время срабатывания (тип.) | 10 ms |
| Время возврата | 10 ms |
| Время дребезга (тип.) | 6 ms |
| Electrical life (N.O.; resistive load; 23 °C) | 10 x 103 switching operations |
Защита и безопасность:
| Номинальное напряжение | 300 V |
| категории перенапряжения | II |
| Степень загрязнения | 2 |
| Dielectric strength, control/load circuit (AC, 1 min) | 4 kVrms |
| Dielectric strength open contact (AC, 1 min) | 1 kVrms |
| Insulation type (control/load circuit) | Reinforced insulation (safe isolation) |
| Insulation type (adjacent devices) | Reinforced insulation (safe isolation) |
Данные соединения
| Технология соединения | Соединение CAGE CLAMP® |
| WAGO terminal | WAGO 236 Series |
| Размеры одножильных проводников | 0,08 … 2,5 mm? / 28 … 12 AWG |
| Тонкие многожильные проводники | 0,08 … 2,5 mm? / 28 … 12 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |

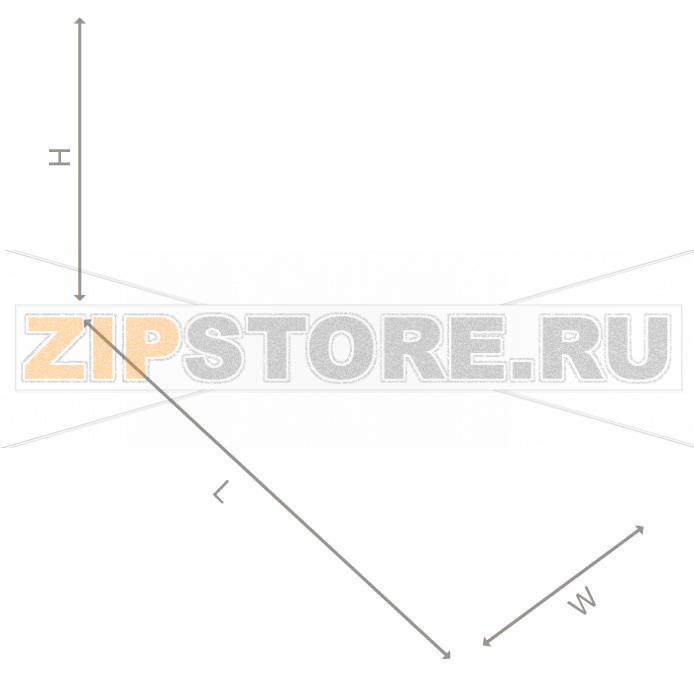

Geometrical Data
| Ширина | 20,5 mm / 0.807 inch |
| Высота от верхнего края DIN-рейки | 48 mm / 1.89 inch |
| Длина | 85 mm / 3.346 inch |
Механические данные
| Тип монтажа | DIN-рейка 35 мм |
Material Data
| Цвет | серые |
| Вес | 43,3 g |
Environmental Requirements
| Surrounding air (operating) temperature at UN | -25 … 40 °C |
| Surrounding air (storage) temperature | -25 … 70 °C |
| Processing temperature | -25 … +50 °C |
Стандарты и спецификации:
| Стандарты и спецификации | EN 60664-1 |
Коммерческие данные
| Product Group | 6 (Interface Electronics) |
| Тип упаковки | BOX |
| Country of origin | DE |
| GTIN | 4045454312336 |
| Customs tariff number | 85364900990 |
| Производитель | Wago |
| Тип запчасти | Реле |
| Заказ кратно | 1 |
| Минимальный заказ | 1 |
| Вес | 0 кг |
