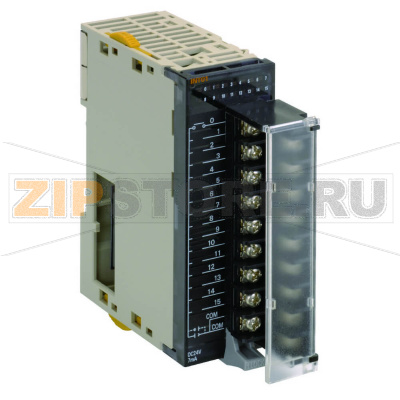

Блок цифрового ввода/вывода Omron CJ1W-INT01

Описание товара

Omron CJ1W-INT01 — модуль дискретного ввода с функцией прерываний для контроллеров серии CJ. Его назначение — фиксировать быстрые события на входах и мгновенно передавать их в ПЛК для обработки по прерыванию, минуя задержки основного цикла. Это позволяет надежно отслеживать короткие импульсы датчиков, фронты сигналов энкодеров, метки на продуктах и другие критичные по времени события в упаковочном, сборочном, роботизированном и контрольно-измерительном оборудовании.

Модуль подключается к шине CJ I/O, поддерживает схемы PNP и NPN, имеет съемный винтовой клеммник для удобства обслуживания. Программная часть проекта может назначать события прерываний на нужные входы и обрабатывать их отдельными подпрограммами. Такой подход уменьшает зависимость точности от длительности цикла ПЛК и повышает детерминированность реакции системы.

Типовые задачи применения

• Фиксация фронтов и узких импульсов от фото- и индуктивных датчиков.
• Синхронизация операций с движущимися объектами, привязка к меткам.
• Контроль превышения порогов и аварийных событий с немедленной реакцией.
• Точное сэмплирование состояния входов для систем позиционирования.

Причины поломок и отказов

• Перенапряжение на входах или питание выше допустимого диапазона.
• Неправильная схемотехника (перепутаны PNP/NPN, обратная полярность, объединение «COM» без учета схемы).
• Импульсные помехи и наводки от силовых линий, индуктивных нагрузок без демпфирующих цепей.
• ESD и грозовые/коммутационные перенапряжения при слабой защите и заземлении.
• Попадание пыли, влаги, агрессивных аэрозолей; коррозия клемм и разъема.
• Механические воздействия: вибрации, ослабление винтов, повреждение съемного клеммника.
• Превышение допустимой температуры, плохая вентиляция шкафа.
• Нарушение топологии системы (превышение допустимого числа модулей прерываний на один ЦПУ — не более двух).

Как понять, что модуль вышел из строя

• Прерывания перестают срабатывать или срабатывают хаотично при неизменных сигналах.
• Несоответствие индикации входов фактическому состоянию датчиков.
• Появление сообщений об ошибках в диагностике ПЛК, нестабильная работа проекта при активных каналах.
• Сильный нагрев корпуса, запах перегрева, видимые следы потемнения, окисления или трещин на клеммнике.
• Отказ одного канала, затем постепенное «выпадение» соседних входов при корректной внешней обвязке.

Быстрая диагностика

• Проверить напряжение питания датчиков и уровень сигнала на входах (в пределах допустимого диапазона).
• Отсоединить внешние линии и подать тестовый сигнал на вход: локально исключить влияние объекта.
• Проверить тип подключения (PNP/NPN), общие клеммы, целостность экранирования и заземления.
• В средстве программирования включить мониторинг входов и логики прерываний, сопоставить с показаниями мультиметра.
• Осмотреть и переустановить съемный клеммник, подтянуть винтовые соединения с корректным моментом.

Рекомендации по установке и уходу

• Перед монтажом отключить питание, разместить модуль на DIN-рейке с учетом тепловых зазоров и вентиляции.
• Соблюдать правило: не более двух модулей прерываний Omron CJ1W-INT01 на один центральный процессор.
• Разводить кабели сигналов отдельно от силовых; использовать экранированные линии для «шумных» датчиков.
• Применять демпфирующие цепи для катушек реле и контакторов, ограничители перенапряжений на вводах.
• Периодически очищать устройство от пыли, проверять затяжку клемм и отсутствие следов коррозии.
• Избегать работы за пределами температуры и влажности, указанных производителем; контролировать нагрев шкафа.
• Вести журнал адресации и схемы подключения, чтобы упростить обслуживание и замену.

Применение Omron CJ1W-INT01 оправдано там, где важно надежно фиксировать кратковременные события и минимизировать задержки реакции. Корректный выбор схемы подключения входов, экранирование, хорошее заземление и соблюдение ограничений по установке обеспечат длительную и стабильную работу модуля без ложных срабатываний и деградации каналов.
