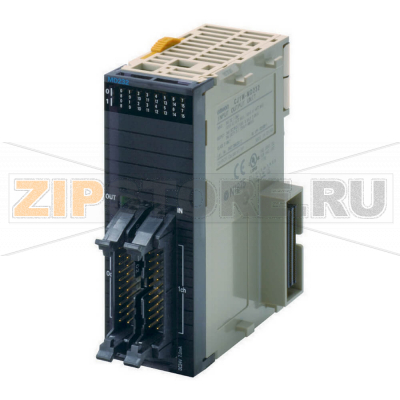

Блок цифрового ввода/вывода Omron CJ1W-MD233

Описание товара

Omron CJ1W-MD233 — компактный модуль дискретного ввода/вывода для ПЛК семейства CJ, предназначенный для построения универсальных систем автоматизации на базе шины CJ I/O Bus. Модуль сочетает входные и выходные каналы в одном корпусе и оснащен разъемами стандарта MIL (вилки приобретаются отдельно), что упрощает быстрое подключение шлейфов и сокращает время на монтаж и обслуживание. Светодиодная индикация по каналам помогает оперативно оценивать состояние сигналов и ускоряет диагностику на объекте.

Устройство рассчитано на работу в составе промышленных линий, участков сборки, упаковки, транспортировки, а также для типовых задач дискретного управления в машиностроении. Совместимость с контроллерами серии CJ обеспечивает предсказуемую интеграцию, а унифицированная клеммная база с отдельными группами питания входов/выходов позволяет рационально разводить нагрузки и снижать помехи.

Монтаж и подключение

Модуль устанавливается в стандартный ряд модулей CJ и подключается к системе через межмодульный разъем без дополнительных коммуникационных адаптеров. Для подключения внешних цепей применяются кабели к MIL-разъемам; рекомендуется использовать качественные обжатые коннекторы с фиксацией, соблюдать полярность и группировку по «плюсу/минусу» и общим клеммам. Для индуктивных нагрузок (катушки реле, клапаны, соленоиды) обязательно предусматривать демпфирующие элементы (диоды, варисторы или RC-цепочки) для защиты транзисторных выходов.

Типичные причины отказов

• Короткое замыкание или перегрузка по выходу, длительная работа на предельных токах без внешней защиты.
• Перенапряжения и броски от индуктивных нагрузок при отсутствии защитных цепей.
• Ошибки разводки и полярности, смешение схем NPN/PNP во внешних цепях.
• Статическое электричество при монтаже без антистатической защиты.
• Повышенная температура, недостаточная вентиляция, загрязнение пылью и конденсат.
• Механические воздействия: вибрация, неплотная фиксация разъемов, повреждение шлейфов.

Как понять, что модуль или его часть вышли из строя

• Нет реакции выхода на команду ПЛК при исправной цепи и наличии питания; индикация канала не меняется.
• Канал «залипает» во включенном состоянии либо реагирует с хаотическими срабатываниями.
• На входах присутствует сигнал, но ПЛК его не видит; светодиод входа не загорается.
• Аномальный нагрев корпуса, характерный запах, следы потемнения на разъеме или кабеле.
• Повторяющиеся ошибки диагностики ПЛК по шине ввода-вывода при исключении проблем с питанием и соседними модулями.

Для проверки последовательно исключайте внешние факторы: измерьте уровни на разъеме, замените шлейф на заведомо исправный, временно переставьте модуль в соседний слот, выполните принудительное включение/чтение каналов средствами контроллера. При локализации дефекта в конкретном канале используйте внешнюю защиту и переназначьте цепь, если это допустимо схемой.

Рекомендации по эксплуатации и уходу

• Перед монтажом и обслуживанием полностью снимайте питание контроллера и внешних цепей.
• Поддерживайте чистоту разъемов, используйте изопропиловый спирт для бережной очистки, не применяйте агрессивные растворители.
• Периодически проверяйте фиксацию коннекторов и состояние жгутов, исключайте натяжение кабелей.
• Соблюдайте температурный режим шкафа, обеспечьте вентиляцию и отступы от тепловыделяющих устройств.
• Защищайте выходы от КЗ и выбросов — предохранители, плавкие вставки, полимерные предохранители и демпфирующие цепи.
• Разделяйте цепи питания логики и нагрузок, экранируйте длинные линии в зашумленной среде и обеспечьте надежное заземление.
• При проектировании учитывайте суммарный ток по группам и распределяйте нагрузки между ними.

Omron CJ1W-MD233 будет оптимален, когда требуется надежный дискретный интерфейс с быстрой индикацией и удобной коммутацией через MIL-разъемы. Соблюдение рекомендаций по подключению и защите позволяет существенно продлить срок службы и повысить надежность системы в целом.

Модуль расширения для CJ1, 16 входов и 16 выходов (NPN), 2 x MIL-разъем (поставляется отдельно)
