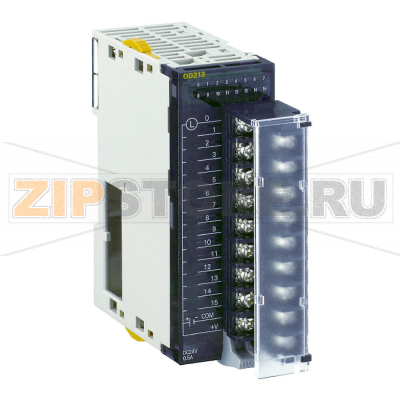

Блок цифрового ввода/вывода Omron CJ1W-OD213

Name: Блок цифрового ввода/вывода Omron CJ1W-OD213
Brand: Omron
SKU: CJ1W-OD213

Каталожный номер CJ1W-OD213

Розничная цена

250 EUR с НДС

array(34) { ["id"]=> string(6) "422528" ["product_id"]=> string(6) "484799" ["id_1c"]=> NULL ["sku"]=> string(10) "CJ1W-OD213" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(24674) ["primary_price"]=> string(10) "259.718524" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> string(32) "7fb1e958a5e63ed0dea230e01d10b511" ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "EUR" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(24674) ["unconverted_price"]=> float(250) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(24674) ["original_compare_price"]=> float(0) ["features"]=> array(3) { ["brend"]=> array(1) { [40726]=> string(5) "Omron" } ["tip_zapchasti"]=> array(1) { [163138]=> string(32) "Блок ввода/вывода" } ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(5) "11571" ["value":"shopDimensionValue":private]=> string(3) "159" ["unit":"shopDimensionValue":private]=> string(1) "g" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.159" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "г" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 24 674 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Omron CJ1W-OD213 — транзисторный модуль выходов семейства CJ, предназначенный для управления исполнительными устройствами постоянного тока в составе шкафной автоматики. Он подходит для коммутации катушек реле, клапанов, маломощных приводов, ламп индикации и других нагрузок, где требуется надежное и предсказуемое переключение. Форм-фактор и разъемный клеммник упрощают монтаж и обслуживание, а индикация состояния каналов помогает в быстрой диагностике при пуско-наладке.

Модуль с NPN-топологией удобно применять в линиях розлива и упаковки, на конвейерах, в станках и робототехнических комплексах. Он корректно интегрируется в шину CJ, не усложняя адресацию и конфигурирование стойки, а стандартная клеммная схема делает подключение понятным для сервисных инженеров. Отсутствие встроенной защиты от короткого замыкания предполагает установку внешних защитных элементов, что часто востребовано при проектировании промышленных шкафов по корпоративным стандартам.

Типовые причины отказов

Короткие замыкания и перегрузка по току из‑за ошибочного монтажа или повреждения кабеля.
Коммутация индуктивных нагрузок без демпфирующих цепей: выбросы напряжения разрушают выходные транзисторы.
Ошибки полярности и неверная схема включения для NPN‑выходов.
Перенапряжения в сети питания и импульсные помехи при отсутствии сетевых и помехоподавляющих фильтров.
Перегрев от плотной компоновки, плохой вентиляции или эксплуатации вне допустимого диапазона среды.
Ослабление винтовых соединений, вибрация, попадание пыли и влаги, вызывающие нагрев клемм и деградацию контакта.
Нарушение правил ЕSD‑обращения при установке и хранении.

Как понять, что модуль или канал вышел из строя

Индикатор канала горит, а нагрузка не включается: вероятна обрывная неисправность транзистора или проблемы в проводке.
Нагрузка остаётся включенной независимо от команды контроллера: признак пробоя ключевого элемента.
Локальное нагревание корпуса, запах гари, потемнение изоляции возле клемм.
Срабатывание внешних предохранителей/автоматов при попытке включения нагрузки.
Сообщения и флаги диагностики в контроллере, указывающие на аномалии в группе выходов.

Рекомендации по эксплуатации и уходу

Для каждой цепи выходов предусматривайте внешнюю защиту от короткого замыкания и перегрузки.
Для индуктивных нагрузок используйте диоды свободного хода или RC‑цепи; для быстродействующих цепей — TVS‑ограничители.
Соблюдайте корректную схему включения NPN‑выходов и полярность питания. Разводите силовые и сигнальные кабели раздельно.
Поддерживайте чистоту шкафа, обеспечьте тепловой режим и циркуляцию воздуха; избегайте конденсата и прямого воздействия пыли.
Периодически проверяйте момент затяжки винтов клемм, отсутствие следов перегрева и окисления.
При работах подавайте питание только после завершения коммутации; соблюдайте ESD‑меры при обращении с модулем.
В ПО контроллера актуализируйте таблицу ввода‑вывода после внесения изменений и ведите журнал замен для трассируемости.

При корректном проектировании шкафа, применении внешней защиты и демпфирующих цепей, а также регулярном техническом обслуживании модуль Omron CJ1W-OD213 обеспечивает стабильную работу исполнительных цепей. Разъемный клеммник облегчает замену без перекладки проводов: перед демонтажем отключите питание, промаркируйте жилы, извлеките клеммник и только затем снимайте модуль со стойки. Модуль расширения для CJ1 с быстродействующими NPN‑выходами логично применять там, где важны предсказуемое переключение, удобная диагностика и совместимость с существующими решениями на базе шины CJ.

Технические характеристики

I/O system	CJ I/O Bus
Expansion unit type	Basic I/O Unit
Type of module	Digital I/O
Number of digital inputs	0
Digital input type	None
OFF/ON delay	1-8 ms
Number of digital outputs	16
Digital output type	NPN
Permitted voltage at output	20.4-26.4 V
Output current	0.5 A
Short-circuit protected outputs
I/O connection type	Screw
Number of I/O connectors	1
Detachable I/O connector
Suitable for safety functions
Number of IOV (V+) terminals	1
Number of IOG (V-) terminals	1
Number of COM terminals	0
Height	90 mm
Width	31 mm
Depth	89 mm
Weight	159 g

Характеристики

Производитель	Omron
Тип запчасти	Блок ввода/вывода
Вес	159 г
