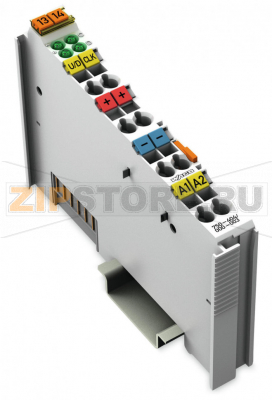

Частотомер; светло-серые Wago 750-404/000-003

Name: Частотомер; светло-серые Wago 750-404/000-003
Brand: Wago
SKU: 750-404/000-003

Каталожный номер 750-404/000-003

Частотомер; светло-серые Wago 750-404/000-003 - Частотомер; светло-серые Wago 750-404/000-003

Розничная цена

281 $ с НДС

array(34) { ["id"]=> string(6) "172034" ["product_id"]=> string(6) "234648" ["id_1c"]=> NULL ["sku"]=> string(15) "750-404/000-003" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-404/000-003" ["image_id"]=> NULL ["price"]=> float(26689) ["primary_price"]=> string(10) "280.928414" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(26689) ["unconverted_price"]=> float(280.92) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(26689) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 26 689 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

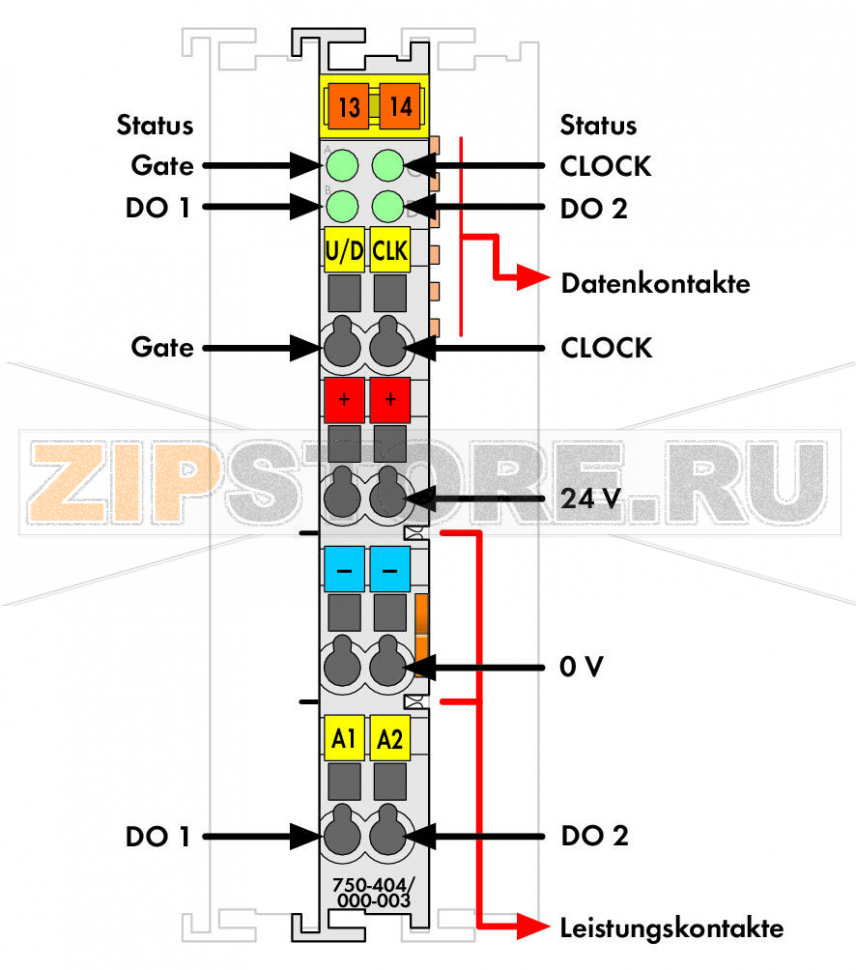

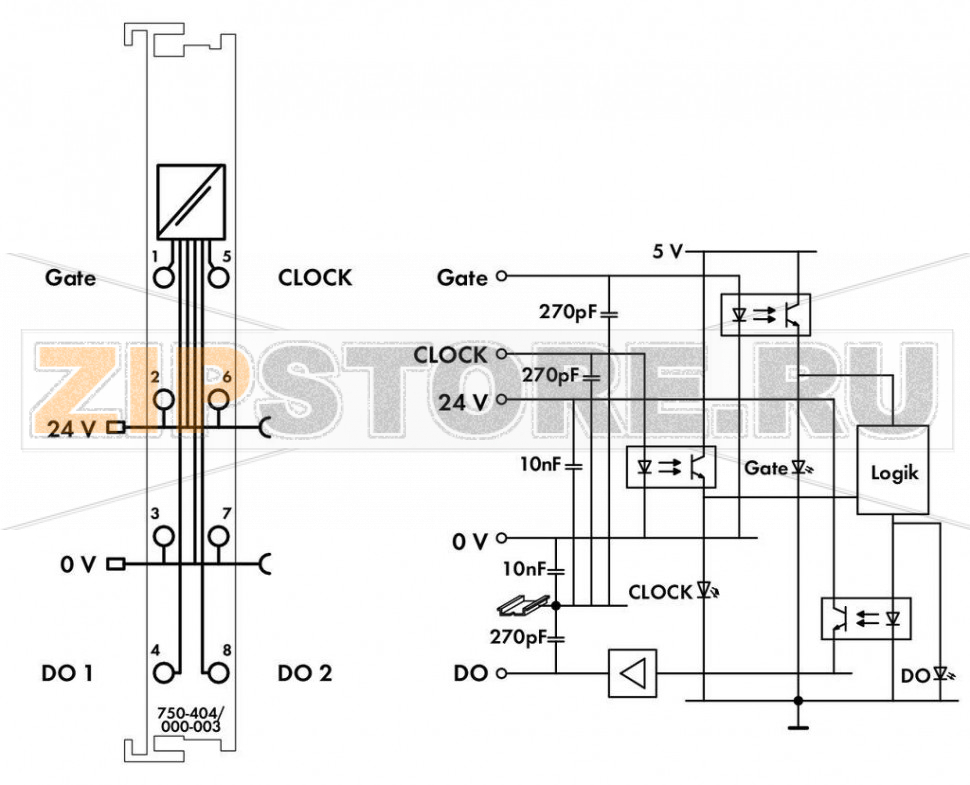

Счетчик используется для измерения частоты: период импульсов сигнала постоянного тока измеряется на входе CLOCK и преобразуется в значение частоты.

Измерение запускается и останавливается через вход GATE.

Дискретные выходы ДВых 1 и ДВых 2 могут устанавливаться с использованием управляющего байта.

Технические данные

Количество дискретных выходов	2
Количество счетчиков	1
Тип сигнала	Напряжение
Тип напряжения сигнала	24 В DC
Разрядность счетчика	32 бита
Ток входа (тип.)	5 mA
Ток нагрузки на канал	0,5 A
Защита выходов	защита от короткого замыкания
Максимальная частота переключения	100 kHz
Уровень сигнала «0»	−3 … +5 В DC
Уровень сигнала «1»	15 … 30 В DC
Битовая ширина	32 бита — данные, 8 бит — управление/состояние
Питание системы	DC 5 В; через контакты данных
Потребление от системы (5 В)	70 mA
Полевое питание	DC 24 В (−15 … +20 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Изоляция	500 В система/питание
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2

Данные соединения

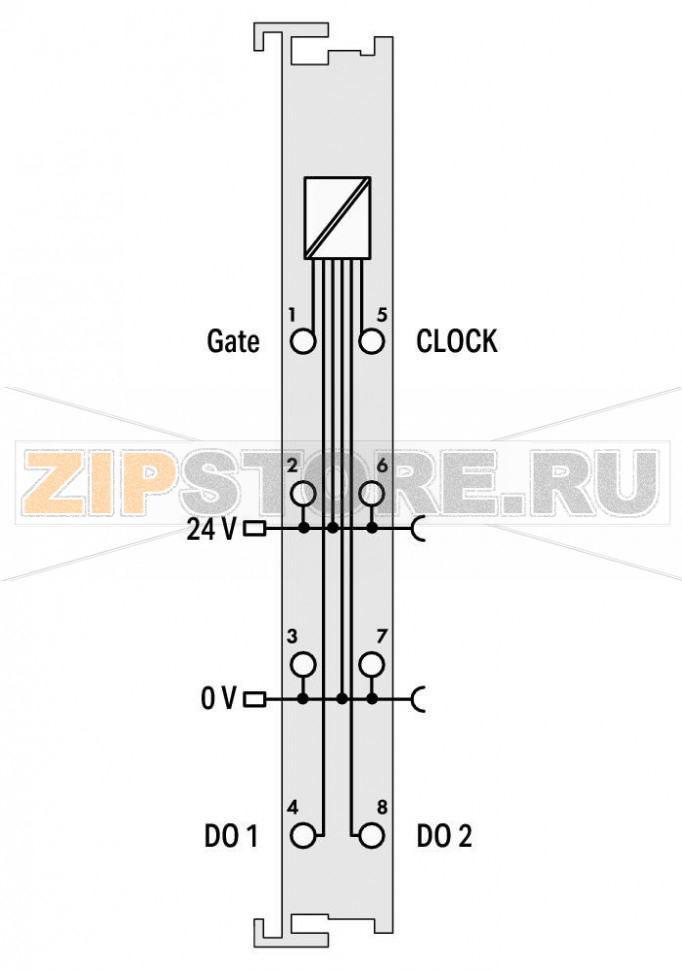

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения (1)	Входы/Выходы
Сечения однопроволочных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Сечения гибких многожильных проводников	0,08 … 2,5 мм² / 28 … 14 AWG
Длина зачистки	8 … 9 мм / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 мм / 0.472 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Высота от верхней кромки DIN-рейки 35	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Материалы

Цвет	светло-серый
Материал корпуса	Поликарбонат, полиамид 6.6
Пожарная нагрузка	1,516 MJ
Вес	50 g
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающей среды (эксплуатация)	0 … 55 °C
Температура окружающей среды (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 м
Монтажное положение	горизонтальное (стоя/лежа) или вертикальное
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2, морские применения
ЭМС — излучение помех	согласно EN 61000‑6‑4, морские применения
Устойчивость к воздействию загрязняющих веществ	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H₂S при 75 % RH	10 ppm
Допустимая концентрация SO₂ при 75 % RH	25 ppm

Коммерческие данные

Группа товара	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4045454429775
Код ТН ВЭД	85389099990

WAGO 750-404/000-003 — модуль частотомера для распределенной системы ввода-вывода, предназначенный для точного измерения частоты дискретных сигналов постоянного тока. Измерение выполняется методом определения периода на входе CLOCK с управлением окном измерения через вход GATE, что обеспечивает стабильный результат даже при нестабильной амплитуде импульсов. Полученное значение частоты передается контроллеру по процессному образу, а два дискретных выхода можно использовать для сигнализации порогов, управления исполнительными механизмами или формирования подтверждающих сигналов — настройка ведется через управляющий байт.

Модуль легко интегрируется в стойку WAGO I/O System: питание и обмен данными осуществляются через общую шину, а пружинная технология CAGE CLAMP обеспечивает надежное и виброустойчивое подключение проводников. Благодаря гальванической развязке полевого питания и системной части повышается помехоустойчивость и безопасность эксплуатации. Конструкция рассчитана на работу в промышленной среде, включая применение на объектах с повышенным уровнем электромагнитных помех и в судовых установках.

Типичные области использования WAGO 750-404/000-003 — контроль скорости вращения механизмов, учет импульсов от расходомеров и датчиков потока, тахометрия на стендах испытаний, мониторинг частоты сигналов от датчиков положения и исполнительной автоматики. Компактное исполнение экономит место в шкафу и упрощает модернизацию существующих систем.

Причины поломок

Превышение допустимого уровня напряжения на входах или в цепях питания, переполюсовка.
Длительное короткое замыкание на выходных каналах, перегрузка по току.
Сильные импульсные помехи и перенапряжения без соответствующей защиты и экранирования.
Неправильная разводка и совместная прокладка силовых и сигнальных линий, наводки и «ложные» срабатывания.
Нарушение правил ESD при монтаже и обслуживании.
Вибрации и удары, превышающие допустимые значения; механические повреждения.
Агрессивные газы и коррозионно-активные среды, загрязнение пылью и проводимыми частицами.
Перегрев из‑за недостаточной вентиляции, плотной установки или повышенных нагрузок.
Конденсация влаги при резких перепадах температуры.

Как понять, что запчасть вышла из строя

Отсутствует подсчет импульсов или измеренное значение постоянно нулевое/не изменяется при наличии сигнала.
Нестабильные показания: скачки и шум в данных при постоянной частоте на входе.
Дискретные выходы не реагируют на команды управления.
Контроллер фиксирует ошибки/диагностику в статусном байте модуля или станции.
Необычный нагрев корпуса, запах перегрева, следы потемнения пластика.
Срабатывание защиты источника питания при подключении модуля, падение шины питания.
Нет реакции на управление «окном» измерения через вход GATE.

Рекомендации по уходу и эксплуатации

Разделяйте силовые и сигнальные кабели, применяйте экранирование и правильное заземление для линий с импульсными сигналами.
Используйте устройства защиты от перенапряжений и фильтры на питание, соблюдайте требования по качеству электропитания.
Регулярно проверяйте состояние зажимов: переустанавливайте проводники в клеммах CAGE CLAMP при профилактике.
Проводите сухую очистку от пыли; избегайте растворителей и влагосодержащих средств.
Обеспечьте тепловые зазоры и вентиляцию в шкафу управления, не перекрывайте конвекционные каналы.
Контролируйте параметры входного сигнала: уровень, форму импульсов, частоту следования; при необходимости применяйте согласование и развязку.
Соблюдайте меры ESD‑защиты при монтаже/замене; работы выполнять при снятом питании.
Периодически анализируйте диагностические данные контроллера, чтобы выявить ранние признаки деградации работы входа CLOCK или логики управления.

Корректный монтаж, экранирование и соблюдение условий эксплуатации позволяют WAGO 750-404/000-003 длительно и надежно выполнять функции измерения частоты в составе распределенных систем автоматизации.
