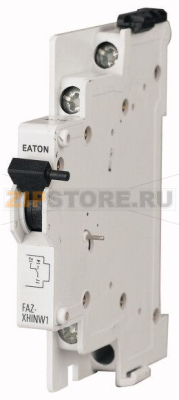

Дополнительный контакт к FAZ, 1 перекидной Eaton FAZ-XHINW1

Описание товара

286055 – дополнительный контакт к FAZ, 1 перекидной Eaton FAZ-XHINW1 предназначен для передачи сигнала о положении автоматического выключателя серии FAZ на внешние цепи управления, сигнализации или АСУ. Перекидной контакт (SPDT) обеспечивает сухой контакт, изменяющий состояние при переключении основного аппарата, что удобно для включения световой индикации, межблочной логики, удалённого мониторинга и блокировок.

Назначение и область применения

Модуль используется в щитах распределения, на линиях с требованием дистанционного контроля, в промышленной и коммерческой автоматике. Установка Eaton FAZ-XHINW1 позволяет получать надежную информацию о включении/отключении либо срабатывании автоматического выключателя, интегрируя силовую часть с системами сигнализации без вывода силовых напряжений в цепи управления.

Совместимость и установка

Допконтакт рассчитан на боковой монтаж на автоматические выключатели серии FAZ. Фиксируется на корпусе аппарата и механически соединяется с его приводом. Подключение производится к клеммам допконтакта отдельными проводниками. Рекомендуется использовать наконечники, выдерживать допустимое сечение и соблюдать аккуратную укладку проводов для исключения механических нагрузок. После установки следует несколько раз переключить автомат и проверить, что состояние контакта изменяется корректно.

Как понять, что запчасть вышла из строя

• Несоответствие индикации реальному положению автомата: автомат выключен, а цепь сигнализации остается замкнутой, или наоборот.
• Плавающие или нестабильные показания: контакт «дрожит», кратковременно размыкается при вибрации.
• Отсутствие характерного четкого переключения механизма при переводе рычага автомата.
• Повышенный нагрев корпуса допконтакта или клемм при работе низкотоковой цепи.
• Следы оплавления, потемнение пластика, запах перегрева, трещины или ослабление защелки.
• Непрохождение прозвонки мультиметром в ожидаемом положении (нет замыкания/размыкания на выводах перекидного контакта).

Причины поломок

• Коммутация нагрузок выше допустимых для цепей сигнализации, особенно индуктивных катушек без демпфирующих цепочек.
• Неправильный монтаж: перекос при установке на автомат, неполное зацепление механической муфты.
• Ослабленные клеммные соединения, приводящие к локальному нагреву и деградации контакта.
• Загрязнение, пыль и влажность, попадающие внутрь при эксплуатации в неблагоприятной среде.
• Механический износ при очень частых циклах переключения или вибрационных нагрузках.
• Перегрев от соседних аппаратов при недостаточной вентиляции и плотной компоновке.

Рекомендации по уходу и эксплуатации

• Монтаж и обслуживание выполнять при снятом напряжении, квалифицированным персоналом.
• Периодически проверять затяжку клемм, состояние проводников и целостность корпуса.
• Тестировать логику работы: переводить автомат и контролировать изменение состояния допконтакта мультиметром или индикатором.
• Для индуктивных нагрузок в цепях управления применять RC-цепочки, варисторы или диоды, снижая эрозию контактной группы.
• Соблюдать чистоту в щите, исключать конденсат и агрессивные среды; при необходимости использовать шкафы соответствующей степени защиты.
• Правильно подбирать сечение и тип наконечников, избегать совместной укладки силовых и сигнальных проводов под один зажим.

При появлении признаков некорректной работы FAZ-XHINW1 или визуальных повреждений модуль следует заменить. Регулярная профилактика и корректная эксплуатация продлевают срок службы и обеспечивают стабильную передачу сигналов в системах, где надежность индикации состояния автоматических выключателей серии FAZ критична.
