Обратный клапан, Ø8 Ø8 соединение "мама" Unox XBC 805E

Каталожный номер EL1180A
ZS10041113
Розничная цена
51 $ с НДС
array(34) { ["id"]=> string(6) "402819" ["product_id"]=> string(6) "465094" ["id_1c"]=> NULL ["sku"]=> string(7) "EL1180A" ["sort"]=> string(1) "1" ["name"]=> string(0) "" ["image_id"]=> NULL ["price"]=> float(4846) ["primary_price"]=> string(9) "51.008996" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(0) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(3) { [1]=> float(0) [3]=> float(0) [4]=> float(0) } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(4846) ["unconverted_price"]=> float(51) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(4846) ["original_compare_price"]=> float(0) ["features"]=> array(7) { ["brend"]=> array(1) { [1654]=> string(4) "Unox" } ["zapchast_prednaznachena_dlya"]=> array(1) { [46677]=> string(35) "печи конвекционной" } ["tip_zapchasti"]=> array(2) { [43509]=> string(12) "Клапан" [161316]=> string(22) "Соединитель" } ["osobennosti"]=> string(19) "Шланг ø=8мм" ["sovmestimy_katalozhnye_nomera"]=> string(195) "LF5071831 - GEV
5071831 - LF
KEL1180A - Unox
440729 - GEV
3114800 - Angelo Po
390500020 - Bake Off
390500020 - Best For
5/16SCV - John Guest
3114800 - Sagi" ["vnutrenniy_artikul"]=> string(10) "ZS10041113" ["originalnoe_nazvanie_proizvoditelya_zapchasti"]=> string(40) "Обратный клапан JG 5/16SCV" } }
4 846 с НДС
Последнее обновление цены:
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

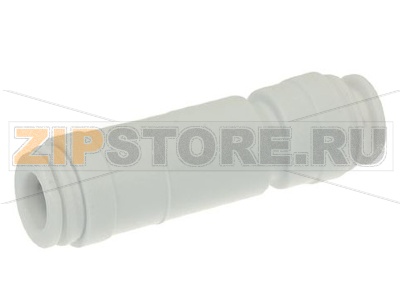

Обратный клапан, Ø8 Ø8 соединение "мама" Unox XBC 805E

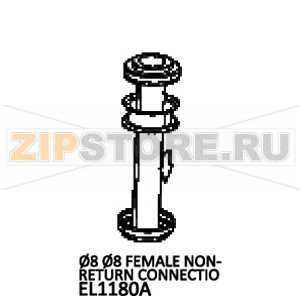

Запчасть на деталировке под номером: 189
Название запчасти на английском языке: Ø8 Ø8 Female non-return connection Unox XBC 805E

EL1180A — обратный клапан для водяных магистралей конвекционных печей, применяемый в узлах увлажнения и парообразования. В системах Unox, включая XBC 805E, такой клапан предотвращает обратный ток воды и пара, защищает электромагнитные клапаны, расходомеры и насосы, исключает попадание моющих растворов и загрязнений обратно в подачу. Исполнение с соединением “мама” под шланг/трубку ø8 мм (JG 5/16SCV) удобно для быстрого сервисного монтажа без применения резьбовых фитингов.

Обратный клапан EL1180A играет ключевую роль в стабильной работе контура увлажнения: удерживает столб воды, не допускает разгерметизации тракта и смешения сред при перепадах давления. Корректная работа клапана заметно снижает риск гидроударов и преждевременного износа соседних компонентов. Важно соблюдать направление потока при установке: на корпусе, как правило, есть указание стрелкой.

Причины поломок

  • Накипь и отложения из‑за жесткой воды: кристаллы карбонатов блокируют подпружиненную запорную часть.
  • Механические загрязнения: ржавчина, песок, частицы тефлона или льна из соединений застревают в седле.
  • Химическое воздействие: концентрированные детергенты и кислотные средства при попадании в контур способны разрушать уплотнения.
  • Термическая нагрузка и гидроудары: перепады температур и давления ослабляют пружину и деформируют уплотнение.
  • Неправильный монтаж: нарушенная соосность, неполная вставка трубки ø8 мм, монтаж «против потока».
  • Естественный износ: усталость пружины, старение эластомеров.

Как понять, что запчасть вышла из строя

  • Обратное просачивание: при закрытом электромагнитном клапане наблюдается подтекание воды или капание в зону парогенератора.
  • Проблемы с увлажнением: печь выдает недостаточное образование пара, нестабильную влажность или ошибки по контролю потока.
  • Самопроизвольный набор воды в покое: уровень в контуре растет без команды, слышно периодическое подкапывание.
  • Шум и вибрации в тракте при закрытии/открытии — признак неплотного прилегания запорного элемента.
  • Тест на столе: при продувке в прямом направлении воздух/вода проходит свободно, в обратном — должен быть герметичный упор. Если есть проток — клапан не держит.

Рекомендации по уходу и эксплуатации

  • Подготовка воды: используйте умягчение или фильтрацию согласно требованиям производителя печи, чтобы снизить накипеобразование.
  • Механическая фильтрация: устанавливайте фильтр тонкой очистки на подаче, периодически меняйте картриджи.
  • Плановая профилактика: инспекция обратного клапана при каждом сервисе печи; проверка удержания и чистоты седла.
  • Промывка тракта: после интенсивных моек или использования химии выполняйте ополаскивание чистой водой, не допуская обратного втягивания растворов.
  • Корректный монтаж: для JG 5/16SCV/ø8 мм резы трубки должны быть ровными и без заусенцев, вставка — до упора. Не используйте поврежденные шланги.
  • Соблюдение направления: ориентируйте EL1180A по стрелке потока; при сомнениях сверяйтесь со схемой печи Unox XBC 805E.
  • Избегайте чрезмерных усилий: не перетягивайте соседние соединения, чтобы не деформировать корпус и седло клапана.
  • Своевременная замена: при первых признаках пропускания или «залипания» меняйте клапан, не дожидаясь вторичных повреждений системы.

При обслуживании отключайте печь от электропитания и перекрывайте воду. После установки обратного клапана EL1180A выполните контроль на герметичность при рабочем давлении, проверьте отсутствие утечек и корректность увлажнения в тестовом цикле. Для систем с частыми термоциклическими нагрузками рекомендуется более частая проверка состояния узла. Регулярное применение подготовленной воды и профилактика засорений значительно продлевают срок службы обратного клапана JG 5/16SCV и стабильность работы контура.

EL1180A — практичное решение для поддержания надежности водяных систем в конвекционных печах. Корректная установка, чистая вода и периодическая инспекция сводят к минимуму риски отказов и обеспечивают предсказуемую работу увлажнения в повседневной эксплуатации.

Характеристики

Производитель Unox
Запчасть предназначена для печи конвекционной
Тип запчасти Клапан Соединитель
Особенности Шланг ø=8мм
Совместимые каталожные номера LF5071831 - GEV
5071831 - LF
KEL1180A - Unox
440729 - GEV
3114800 - Angelo Po
390500020 - Bake Off
390500020 - Best For
5/16SCV - John Guest
3114800 - Sagi
Внутренний артикул ZS10041113
Оригинальное название производителя запчасти Обратный клапан JG 5/16SCV



Важная информация

Все информационные материалы, представленные на сайте, носят справочный характер и не могут в полной мере передавать достоверную информацию о свойствах и характеристиках Обратный клапан, Ø8 Ø8 соединение "мама" Unox XBC 805E.

Фотография на сайте служит дополнительным источником для определения совместимости запчастей с Вашим оборудованием, и не может являться основным. Основной источник по совместимости запчастей - актуальная документация производителя оборудования, из которой значимой информацией для заказа являются: название запчасти и каталожный номер.

Запасные части и комплектующие подбираются самостоятельно покупателем строго по каталожным номерам из официальных деталировок производителей. В случае, если номенклатура товара совпадает с фактически поставленной, но не подходит на оборудование - в ее замене или возврате может быть отказано.

Цена Обратный клапан, Ø8 Ø8 соединение "мама" Unox XBC 805E на сайте имеет информационный характер и может отличаться от цены в коммерческом предложении.
