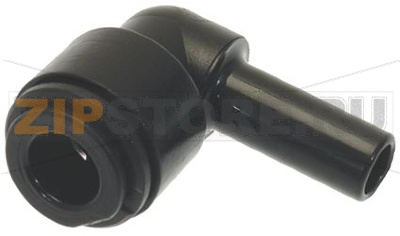

Соединитель электроклапана Unox XF 195

Описание товара

Оригинальное название запчасти: EL1195A0 - ELBOW UNION WITH J.GUEST TERMINAL Unox XF 195
На деталировке запчасть Unox XF 195 под номером: 22

EL1195A0 — соединитель электроклапана для конвекционной печи Unox XF 195, элемент электрической цепи, обеспечивающий надежное подключение катушки клапана к жгуту управления. Узел работает в зоне повышенной влажности и температуры, поэтому от стабильности контакта напрямую зависит корректная подача воды для увлажнения/пара и сервисных функций (например, охлаждение камеры). Правильная работа соединителя предотвращает перегрев катушки, искрение и нестабильное срабатывание электроклапана.

Назначение и роль в системе

Соединитель электроклапана Unox XF 195 передает питание от платы управления к катушке клапана, который отвечает за открытие/закрытие водяного контура. При корректном соединении обеспечивается четкая и повторяемая работа увлажнения, отсутствие самопроизвольной подачи воды и стабильность режимов выпечки.

Причины выхода из строя

• Попадание влаги и конденсата на контакты, образование окислов и увеличение переходного сопротивления.
• Ослабление посадки клемм, нагрев из-за плохого контакта, локальное оплавление пластика.
• Механические нагрузки: натяг кабеля, вибрации, заломы проводов у основания соединителя.
• Агрессивные моющие и дезинфицирующие средства, попадающие на разъем.
• Перегрев катушки электроклапана, приводящий к термодеструкции корпуса соединителя.
• Ошибки монтажа: неполное защелкивание, перепутанные или неплотно обжатые клеммы, использование неродных ответных частей.
• Скачки напряжения и повторные пуски при сырой клеммной группе.

Как понять, что запчасть вышла из строя

• Отсутствует увлажнение/пар: при командовании режима вода не подается, слышно, что клапан не срабатывает.
• Периодические сбои: то работает, то нет, реакция восстанавливается при легком пошевеливании разъема.
• Следы перегрева: потемнение, запах подплавленной изоляции, деформация корпуса EL1195A0.
• Окисление или потускнение контактов, зеленоватый налет, следы влаги.
• Срабатывание защиты или ошибка по цепи клапана при визуально исправной катушке.
• Проверка мультиметром: пропадание контакта при небольшом изгибе провода у основания разъема.

Рекомендации по уходу и профилактике

• Проводить регулярный осмотр зоны электроклапана: наличие подтеков, конденсата, состояние проводки и фиксации.
• Не допускать попадания водяной струи и химии на электрические разъемы во время мойки печи.
• Следить за разгрузкой кабеля: отсутствие натяга, правильная прокладка без острых перегибов и контакта с горячими поверхностями.
• Периодически проверять плотность посадки соединителя EL1195A0 на катушке и отсутствие люфта.
• При первом признаке потемнения/окисления — очистка контактной группы и оценка необходимости замены; не применять абразивы.
• Использовать только совместимые ответные части и клеммы, соблюдать полярность/распиновку согласно сервисной документации.
• Поддерживать герметичность водяных соединений рядом с клапаном, своевременно менять уплотнения, чтобы исключить конденсат на разъеме.

Советы по замене

• Перед работами отключить печь Unox XF 195 от сети и перекрыть воду, дождаться полного остывания.
• Зафиксировать схему подключения (фото) для исключения ошибки при сборке.
• Аккуратно снять старый EL1195A0, оценить состояние катушки и клемм; при оплавлении — заменить поврежденные элементы.
• Установить новый соединитель с четким защелкиванием, проверить отсутствие натяга кабеля и контакт с корпусом.
• После включения выполнить тест увлажнения и убедиться в стабильной работе электроклапана без нагрева разъема.

Использование исправного соединителя электроклапана EL1195A0 обеспечивает надежность работы системы увлажнения Unox XF 195, снижает риск простоев и предотвращает сопутствующие повреждения катушки, проводки и платы управления. Регулярная профилактика и корректный монтаж — ключ к длительной и безопасной эксплуатации.
