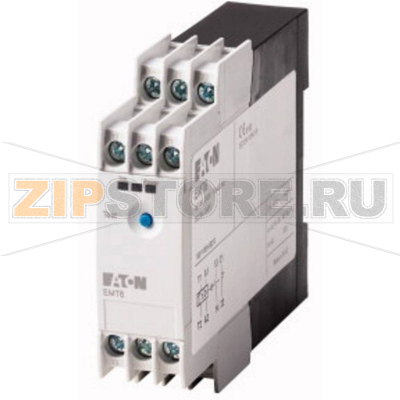

Реле термисторное Eaton EMT6

Описание товара

Реле термисторное Eaton EMT6 (каталожный номер 1973241) предназначено для защиты электродвигателей и другого оборудования с датчиками PTC от перегрева. Устройство контролирует цепь термисторов, встроенных в обмотки двигателя, и при достижении критической температуры размыкает управляющую цепь, предотвращая повреждение изоляции, межвитковые замыкания и преждевременный износ. Реле применяется в насосных установках, вентиляторах, компрессорах, конвейерах, станочном оборудовании и в системах автоматизации, где требуется надежная тепловая защита.

Назначение и принцип работы

1973241 — реле термисторное Eaton EMT6 оценивает сопротивление цепочки PTC-датчиков. При нормальной температуре сопротивление низкое, при перегреве резко возрастает, что воспринимается реле как аварийный сигнал. В ответ устройство отключает исполнительный элемент (как правило, катушку пускателя) и фиксирует состояние до охлаждения двигателя. В зависимости от исполнения возможна автоматическая или ручная разблокировка после устранения причины перегрева.

Как понять, что реле или цепь защиты вышли из строя

• Двигатель не запускается, хотя все межблокировки сняты и питание присутствует — реле удерживает цепь в состоянии аварии.
• Ложные срабатывания без объективного перегрева, особенно при стабильной нагрузке и нормальной температуре окружающей среды.
• Невозможность сброса: после охлаждения состояние не изменяется, контакты не возвращаются в рабочий режим.
• Отсутствие индикации состояния (если предусмотрена) при поданном питании.
• Постоянная «авария» при отключенной цепи датчиков PTC или при заведомо исправной заменяемой цепочке датчиков.

Типичные причины поломок

• Ошибки монтажа: перепутанные клеммы, короткое замыкание или обрыв линии термистора, неправильная схема подключения.
• Выход из строя датчиков PTC внутри двигателя из‑за перегрева, старения изоляции, механических воздействий.
• Перенапряжения и импульсные помехи в сети, отсутствие сетевой защиты и фильтрации.
• Ослабление контактов клемм, нагрев и локальное оплавление из‑за повышенного переходного сопротивления.
• Влага, конденсат, пыль и агрессивные среды внутри шкафа, вызывающие коррозию и токопроводящие дорожки.
• Длительная работа выходных контактов на индуктивную нагрузку без соответствующего искрогашения.

Рекомендации по диагностике

• Проверить питание реле и корректность коммутации согласно схеме проекта.
• Прозвонить линию PTC от клемм реле до двигателя: исключить обрывы, замыкания на корпус, повреждения изоляции.
• Сравнить поведение реле с заведомо исправной цепочкой датчиков либо эквивалентной нагрузкой (по методике производителя).
• Проверить состояние выходных контактов и цепь катушки пускателя, наличие искрогасительных цепей.
• Оценить условия эксплуатации: температуру в шкафу, наличие вибраций, влажность, помехи рядом с силовыми преобразователями.

Рекомендации по уходу и эксплуатации

• Монтировать Eaton EMT6 в сухом вентилируемом шкафу, обеспечивать тепловой зазор и доступ для обслуживания.
• Периодически подтягивать клеммные соединения, осматривать на предмет следов нагрева и коррозии.
• Использовать защиту от перенапряжений и помех, устанавливать искрогасительные цепи на катушки пускателей.
• Поддерживать чистоту внутри шкафа, исключать конденсат, применять уплотнения и обогрев при необходимости.
• Прокладывать сигнальные линии термисторов отдельно от силовых кабелей либо использовать экранированный кабель.
• Планово проверять корректность срабатывания защиты при регламентных испытаниях оборудования.
• Подбирать модификацию 1973241 — реле термисторное Eaton EMT6 в соответствии с требованиями проекта и рекомендациями производителя.

Корректно спроектированная и обслуживаемая термозащита с использованием Eaton EMT6 повышает надежность привода, снижает риск аварийных остановов и продлевает срок службы двигателя. При появлении нестандартного поведения реле рекомендуется оперативная диагностика цепи PTC и условий питания, а при необходимости — замена устройства на оригинальное изделие с проверенной историей эксплуатации.
