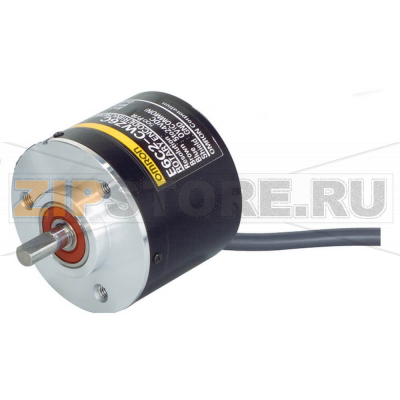

Энкодер угловой Omron E6C2-CWZ5B 200P/R 2M

Описание товара

Энкодер инкрементальный, 200 ppr, 5–24 VDC, 3‑фазный, PNP выход, кабель 2 м

Технические характеристики

Инкрементальный датчик вращения Omron E6C2-CWZ5B 200P/R 2M применяется для точного контроля скорости и положения валов в приводах, редукторах, транспортах и техпроцессах. Модель востребована в системах на базе ПЛК и частотных преобразователей благодаря стабильности формы сигналов и надежной работе в промышленных условиях. Корпус компактный, предусмотрен стандартный вал и встроенный кабель, что упрощает установку и подключение.

В типичной конфигурации энкодер формирует три сигнала — два квадратичных канала и индексный импульс на оборот. Это позволяет определять направление и фиксировать реперную метку. В сочетании с высокоскоростными счетчиками контроллера Omron E6C2-CWZ5B 200P/R 2M обеспечивает воспроизводимость отсчета и корректное позиционирование в широком диапазоне оборотов.

Области применения

• Машиностроение: контроль скорости и обратная связь для сервоприводов и шаговых систем.
• Упаковочное и пищевое оборудование: синхронизация узлов, учет меток, позиционирование кареток.
• Конвейерные линии: подсчет изделий, измерение пройденного пути, стабилизация скорости.
• Робототехника и манипуляторы: опорная обратная связь в системах управления движением.

Как понять, что энкодер вышел из строя

• Потеря импульсов, «дрожание» счета, нестабильные показания скорости и положения.
• Отсутствие одного или нескольких каналов, пропадание индексного импульса.
• Неверный фазовый сдвиг между каналами, искажение формы сигнала, заметная асимметрия фронтов.
• Периодические ошибки позиционирования, сбои в гоминг-процедурах, аварийные остановы ПЛК.
• Повышенный шум подшипников, люфт или биение вала, нагрев корпуса, механические повреждения кабеля/разъема.

Типичные причины поломок

• Механическая перегрузка: превышение допустимых радиальных/осевых нагрузок, жесткая муфта, несоосность.
• Вибрации и удары, приводящие к износу подшипников, разрушению оптического диска или датчиковой части.
• Попадание пыли, влаги, масел и химически активных сред при нарушении герметизации.
• Ошибки электромонтажа: переполюсовка, перенапряжение, отсутствие общей земли, помехи от силовых кабелей.
• Неправильный выбор логики входов контроллера по отношению к типу выходов энкодера, отсутствие согласования по току/сопротивлению.
• Повреждение кабеля: перетирание, заломы, натяжение, некачественные удлинения и скрутки.

Рекомендации по диагностике

• Проверить питание и распиновку, целостность экрана и заземление.
• Измерить уровни сигналов и частоту каналов осциллографом или счетчиком ПЛК; убедиться в корректном фазовом сдвиге и стабильной амплитуде.
• Проверить целостность индексного импульса на один оборот.
• Оценить состояние механического соединения: муфта, посадка на вал, отсутствие люфта и биения.
• Временно отключить силовые линии, идущие рядом, чтобы исключить наводки.

Уход и профилактика

• Использовать эластичную муфту, соблюдать соосность и не допускать чрезмерных нагрузок на вал.
• Разносить сигнальные кабели от силовых, применять экранирование и правильное заземление.
• Периодически инспектировать кабель и ввод: следить за отсутствием трещин, перегибов и натяжения.
• Содержать место установки в чистоте, защищать от пыли и влаги согласно условиям эксплуатации.
• Проверять крепеж и отсутствие вибрационных ослаблений, контролировать шум подшипников.
• При замене соблюдать соответствие типу выходов и числу импульсов на оборот, параметрам входов ПЛК.

Omron E6C2-CWZ5B 200P/R 2M зарекомендовал себя как надежное решение для задач подсчета и позиционирования. Соблюдение рекомендаций по монтажу, экранированию и нагрузкам на вал существенно продлевает срок службы и снижает риск внеплановых простоев.
