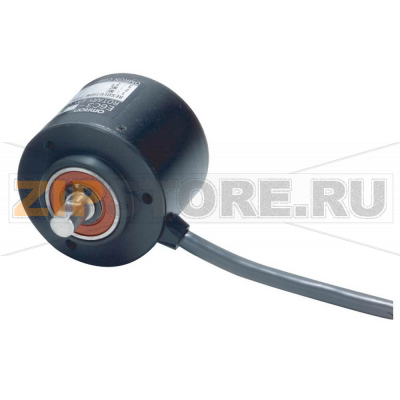

Энкодер угловой Omron E6C3-CWZ5GH 500P/R 2M

Описание товара

Технические характеристики

Omron E6C3-CWZ5GH 500P/R 2M — промышленный инкрементальный энкодер для задач позиционирования и контроля скорости. Устройство применяется в станках с ЧПУ, конвейерных линиях, упаковочном оборудовании, приводах и робототехнике, обеспечивая стабильную обратную связь по углу и направлению вращения. Конструкция рассчитана на длительную работу в условиях вибраций и электромагнитных помех, а стандартные сигналы A/B/Z упрощают интеграцию с ПЛК и сервоприводами.

Энкодер формирует квадратурные импульсы, что позволяет системе точно определять направление и величину перемещения. Наличие индекса Z облегчает процедуру нулевой калибровки на цикле, сокращая время запуска и исключая накопление ошибок. Благодаря продуманной механике и качественным подшипникам достигается стабильность хода и повторяемость показаний. Кабель заводской разделки обеспечивает надежный контакт и упрощает монтаж в шкафу управления.

У Omron E6C3-CWZ5GH продуманная компоновка для монтажа на валу с использованием эластичной муфты: это снижает требования к соосности и уменьшает нагрузку на подшипники. Корпус выдерживает типичные для цехов воздействия, при условии соблюдения правил установки, правильного экранирования и заземления.

Причины поломок

• Механические перегрузки: превышение радиальных/осевых нагрузок, жесткая муфта, перекос при установке.
• Износ подшипников из-за постоянной вибрации, ударных нагрузок или загрязнений.
• Попадание пыли, влаги, охлаждающих жидкостей при нарушении герметизации.
• Повреждение кабеля: перегибы меньше допустимого радиуса, натяжение без разгрузки, перетирание в лотках.
• Ошибки электромонтажа: переполюсовка, перенапряжение, короткие замыкания, неверное согласование выхода и входа контроллера.
• Электромагнитные помехи, отсутствие экранирования и заземления, грозовые и коммутационные импульсы.
• Перегрев от близко расположенных источников тепла или работы вне допустимых условий среды.

Как понять, что запчасть вышла из строя?

• Потеря/удвоение импульсов, дрожание показаний скорости и положения, нестабильное позиционирование.
• Отсутствие сигнала на одном из каналов A, B или Z, либо редкие «провалы» импульсов.
• Несоответствие направления вращения, хаотические срабатывания, периодические остановки привода.
• Нестабильный уровень и форма импульсов, повышенный шум на осциллограмме.
• Атипичный нагрев корпуса, люфт вала, посторонние звуки или тугое вращение.
• Сообщения контроллера: «Encoder fault», «Position error», ошибки гоминга.

Быстрая диагностика

• Проверить питание и полярность, измерить ток потребления.
• Осциллографом оценить каналы A/B/Z: амплитуду, фазовый сдвиг, стабильность индекса за оборот.
• Осмотреть кабель, разъемы, экран, целостность уплотнений и фиксацию в сальниках.
• Оценить механическое сопряжение: соосность, состояние муфты, отсутствие перегрузок на вал.
• Исключить помехи: корректно заземлить экран, развести силовые и сигнальные трассы, применить защиту от перенапряжений.

Рекомендации по уходу и эксплуатации

• Монтировать через эластичную муфту, соблюдать допуски на радиальные и осевые нагрузки, не использовать вал энкодера как опору.
• Обеспечить разгрузку кабеля от натяжения, выдерживать минимальный радиус изгиба, экран заземлять с одной стороны.
• Проводить профилактический осмотр раз в 6–12 месяцев: проверка люфта, шума, чистка корпуса сухой мягкой тканью.
• Защищать от влаги, масла и абразивной пыли; не направлять струю под давлением на область вала и уплотнений.
• Использовать стабилизированное питание, предусмотреть защиту от перенапряжений и ESD, корректно согласовывать тип выхода с входом контроллера.
• Хранить в сухом помещении, транспортировать в заводской упаковке, не снимать защитные колпачки до установки.

При отказе Omron E6C3-CWZ5GH целесообразно сначала исключить ошибки монтажа и помехи, затем проверить механику и сигналы. При подтвержденной неисправности выбирайте замену с тем же количеством импульсов на оборот и совместимым типом выхода для сохранения точности и параметров системы.
