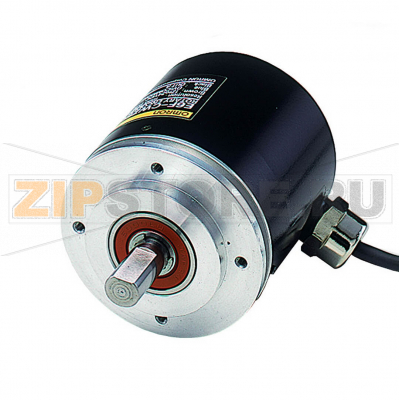

Энкодер угловой Omron E6F-CWZ5G 500P/R 2M

Описание товара

Технические характеристики

Энкодер угловой Omron E6F-CWZ5G 500P/R 2M — надежное решение для задач позиционирования и контроля скорости в промышленной автоматике. Устройство формирует квадратурные импульсы каналов A и B с индексом Z для точной привязки нулевой метки. Конструкция рассчитана на длительную эксплуатацию при вибрациях и переменных нагрузках, а стабильная работа обеспечивает корректную обратную связь в системах ЧПУ, упаковочного и транспортного оборудования, привода и робототехники.

Корректная установка Omron E6F-CWZ5G 500P/R 2M предполагает соосность с валом механизма и применение упругой муфты для компенсации малых перекосов. Жесткая связка или несоосность приводят к повышенным радиальным и осевым нагрузкам, что ускоряет износ подшипников и снижает ресурс. Рекомендуется предусматривать разгрузку кабеля и фиксировать его так, чтобы исключить постоянный изгиб у ввода.

Причины поломок

• Механическое перенапряжение: избыточные радиальные/осевые нагрузки, ударные воздействия, неправильная муфта, натяг ремня или шестерни на вал энкодера.
• Несоосность и вибрации: возникают из-за неточной установки, деформации основания, износа сопряженных узлов.
• Загрязнение и влага: попадание пыли, масла, эмульсий, конденсата может вызывать коррозию, ухудшение оптического тракта и короткие замыкания.
• Ошибки электромонтажа: переполюсовка, неверный выбор типа выхода (PNP/NPN), замыкание каналов на питание, отсутствие общей земли с контроллером.
• Помехи и перенапряжения: индуктивные броски от силовых цепей, недостаточное экранирование и заземление, параллельная прокладка с силовыми кабелями.
• Усталость кабеля: многократные изгибы, превышение минимального радиуса, натяжение и кручение жил.
• Температурные экстремумы: перегрев, резкие перепады, длительная работа вне допустимого диапазона.

Как понять, что запчасть вышла из строя

• Контроллер теряет позицию, появляются ложные срабатывания или аварии «нет сигнала энкодера», «ошибка индекса Z».
• Отсутствуют импульсы одного из каналов (A или B), либо нарушена квадратура: неправильный сдвиг фаз, неравномерная скважность.
• Нестабильные показания скорости, дергание привода на постоянной скорости.
• Эффект «пропадания» сигнала при шевелении кабеля, периодические обрывы связи.
• Механические признаки: люфт или тугой ход вала, посторонний шум подшипников, заметный нагрев корпуса, повреждения изоляции кабеля.

Для диагностики Omron E6F-CWZ5G 500P/R 2M проверьте питание и общую землю, прозвоните жилы кабеля, оцените форму и уровень сигналов A/B/Z на осциллографе или быстрых входах ПЛК, сравните направление счета при реверсе. При подозрении на механическое повреждение снимите муфту и плавно проверните вал вручную, контролируя равномерность импульсов.

Рекомендации по уходу и эксплуатации

• Установка через эластичную муфту, точная соосность, соблюдение рекомендуемых моментов затяжки крепежа. Не наносить удары по валу при монтаже.
• Защита от загрязнений: кожухи, уплотнения, исключение прямых струй жидкости. Регулярная визуальная проверка корпуса и ввода кабеля.
• Кабель-менеджмент: фиксируйте кабель, исключайте натяжение и кручение, выдерживайте минимальный радиус изгиба, прокладывайте отдельно от силовых линий, используйте экранирование с корректным заземлением.
• Электрическая совместимость: соблюдайте допустимый диапазон питания, корректно выбирайте тип входов контроллера под PNP/NPN, применяйте подавление помех и защиту от перенапряжений на индуктивных нагрузках.
• Периодическое обслуживание: проверка креплений, муфты и опорного узла на люфт, оценка состояния кабеля, контроль стабильности сигналов. При первых признаках деградации планируйте замену.
• Хранение и запас: держите запасной энкодер в сухом помещении, фиксируйте положение индекса Z при вводе в эксплуатацию для ускорения калибровки.

Соблюдение этих рекомендаций продлевает срок службы энкодера Omron E6F-CWZ5G 500P/R 2M и сохраняет точность измерения в сложных производственных условиях. Правильный монтаж, регулярный осмотр и корректная электрическая обвязка существенно снижают риск отказов и простоев оборудования.
