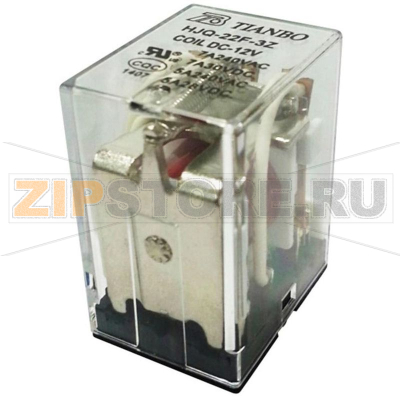

Реле электромагнитное 24 В/DC, 7 А, 1 шт Tianbo HJQ-22F-3Z-24VDC

Описание товара

Электромагнитное реле — это простой и надежный способ управлять силовой нагрузкой с помощью низковольтного сигнала. Реле электромагнитное 24 В/DC, 7 А Tianbo HJQ-22F-3Z-24VDC используется в системах автоматики, блоках питания, промышленной электронике, охранных и бытовых устройствах. Оно обеспечивает гальваническую развязку управляющей и силовой цепей, помогает разгрузить выходы контроллеров и обеспечивает безопасное переключение цепей различного назначения.

Назначение и применение

Tianbo HJQ-22F-3Z-24VDC подходит для коммутации осветительных цепей, приводов, клапанов, нагревателей, вентиляции, электрозамков и других нагрузок при управлении логическими, микроконтроллерными или релейными сигналами. Благодаря стабильной работе при типовом напряжении катушки 24 В постоянного тока реле востребовано в шкафах управления, платах устройств и модульных узлах.

Принцип работы

При подаче 24 В DC на катушку образуется электромагнитное поле, которое притягивает якорь и переводит контакты в другое положение. После снятия питания пружина возвращает механизм в исходное состояние. Такое решение обеспечивает механическую независимость силовой части от управляющей и минимизирует влияние помех.

Монтаж и подключение

Реле Tianbo HJQ-22F-3Z-24VDC обычно устанавливается на печатную плату с пайкой выводов. При проектировании платы обеспечьте хорошее разделение силовых и сигнальных дорожек, достаточную ширину медных проводников и надежные контактные площадки. Для катушки используйте стабилизированный источник 24 В DC. Рекомендуется применять демпфирующие элементы (диод, варистор, RC-цепь) для защиты управляющей электроники от импульсов самоиндукции и для снижения износа контактов при коммутации индуктивной нагрузки.

Причины поломок

• Подача повышенного или пониженного напряжения на катушку, длительная работа вне нормального режима.
• Перегрузка по току, частые пуски нагрузок с высоким пусковым током и дугообразование на контактах.
• Отсутствие защиты от импульсных перенапряжений, индуктивных выбросов и сетевых помех.
• Повышенная температура окружающей среды, плохое охлаждение, отвод тепла от платы.
• Пыль, влага, коррозия, агрессивные среды, попадание флюса или загрязнений внутрь корпуса при пайке.
• Механические воздействия: вибрации, удары, деформация выводов, неаккуратная пайка с перегревом.

Как понять, что запчасть вышла из строя

• При подаче 24 В DC на катушку отсутствует характерный щелчок, контакты не переключаются.
• Нагрузка не включается или не отключается, наблюдаются зависания, дребезг, нестабильное состояние цепи.
• Повышенный нагрев корпуса, запах перегрева, следы потемнений или оплавлений на плате и выводах.
• Измерение сопротивления катушки показывает обрыв или подозрительно малое сопротивление (короткое замыкание).
• Визуальные признаки подгорания или сваривания контактов, следы нагарообразования.

Рекомендации по уходу и эксплуатации

• Эксплуатируйте реле Tianbo HJQ-22F-3Z-24VDC в чистой и сухой среде, исключайте попадание пыли и конденсата.
• Соблюдайте корректное питание катушки 24 В DC, избегайте превышений и просадок напряжения.
• Используйте защитные цепочки: диод (для DC), RC-цепи или варисторы — для ограничения выбросов и искрения.
• Проектируйте коммутацию с учетом пусковых токов нагрузки, применяйте мягкий пуск или ограничители, если это возможно.
• Контролируйте температурный режим, обеспечьте вентиляцию или тепловой отвод на плате.
• Проводите периодический осмотр: проверяйте надежность пайки, отсутствие подгаров и механических повреждений.
• При замене используйте изделие с аналогичными электрическими параметрами и совместимой посадкой.

Дополнительные сведения

Правильный выбор места установки на плате, грамотная трассировка и наличие мер подавления помех продлевают ресурс контактов и катушки. Для коммутации малых сигналов предпочтительно использовать отдельные контактные группы или специализированные реле, чтобы снизить влияние износа. В системах с высокочастотными переключениями заблаговременно рассчитывайте ресурс и закладывайте запас.

Синонимы

• Реле электромагнитное 24 В DC
• Реле общего назначения 24 В
• Реле промежуточное 24 В
• Переключающее реле 24 В постоянного тока
• PCB-реле 24 В
• Реле на плату 24 В
• Реле Tianbo 24V DC
• Реле 7 А для автоматики

Применение реле Tianbo HJQ-22F-3Z-24VDC позволяет реализовать надежную коммутацию в компактных устройствах и системах управления. Соблюдение рекомендаций по монтажу и защите цепей обеспечивает стабильную работу и продлевает срок службы изделия.
