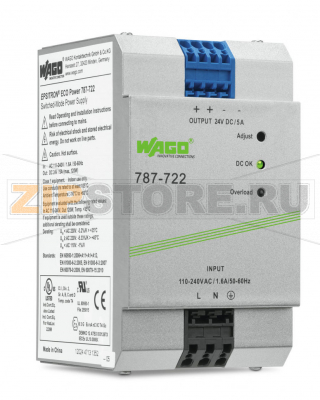

Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; Индикатор DC-OK; 4,00 mm Wago 787-722

Name: Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; Индикатор DC-OK; 4,00 mm Wago 787-722
Brand: Wago
SKU: 787-722

Каталожный номер 787-722

Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; Индикатор DC-OK; 4,00 mm Wago 787-722 Источник питания с первичной синхронизациейСовместимы с оборудованием с защитой класса IЕстественное конвекционное охлаждение при горизонтальной установкеЗаключены в кожух для использования в распределительных шкафахРабота в параллельном режиме, возможность последовательного соединенияЭлектрически изолированное выходное напряжение (SELV) согласно EN 60950-1/UL 60950...

Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; Индикатор DC-OK; 4,00 mm Wago 787-722 - Импульсный источник питания; Eco; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 5 A; Индикатор DC-OK; 4,00 mm Wago 787-722

Розничная цена

131 $ с НДС

array(34) { ["id"]=> string(6) "170935" ["product_id"]=> string(6) "233549" ["id_1c"]=> NULL ["sku"]=> string(7) "787-722" ["sort"]=> string(1) "1" ["name"]=> string(7) "787-722" ["image_id"]=> NULL ["price"]=> float(12444) ["primary_price"]=> string(10) "130.985544" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(12444) ["unconverted_price"]=> float(130.98) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(12444) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1156 (10) { ["id":"shopDimensionValue":private]=> string(5) "10587" ["value":"shopDimensionValue":private]=> string(2) "75" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(2) "75" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 12 444 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Ключевые особенности

Импульсный источник питания с первичным преобразованием
Совместим с оборудованием класса защиты I
Естественное конвекционное охлаждение при горизонтальной установке
Кожух для применения в распределительных шкафах
Параллельная работа и возможность последовательного соединения
Электрически изолированное выходное напряжение (SELV) согласно EN 60950-1/UL 60950

Технические данные

Вход

Фазы	1
Номинальное входное напряжение	AC 110 … 240 В
Диапазон входного напряжения	AC 85 … 264 В; DC 90 … 373 В
Номинальная частота сети	47 … 63 Гц; 0 Гц
Входной ток	≤ 1 А (230 В AC); ≤ 2 А (115 В AC)
Ток утечки	≤ 3,5 мА
Пусковой ток	≤ 30 А
Коэффициент мощности (PF)	≥ 0,94 (230 В AC); ≥ 0,98 (115 В AC)
Коррекция коэффициента мощности (PFC)	Активная
Время удержания при пропадании сети	≥ 20 мс (230 В AC)

Выход

Номинальное выходное напряжение	DC 24 В (SELV)
Диапазон регулировки напряжения	DC 22 … 28 В (регулируемое)
Заводская установка	DC 24 В
Номинальный выходной ток	5 А (24 В DC)
Выходная мощность	120 Вт
Точность регулировки	≤ 1 %
Остаточные пульсации	≤ 100 мВ (пик–пик)
Поведение при перегрузке	Постоянная мощность (в диапазоне 1,15…1,4 × I_o); при коротком замыкании — отключение и авто‑перезапуск

Сигнализация и индикация

Сигнализация	1 × светодиод DC OK (зелёный) 1 × светодиод «Перегрузка» (красный)
Индикация состояния	Зелёный — 24 В DC в норме, красный — перегрузка

Потери и КПД

Потери мощности (номин.)	≤ 19,5 Вт (230 В AC; номинальная нагрузка)
Максимальные потери мощности	23,5 Вт (110 В AC / 24 В DC; 5,5 А)
КПД	86 % (230 В AC)

Защита предохранителями

Внутренний предохранитель	F 3,15 А / 250 В
Внешний предохранитель (для DC-входа)	Требуется внешний предохранитель при питании от DC
Внешняя защита (для AC-входа)	Автоматические выключатели 10 А или 16 А, характеристика B или C

Защита и безопасность

Испытательное напряжение (первичн.–вторичн.)	DC 4,242 кВ
Испытательное напряжение (первичн.–земля)	DC 2,2 кВ
Испытательное напряжение (вторичн.–земля)	DC 0,7 кВ
Класс защиты	I
Степень защиты	IP20 (EN 60529)
Допустимое обратное напряжение	≤ DC 28 В
Категория перенапряжения	II
Первичная защита от перенапряжений	Варистор
Защита от короткого замыкания	Да
Защита при холостом ходе	Да
Параллельная работа	Да
Последовательное соединение	Да
Средняя наработка на отказ (MTBF)	480 000 ч (IEC 61709)

Данные по подключению

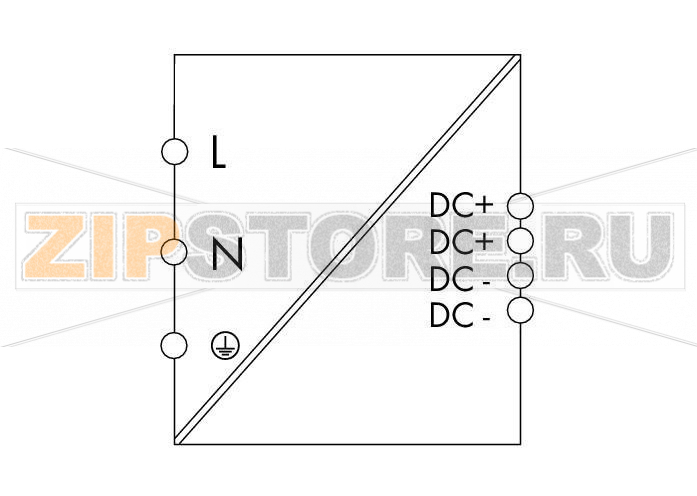

Тип соединения (1)	Вход/Выход
Технология зажимов	CAGE CLAMP®
Клеммы WAGO	Серия WAGO 745
Одножильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 4 мм² / 28 … 12 AWG
Длина зачистки	8 … 9 мм / 0,31 … 0,35"
Примечание (сечение)	12 AWG: THHN, THWN

Геометрические данные

Ширина	75 мм / 2,953"
Высота	92 мм / 3,622"
Глубина (от верхней кромки DIN‑35‑рейки)	136 мм / 5,354"

Механические данные

Монтаж

DIN‑рейка 35 мм

Материалы

Пожарная нагрузка	4,8 МДж
Масса	850 г

Условия окружающей среды

Температура эксплуатации (воздух вокруг)	-10 … 60 °C
Температура хранения	-25 … 85 °C
Относительная влажность	≤ 95 % (без конденсации)
Дерейтинг	-5,33 %/K (выше 45 °C при 230 В AC)
Степень загрязнения	2
Климатическая категория	3К3 (EN 60721)

Стандарты и маркировки

Маркировка соответствия	CE
Стандарты	EN 62368‑1; EN 61204‑3; cURus 60950‑1; cULus 508; ANSI/ISA 12.12.01 (Class I Div. 2); ATEX; IECEx

Коммерческие данные

Группа продукции	6 (Interface Electronics)
Тип упаковки	BOX
Страна происхождения	CN
GTIN	4045454908188
Код ТН ВЭД	85044082900

Импульсный источник питания WAGO 787‑722 семейства Eco предназначен для питания промышленной автоматики и слаботочных систем в распределительных шкафах. Устройство рассчитано на однофазное питание, имеет изолированный SELV‑выход и допускает параллельную либо последовательную работу для наращивания тока или напряжения. Естественное конвекционное охлаждение при горизонтальной установке упрощает монтаж и эксплуатацию без дополнительных вентиляторов. Индикация DC‑OK и перегрузки помогает быстро оценивать состояние линии, а пружинные клеммы CAGE CLAMP обеспечивают виброустойчивое и сервисное подключение без обслуживания.

WAGO 787‑722 применяют в системах управления, сигнализации, ПЛК, узлах распределения 24 В DC, приводной технике малой мощности, а также в объектах с повышенными требованиями к электромагнитной совместимости и безопасности. Конструктив в корпусе для DIN‑рейки оптимизирован для шкафной компоновки, а соответствие международным стандартам, включая области с повышенной опасностью, расширяет сферу использования.

Типовые причины отказов импульсных источников питания этой категории:

длительная работа на предельной нагрузке или постоянные перегрузки, в том числе ошибочная параллельная работа без соблюдения рекомендаций производителя;
перегрев из‑за нарушенной вентиляции, плотной установки без зазоров, повышенной температуры окружающего воздуха или попадания пыли на радиаторы;
перенапряжения и импульсные помехи в сети (грозовые наводки, коммутационные скачки) — варисторная защита стареет и теряет эффективность;
естественное старение электролитических конденсаторов при высоких температурах и длительной работе;
неправильное подключение: перепутанные полярности на выходе/входе, неверный диапазон входного напряжения, недостаточная входная защита по току;
механические факторы: вибрации, удары, ослабление контактов, коррозия в условиях повышенной влажности или агрессивных паров.

Признаки, что блок питания вышел из строя или работает некорректно:

нет выходного напряжения при наличии входного — индикатор DC‑OK погашен, загорается «Перегрузка»;
циклические попытки запуска (характерный «хикап») при нормальной нагрузке;
существенные пульсации на выходе, заметное мерцание подключенных потребителей, самопроизвольные перезапуски контроллеров;
аномальный нагрев корпуса, запах перегрева, срабатывание входного автомата без видимой причины;
измеряемое напряжение не соответствует установленному диапазону или резко проседает под малой нагрузкой.

Рекомендации по эксплуатации и уходу:

обеспечьте требуемые вентиляционные зазоры и соблюдайте дерейтинг по току при повышенной температуре окружающей среды;
устанавливайте корректные по характеристике автоматические выключатели/предохранители на входе; при питании от DC используйте внешний предохранитель согласно проекту;
применяйте устройства грозозащиты/ограничения перенапряжений на стороне сети при длинных линиях или грозоопасных зонах;
1–2 раза в год очищайте вентиляционные щели и поверхность корпуса от пыли; проверяйте состояние и затяжку клеммных соединений;
периодически контролируйте выходное напряжение под нагрузкой и уровень пульсаций, особенно в ответственных системах;
при параллельной/последовательной работе соблюдайте инструкции производителя (настройка напряжения, уравнивание токов, диодные модули/ORing при необходимости);
избегайте конденсации влаги, агрессивных газов и сильной вибрации; при хранении проводите «формовку» конденсаторов перед вводом в эксплуатацию после длительного простоя;
планируйте профилактическую замену при работе в тяжёлых условиях с высокой температурой и нагрузкой, ориентируясь на наработку и результаты регламентных проверок.

Соблюдение этих рекомендаций повышает надёжность и срок службы WAGO 787‑722, снижая вероятность отказов в критичных приложениях.
